Монтаж оборудования для скважины и выбор труб для водопровода – это важный вопрос, на который необходимо ответить ещё до начала технических работ.
Качественно обустроенная водозаборная скважина обеспечит хозяев чистой водой как минимум на 50 лет. А индивидуальная система водоснабжения – это независимость и комфорт.
Содержание
Какие и для чего используются?
При обустройстве скважины на воду необходимо учитывать разновидности труб, используемых в процессе, их технические характеристики и особенности применения.
Кондуктор
Кондукторная колонна – это специальная колонна труб, предназначенная для укрепления верхних слоёв горных пород, склонных к обрушению или попаданию промывочной жидкости.
Функции кондуктора:
колонна защищает основную обсадную трубу от подвижек грунта, как в процессе эксплуатации, так и во время бурильных работ;
- защищает устье скважины от размывания;
- задаёт чётко вертикальное направление в процессе бурения;
- предотвращает попадание в скважину верховодки, дождевых и талых вод;
- благодаря использованию кондуктора возможен монтаж антивандальных систем;
- используется для крепления оголовка.
Кондукторная колонна – обеспечивает благополучное размещение обсадной трубы. Соединение частей кондуктора может производиться двумя способами:
- Резьбовое соединение – идеальный вариант, потому что обеспечивает чёткую геометрию трубы и повышает её прочность.
- Соединение путём сваривания частей колонны – не даёт абсолютной геометрии, а прочность её оказывается недостаточной.
Обсадная
Обсадная колонна – это специальная конструкция из труб, соединённых между собой для установления при бурении в вертикальном положении.
Для чего нужна:
- Защищает источник воды от попадания в него грунта, поверхностных вод, которые могут привести к её заражению.
- Укрепляет стенки скважины от осыпания.
Соединение труб с резьбой (как и в случае с кондуктором) обеспечивает максимальную герметичность конструкции. Сваренные детали не так долговечны, и могут со временем разрушаться на месте швов, что приводит к попаданию пород и грунтовых вод в питьевую воду.
При выборе труб обращают внимание на:
качество материала – насколько устойчива она будет по отношению к давлению грунта;
- долговечность;
- материал не должен вступать в реакцию с водой;
- если труба приобретается для обустройства скважины с питьевой водой, она должна соответствовать санитарно-гигиеническим нормам.
Подробнее читайте тут.
Водоподъёмные для насоса
Трубы водоподъёмные применяются для соединения оголовка скважины с погружным насосом. Основная функция – перемещение воды из глубины на поверхность, при этом создавая дополнительный каркас для скважины.
При выборе труб следует учесть:
- соотношение цены и качества;
- антикоррозийные свойства материала;
- высоту напора;
- глубину погружения оборудования;
- мощность насоса.
Водопроводные
Для обеспечения дома водой и недопущения локальных проблем во время её транспортировки от скважины до крана, нужно выбрать качественные водопроводные трубы.
Область применения:
- для холодных и горячих трубопроводов;
- в грунтах, которые имеют очень пористую структуру;
- в напорных трубопроводах;
- в местах, где возможна вибрация;
- для системы «тёплый пол»;
- для отвода грунтовых вод;
- для полива растений.
Каким требованиям должны соответствовать?
Наиболее часто при монтаже скважин используются стальные и пластиковые трубы под воду.
Для того, чтобы колодец служил очень долго, и не возникало проблем с заиливанием, попаданием примесей грунта, необходимо выбирать трубы, согласно стандартам качества.
Что касается труб из металла, они должны соответствовать ГОСТ 632-80, в котором указаны все необходимые параметры, размеры, технологии, стандарты качества готового изделия.
Пластиковые трубы также должны соответствовать стандартам и для этого, можно обратиться к ГОСТ 18599-2001, ГОСТ Р 51613-2000. Здесь можно ознакомиться с параметрами и свойствами материалов, их прочности и другими специальными характеристиками.
Можно ли использовать канализационные?
Использовать канализационные трубы для скважины можно только в том случае, если вода из неё пойдёт на технические нужды (полив огорода и для скота).

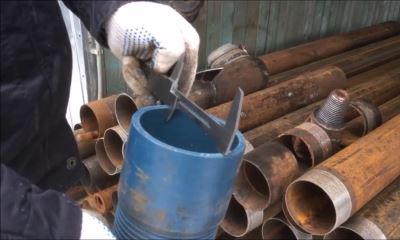

Как определиться с размером?
При строительстве скважины один из важных вопросов – размер необходимой трубы. Итак, наиболее часто в данном процессе используется изделие с диаметром 32, 90, 114, 125 мм и более. Этот показатель во многом зависит от глубины скважины.
Популярные размеры:
- Диаметр 32 мм используется для глубины не более 10 м при подаче наружным мотором (шланг по трубе опускается к воде).
- 90-125 мм – для скважин более 10 м с погружным мотором.
Диаметр трубы варьируется в зависимости от нескольких факторов:
глубины скважины;
- грунта на участке — на песке, суглинке, торфянике не рекомендуется производить монтаж скважин большого диаметра, потому что велик риск обрушения (и тем он больше, чем больше поперечное сечение трубы);
- особенностей оборудования, которое будет погружаться и размеров самого мотора;
- дебита – объёма воды, который будет давать скважина.
Для определения диаметра в зависимости от дебита, следует обратиться к таблице:
Дебит (м3/ч) | Приблизительный диаметр колонны, мм |
до 7 | 89-114 |
до 14 | 114-159 |
до 40 | от 168 и выше |
Колонна должна плотно располагаться в скважине, чтобы исключить её деформацию под воздействием давления воды в процессе эксплуатации. Диаметры обсадных труб для скважин на воду рассмотрен в этой статье.
Изделия для различных видов скважин
Трубы для различных видов скважин отличаются по диаметру, так как зависят от их глубины:
- Абиссинская скважина характеризуется небольшой глубиной (до 10 м) и питается поверхностными водами. Для неё идеально подойдут трубы диаметром 32 мм.
- Артезианская («на известняк») питается водами второго или третьего водоносного горизонта. Глубина такой скважины – от 80 м. Для выбора диаметра трубы в данном случае следует обратить внимание и на размеры насосного оборудования. В среднем, он составляет 125 мм и выше.
- «На песок» – наиболее часто оборудуемая скважина. Её глубина варьируется от 10 до 80 м. Такая скважина – лучший вариант для частного дома. Диаметр трубы в данном случае – 90-125 мм.
Материалы
При выборе материала изделия, нужно учесть все плюсы и минусы, ведь от этого будет зависеть износостойкость, качество подачи воды и показатели самой воды.

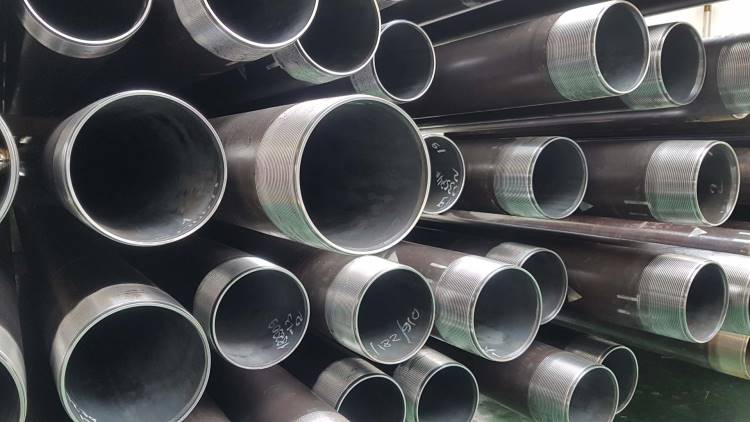

Металл
Чёрная сталь – это проверенный годами материал, который зарекомендовал себя как высокопрочный металл, способный выдерживать самые высокие нагрузки. Трубы из этого материала широко используются при монтаже артезианских скважин, глубиной более 100 м.
Таким образом, колонна, установленная в южных приморских широтах, будет подвергаться коррозии в 2-3 раза быстрее, а, значит, и срок службы сокращается соответственно. В северных широтах срок службы увеличивается до 100 лет.
Плюсы:
- длительный период эксплуатации;
- высокая прочность;
- устойчив к воздействию тектонических смещений грунта;
- возможна установка на любую глубину.
Минусы:
- Материал вступает в химическую реакцию с водой и подвергается коррозии, появлению ржавчины, поэтому вода из такой скважины может использоваться для технических нужд. Для предотвращения коррозийных процессов может использоваться оцинкованный или эмалированный металл, что также не даёт 100% гарантии качества. Вода, проходящая по оцинкованной колонне, не пригодна для питья. Эмалированная колонна уже в процессе установки может дать сколы, в которых, со временем, также появится ржавчина.
- Высокая цена материала.
Разновидности металлических труб для скважины, советы по выбору, соединению, эксплуатации рассмотрены здесь.
Нержавеющая сталь
Трубопрокат из нержавеющей стали пользуется большей популярностью, чем чёрный металл. Цена такого изделия будет значительно выше, но эксплуатационные характеристики её полностью оправдывают.
Срок службы колонны из нержавейки составляет от 50 лет. В некоторых источниках указывается, что максимально она может использоваться до 400 лет.
Плюсы:
- долговечность;
- устойчивость к коррозии: чем выше содержание хрома в металле, тем устойчивее он к разрушительному воздействию воды;
- не окисляется, а, соответственно, качество воды остаётся высоким даже после многих лет эксплуатации.
Минусы:
- высокая стоимость;
- дороговизна установки;
- окисление может появляться при взаимодействии с хлором (но этого можно избежать, путём простого промывания чистой водой).
Недавно на рынке трубопроката появился новый вид нержавеющих труб – гофрированные. Они высоко себя зарекомендовали, ведь гнущаяся форма даёт возможность легче установить колонну, которая будет устойчива к гидроударам и отрицательным температурам.

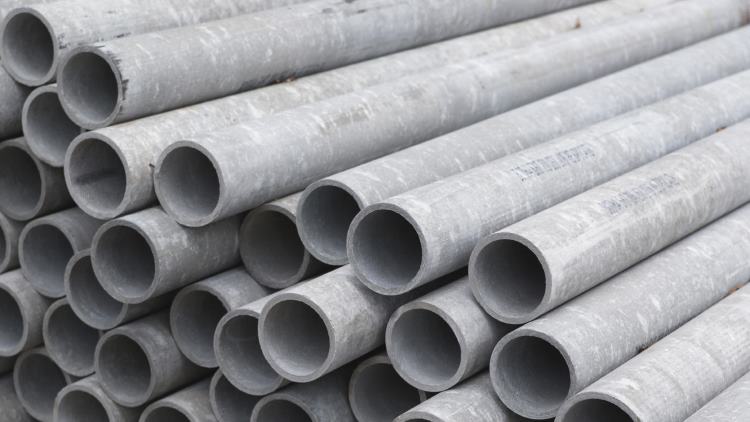

Асбоцемент
Наиболее часто используются для подачи питьевой и технической воды. При производстве используется цемент и волокна асбеста.
Изделия из данного материала должны пройти лабораторное исследование, после чего его качество подтверждается сертификатом. Только в этом случае, при отсутствии в составе радиоактивных элементов, можно использовать в виде колонны для подачи питьевой воды. Срок эксплуатации – до 40 лет.
Плюсы:
- достаточно низкая цена;
- высокие эксплуатационные характеристики;
- невысокая стоимость монтажа;
- огнеупорность;
- гидрофобность;
- механическая устойчивость;
- не повреждается при замерзании циркулирующей среды;
- не зарастает и не теряет пропускную способность.
Минусы:
- не устойчив к ударам;
- значительный вес (до 150 кг/пог.м).
Полипропиленовые
Полипропилен – материал, получаемый из нефтепродуктов или газов, под воздействием полимеризации. Форма выпуска – гранулы или порошок. Отличается универсальностью использования и, в отличие от полиэтилена, имеет большую твёрдость. Срок использования изделия – от 50 лет.
Плюсы:
- способен выдерживать высокое давление;
- устойчив к коррозии;
- гигиеничен;
- высокие термоизоляционные свойства;
- не образуется осадок;
- высокий срок эксплуатации;
- приемлемая цена.
Минусы:
- сложности во время проведения ремонта;
- необходимость сваривания составных частей;
- температура выше 1000 – разрушительна.
Благодаря фитингам, полипропиленовую трубу можно соединить и между собой, и с металлическими трубами, и с различной сантехникой.

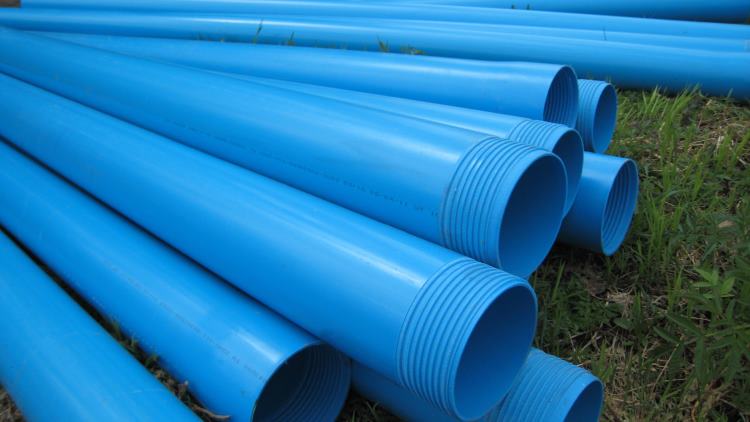

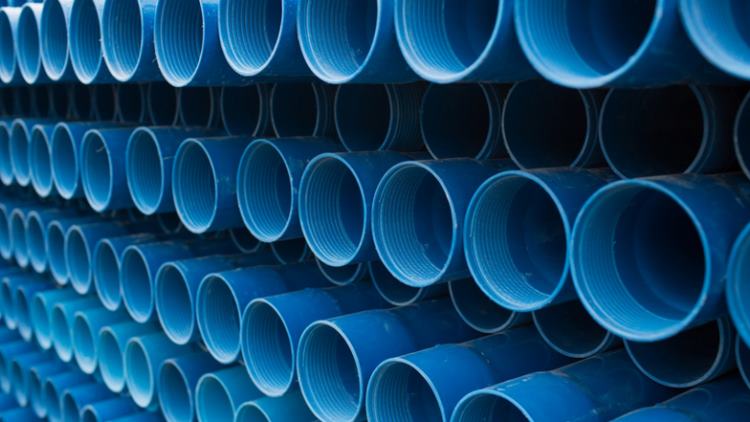

Пластик
Одним из наиболее распространённых материалов в изготовлении труб является пластик. Он получил своё распространение ещё в начале ХХ века и сейчас не теряет свои позиции.

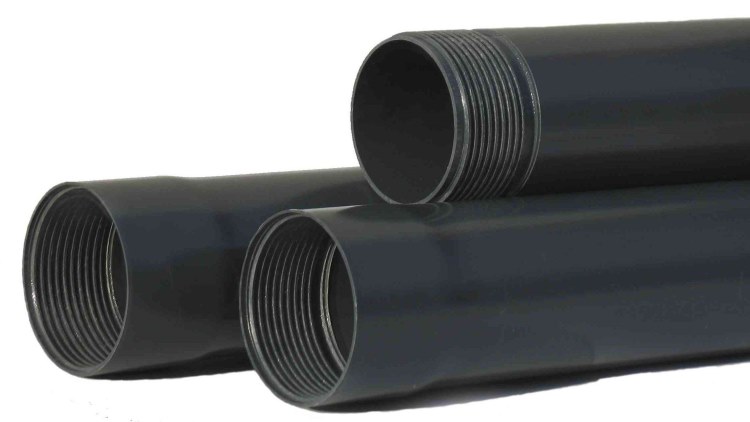

Обсадные трубы из пластика, для систем водоснабжения и отопления в соотношении цена-качество являются наиболее выгодным вариантом. Срок службы – до 80 лет.
Плюсы:
- сравнительно низкая цена;
- устойчив к деформации;
- раструбная резьба обеспечивает максимальную герметизацию;
- устойчив к перепадам температуры и давления;
- экологически безопасен;
- не поддаётся разрушению коррозией, влагой, гниением;
- при замерзании жидкости внутри трубы, её разрыва не произойдёт (слегка расширится, а после отогревания вернётся в прежнее положение);
- легко производится монтаж;
- не возникает известнякового налёта.
Минусы:
- пластик без ультрафиолетовой защиты может разрушаться под воздействием ультрафиолетовых лучей;
- при монтаже нельзя гнуть: для этого используются специальные фитинги;
- при значительном повышении температуры возможна деформация.
На данный момент все эти качества обусловили лидирующие позиции пластика на рынке трубопроката. Подробности — в этой статье.
ПНД
Трубы из ПНД на рынке сравнительно недавно, но уже успели зарекомендовать себя благодаря дешевизне и высокому качеству. Материал – термопластичный полимер этилена (пластмасса).
Аббревиатура расшифровывается как полиэтилен высокой плотности. Длина одной секции составляет 4 м. Под заказ изделия выполняются в размерах от 1 до 12 м с различным диаметром и толщиной стенок.
Соединение труб:
- При помощи резьбы.
- Муфтовое.
- Ниппельное.
Срок эксплуатации – от 60 лет.
Плюсы:
- экологически чистый материал;
- устойчив к низким температурам;
- вынослив к высокому давлению;
- устойчив к химическим соединениям и коррозии;
- незначительная масса;
- не особенно чувствителен к высоким температурам.
Минусы:
- максимально осторожно нужно производить монтаж;
- недостаточная пластичность (труба помещается в исключительно ровно пробуренную скважину);
- максимальный размер заглубления – 100 м.
Трубы ПНД используются для монтажа скважин на песчаных и глинистых грунтах:
Материал | Цена | Срок эксплуатации | Заглубление | Химические реакции |
Металл | От 35000 руб. за т | От 50 лет (в зависимости от условий) | Более 100 м | Вступает в реакцию с водой, поддаётся коррозии |
Нержавеющая сталь | От 40000 руб. за т | От 50 лет | Более 100 м | Окисляется при взаимодействии с хлором |
Асбоцемент | От 200 руб. за 1 шт. | Около 40 лет | До 100 м | — |
Полипропилен | От 650 руб. за 1 шт. (1000 мм) | От 50 лет | До 100 м | — |
Пластик | От 4000 руб. за 1 м/пог | От 80 лет | До 100 м | Под действием ультрафиолетовых лучей происходит разрушение |
ПНД | От 870 руб. за 1 шт (Длина 3000 мм) | От 60 лет | До 100 м | — |
Таким образом, для скважин более 100 м лучше выбрать нержавеющую сталь, которая прослужит более 50 лет и не повлияет на качество подаваемой воды. Что касается менее глубоких колодцев, то идеальный вариант – пластик. Критерии выбора, способы соединения труб ПНД для скважины рассмотрены здесь.

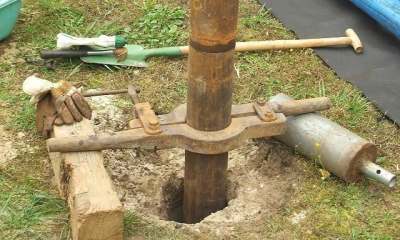

Как достать?
В процессе эксплуатации скважины возникают моменты, когда необходимо извлечь обсадную трубу.
Демонтаж производится в случае:
- засорения скважины;
- коррозии на поверхности трубы;
- износа колонны.
Способы извлечения
Промывка и рассаживание:
Труба подсоединяется к специальному насосу с устройством для промывки.
- Под высоким давлением осуществляется подача воды и промывание обсадной колонны.
- Выбирается песок из трубы, после чего она растягивается, а затем вращается при помощи ротора.
- Колонна поднимается на 10 м. Рассаживание прекращается.
- По частям труба извлекается из скважины.
Натяжение и обрыв (используется для труб с небольшим заглублением): верхний участок поднимается при помощи системы талей. Важно производить подъём аккуратно, чтобы не обломать колонну. В противном случае обломки могут застрять в скважине или упасть вниз. Подробности — в этой статье.
Заключение
Таким образом, при выборе труб для скважины важно определиться с материалами и размером, для какого грунта и на какую глубину будет производиться бурение. Умело произведённый монтаж – залог качественной питьевой воды и бесперебойной работы водопровода.
