Абиссинская

Выбирая способ индивидуального водоснабжения, учитывают сведения о наличии, типе, мощности и свойствах существующих горизонтов подземных вод, а также их глубине, особенностях режима водоподпитки и её динамике в течение года.

Для участков с залеганием водонесущих слоёв на глубине от 10 до 15 м целесообразно обустроить абиссинскую скважину.

Что значит абиссинская скважина, как она работает, можно ли соорудить ее своими руками, как промыть и не только, расскажем далее.

Что это такое?

Абиссинский колодец — недорогая автономная конструкция для забора воды из верхних водоносных пластов. В конструкции, как правило, отсутствуют обсадные трубы.

В зависимости от типа грунта, используют забивной способ монтажа, бурение шнековыми механизмами или гидробурение.

Важное отличие абиссинок от артезианских скважин — забор воды из верхних пластов.

Устройство и принцип работы

Принцип работы абиссинского колодца основан на заборе воды из верхних водоносных слоёв с рыхлой структурой грунта.


Накопившаяся в стволе вода откачивается из фильтра водоподъёмной трубы, а образовавшийся в полости вакуум способствует поступлению новой порции жидкости. Для откачивания используют ручные или электрические насосы.

Основой конструкции является металлическая или пластиковая труба диаметром 20–40 мм, заглубляемая ручным способом или с помощью механизированных устройств. Пластиковые колонны монтируют способом гидробурения.

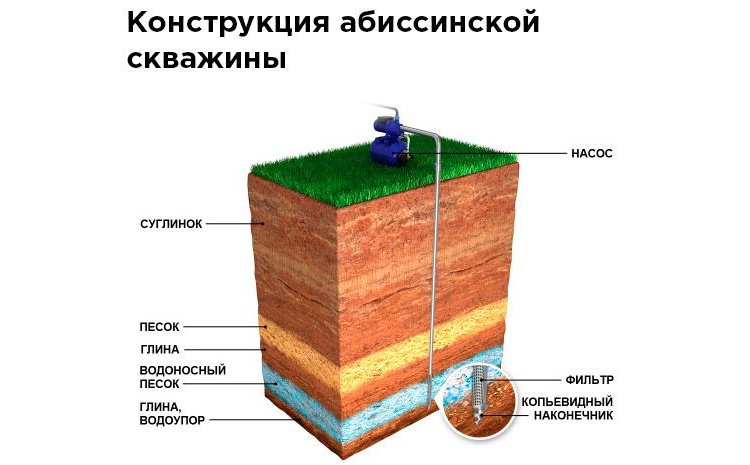

Конструкция абиссинской скважины — на фото:

foto54504-2

Другими обязательными элементами являются:

  1. Наконечник-игла в виде заострённого конуса или пирамиды (для конструкций без обсадных труб). Наконечник накручивается на нижнюю часть колонны и при монтаже раздвигает и уплотняет грунт вокруг трубы.
  2. Фильтр, представляющий собой перфорированный нижний участок трубы. Для улучшения фильтрующих свойств наконечник обматывают сеткой из нержавеющей стали.
  3. Откачивающий насос с ручным или электрическим приводом, характеристики которого должны обеспечивать подъём воды с глубины водоносного слоя.
Скважины, используемые круглогодично, обустраивают утеплённым кессоном из пластиковых или бетонных колец, подходят и конструкции из листового металла, кирпича, или литого бетона.

Производительность и дебит

Дебитом или производительностью абиссинской скважины принято называть объёмную скорость притока пластовой жидкости за заданный промежуток времени. Величина дебита зависит только от способности грунта отдавать воду, а не от мощности насоса.

В среднем производительность абиссинских источников составляет от 0,6 до 1,5 м3/ч. Со временем — при «раскачке» колодца — вокруг наконечника вымывается небольшой объём грунта, полость заполняется водой, это увеличивает дебит.

Для увеличения производительности требуется регулярное использование абиссинской скважины.

Чем отличается от других видов?

Рассмотрим, чем отличается абиссинская скважина от обычного колодца, артезианской скважины.

В зависимости от горизонта залегания грунтовых вод различают:

  1. foto54504-3Водозаборный колодец глубиной до 10 м. Влага из первого водоносного слоя постепенно накапливается на дне конструкции и может быть поднята на поверхность.

    Благодаря фильтрующим свойствам грунта и отстаиванию, вода в колодцах, как правило, чистая и пригодная для любых целей.

  2. Абиссинская скважина глубиной от 5 до 15 м. Использование воды в пищевых целях возможно только после проведения химического анализа в лаборатории.
  3. Артезианка «на песок». Глубина залегания водоносного слоя 30–35 м. Используется обсадная труба диаметром 20–40 см, внутри которой располагается глубинный насос. Вода может быть заилена, чаще используется для полива и хозяйственных нужд, требует фильтрации для использования в пищевых целях.
  4. Артезианская скважина в известняковом горизонте достигает глубин 200 м, что увеличивает затраты на строительство. Вода требует анализа на пригодность для питья и приготовления пищи, может содержать известняковые примеси. Это способствует образованию накипи и отложений на стенках бытовых приборов, сокращая срок службы. При поливе может происходить засоление земель.
По сравнению с колодцами и артезианскими скважинами, обустройство абиссинки дешевле, требует меньше трудозатрат, в большинстве случаев может быть выполнено своими силами в течение 1 рабочего дня.

Плюсы и минусы

К положительным свойствам относят:

  • простой и быстрый монтаж;
  • для строительства не нужна тяжёлая строительная техника;
  • возможно обустройство абиссинки в подвале дома, что экономит место на участке и количество труб для подводки воды в дом, не нужно строительство кессона и утепление;
  • дебит, достаточный для водоснабжения дома и полива участка;
  • надёжность в работе;
  • долгий срок службы;
  • низкая стоимость материалов и работ по обустройству.

В то же время абиссинке свойственны недостатки, ограничивающие использование:

  • не во всех местностях гидрологические условия позволяют построить абиссинский колодец, например, не работает конструкция в местах с каменистыми или глинистыми грунтами;
  • с осторожностью строят абиссинки вблизи агрокомплексов, промышленных предприятий, дорог общего пользования, где подземные воды могут быть непригодны для использования;
  • зависимость от погодных условий — дебит скважины сильно зависит от погодных условий и подпитки водоносных слоёв от атмосферных осадков;
  • снижение дебита в течение поливного сезона;
  • необходимость периодической очистки фильтра, что затруднено или невозможно для забивной конструкции.

Перед строительством абиссинки необходимо объективно оценить целесообразность именно этого источника воды по сравнению с другими способами водоснабжения (колодцами или артезианскими скважинами). Подробности — в этой статье.

Что лучше — колодец или абиссинка?

Альтернативой по стоимости и качеству водоснабжения для абиссинки является шахтный колодец.

Сравнение параметров и свойств абиссинских и шахтных колодцев:

Параметр Абиссинская скважина Шахтный колодец
Срок эксплуатации, лет (в случае сохранения дебита) 25–30 до 50
Стоимость материалов Низкая, материалы доступны, доставка без применения спецтехники Низкая, для доставки бетонных колец понадобится спецтехника
Возможность строительства Возможно без использования обсадных труб на песчаных и лёгких почвах с наличием высокого водоносного слоя Возможно на любых почвах  (за исключение сплошной горной породы) с близким к поверхности водоносным слоем
Трудозатраты на строительство Низкие, возможно строительство своими руками Средние, необходима выработка и утилизация большого объёма грунта
Энергонезависимость Возможно использование ручных насосов
Максимальная глубина, м до 15 до 10
Дебит, м3/ч 0,6–1,5 1–4
Сложность чистки и обслуживания Средняя, необходимо использовать фильтры из качественных материалов Средняя, высокие трудозатраты на удаление донных отложений
Качество воды Среднее, необходим периодический лабораторный анализ Среднее, при достаточном удалении от источников загрязнения — высокое
Устойчивость к внешним воздействиям Высокая Низкая, требует защиты от попадания посторонних предметов, мусора, животных
Безопасность Высокая Требуется защита от случайных падений, например, детей

Однозначного ответа на вопрос, что лучше выбрать для водоснабжения колодец или скважину нет. Всё зависит от потребностей пользователя, условий эксплуатации и финансовых возможностей на начало строительства.

Для правильного выбора сравнивают все показатели, представленные в таблице, и отдают предпочтение тому варианту, который подходит под большее количество пунктов.

Можно ли пить воду из нее?

foto54504-4Химический состав и качество воды из абиссинки зависят от особенностей породы и изоляции водоносного пласта от поверхностных вод.

В меньшей степени чистота воды зависит от глубины скважины, так как в качестве фильтрующего слоя могут выступать глина или песок.

Перед использованием в пищу воду из абиссинки обязательно сдают на анализ. В первый год использования это необходимо сделать несколько раз, так как гидрологическая обстановка может меняться в зависимости от времени года.

Наиболее загрязнённой вода бывает в конце зимы и ранней весной, так как в это время уровень подземных источников минимален и в воде повышается количество примесей.

АС в колодце с плывуном

Плывун — это природное явление, представляющее собой дрейфующий переувлажнённый участок, стоящий из смеси песка и глины. Под воздействием массы грунта смесь перемещается под землёй.


Если плывун попал в шахтный колодец, пользоваться сооружением для водопотребления становится невозможно. Один из способов восстановить водоснабжение — это бурение абиссинки в шахте колодца.

При монтаже на плывуне обязательно использование:

  • металлических водоподъёмных труб;
  • обсадной трубы.
Самостоятельное изготовление абиссинки на плывуне затруднительно, работу лучше доверить опытным специалистам.

Нужна ли лицензия?

Основным документом, регламентирующим водопотребление физическими лицами, является Закон Российской Федерации от 21 февраля 1992 года N 2395-1 «О недрах» (в редакции от 3 июля 2016 года).

Чтобы пользоваться скважиной без получения лицензии, необходимо соблюсти 4 условия:

  1. foto54504-5Добываемая вода не должна числиться на государственном балансе, информация доступна в местных органах власти.
  2. Допускается бурение не глубже первого водоносного слоя.
  3. Дебит скважины не должен превышать 100 м3/сутки.
  4. Добыча воды производится только для личных нужд и запрещена для коммерческих предприятий любой формы собственности.

Если под условия не подходит один из указанных пунктов, то необходимо обязательно получать лицензию. За нарушение физическими лицами предусмотрен штраф от 3 до 5 тыс.руб.

Бурение

Абиссинские скважины с металлическими колоннами обустраивают двумя способами: бурением и забиванием. Подробнее можно узнать здесь.

Какое нужно оборудование и инструменты?

Для бурения понадобятся:

  • буровая установка, состоящая из мотора-редуктора и системы подъёма-опускания бура;
  • штырей для крепления бурмашины к грунту;
  • винтовой бур с системой крепления для наращивания длины;
  • труба с возможностью наращивания длины.

Ударный метод осуществляют с помощью:

  • ударной «бабы» (бабки) – металлической болванки, скользящей по забиваемой трубе;
  • «подбабка» — надеваемого на трубу хомута, по которому бьёт «баба»;
  • комплекта блоков, через который проходит верёвка или трос, служащий для поднимания «бабы»;
  • треноги, на которой закрепляется оборудование;
  • клуппа для нарезания резьбы, если она повредится при забивании.
Готовую скважину обустраивают на поверхности грунта с помощью оголовка — это так называемое летнее обустройство. Зимой вода в конструкции будет замерзать, разрушая трубы или делая невозможным перекачку воды.

Для круглогодичного использования устраивают подземные кессоны, в которых размещают всё оборудование.

В качестве кессона может быть использована пластиковая или металлическая бочка подходящего объёма. Большие сооружения можно расположить в бетонном кольце или построить защиту из кирпича или бетона. Подробнее читайте тут.

Этапы работ

foto54504-6Для самостоятельного бурения абиссинских скважин чаще всего используют 3 метода:

Ударный монтаж лучше всего подходит для рыхлых грунтов, так как при шнековом бурении стенки скважины осыпаются, и приходится дополнительно использовать обсадную трубу.

Инструкция по ударному способу бурения летней скважины:

  1. Выбрать место на участке, максимально удалённое от выгребных ям, септиков, в том числе учитывают септики соседей.
  2. Очистить место от строительного мусора, посторонних предметов, растительности, корней древесных растений.
  3. В месте бурения вырыть яму диаметром до 70 см и глубиной до 50 см.
  4. Установить треногу для проведения работ.
  5. Надеть и закрепить на первой трубе подбабок.
  6. Собрать механизм забивания.
  7. Поднимая и резко отпуская бабку, забить колонну в землю. После углубления первой трубы с помощью переходника накручивают вторую трубу.
  8. Продолжить процесс забивания до появления в игле-наконечнике воды.
  9. Сразу после поступления первой порции жидкости, начать обратную промывку скважины, подавая воду под большим давлением мотопомпой или мощным насосом.
  10. Забетонировать приямок вокруг выхода трубы, чтобы исключить поступление осадков в скважину.
  11. Смонтировать оголовок, присоединить трубы водопровода, подключить и надёжно заизолировать электрику насоса.

Порядок шнекового бурения:

  1. Выбрать и подготовить место — убрать мусор и посторонние предметы, растительность, подготовить приямок.
  2. Используя шнек с удлинителями, пробурить до необходимого уровня скважину. В местах с рыхлыми горизонтами грунта используют обсадную трубу, предотвращающую осыпание стенок скважины.
  3. Установить и подключить насосное оборудование.
  4. Прокачать скважину в обратном и прямом направлении до появления чистой воды.
  5. Подключить коммуникации.

Способ бурения выбирают исходя из местных условий, тип и состав грунта, учитывают подземные горизонты. Подробнее читайте тут.

Замывка

Замывка клеящим составом необходима для укрепления стенок скважины в сыпучих грунтах. Используют водный раствор бетонита или обойного клея КМЦ.

По мере прохождения рыхлой породы или песка, растворённый в воде и настоянный бетонит или клей закачивают в колонну с помощью водяного насоса. Через 15–20 минут продолжают бурение.

Где и примерно по какой стоимости можно заказать обустройство под ключ?

foto54504-7Бурением абиссинских скважин занимаются специализированные предприятия и частные специалисты.

Объявления можно найти на интернет-досках объявлений или в прессе, там же можно узнать примерный прейскурант на услуги.

При заключении договора необходимо рассмотреть 2 раздела сметы: цены на материалы и оборудование и стоимость производимых работ.

Как правило, организации указывают в стоимости работ бурение на глубину до 10 метров, а каждый погонный метр свыше указанного объёма, оплачивается отдельно по факту.

Следует учитывать, что даже соседних районах глубина водоносного слоя может различаться в 2–3 раза — это увеличивает или уменьшает стоимость проводимых работ.

Примерные цены на бурение абиссинских скважин под ключ, с учётом стоимости оборудования и расходных частей:

Регион Летнее обустройство без кессона, тыс. руб. Скважина с зимним кессоном, тыс. руб.
Московская область, стоимость 25– 50 70–120
Ленинградская область 25–45 50–120
Новосибирск 18–40 45–100
Екатеринбург 18–35 50–90
Нижний Новгород 20–40 50–80
Казань 20–30 45–100
Челябинск 20–30 45–50
Самара 23–40 50–80
Омск 30–50 60–100
Ростов-на-Дону 25–40 50–80
Уфа 25–35 50–80
Пермь 23–35 38–70
Красноярск 18–30 40–80
Воронеж 23–30 35–80
Волгоград 20–40 40֪–80
Краснодар 30–50 50–100

Данные для таблицы взяты с доски объявлений АВИТО и местных сайтов.

Какой выбрать фильтр?

Для абиссинской скважины выбирают один из видов фильтров:

  • foto54504-8гравийную засыпку нижней части приёмного наконечника;
  • перфорированную трубу;
  • щелевые прорези в водоприёмной части;
  • сетчатый фильтр в дополнение к перфорированному или щелевому;
  • синтетический фильтр;
  • проволочный бандаж.

Выбор зависит от типа грунта в месте расположения скважины или фракции песка. Подробнее читайте тут.


Подключение к насосной станции

Ручные насосы неудобны в эксплуатации и могут использоваться на участках, не требующих большого расхода воды.

Для абиссинских колодцев чаще используют насосные станции подходящей мощности и с возможностью закачки воды с глубин установки наконечника ствола.

Какой выбрать насос?

Для успешной работы насосной станции учитывают такие характеристики, как глубина с которой насос может поднять воду, мощность и производительность насоса, устойчивость к работе с загрязнённой водой.

Подходящими считают модели:

  • мощностью от 370 до 1000 Вт;
  • производительностью до 5 м3/ч;
  • глубиной погружения (водяного столба) –10—15 м;
  • обеспечивающие напор от 2,5 до 4 бар.

Согласно маркетплейсов популярными моделями насосов являются:

  1. UNIPUMP DP-750 13056, поднимает воду с 15 м, предназначен для чистой и слегка загрязнённой жидкости, предназначен для установки в отдельном помещении из-за шума при работе.
  2. Вихрь ПН-370, подъём с 12 м, производительность 2,7 м3/ч, мощность 370 Вт.
  3. Metabo Р4000G, производительность 4м3/ч, мощность 1000 Вт, подъём жидкости с 15 м.
Для удобства эксплуатации в ежедневном режиме и продления срока службы рекомендуется дооборудовать насос накопительным баком и системой автоматики.

Для абиссинской скважины можно приобрести насосную станцию, включающую в комплект всё необходимое оборудование. Подробности — в этой статье.

Пошаговая инструкция

Насос устанавливается на абиссинскую скважину над обсадной трубой или на монтируемую конструкцию.

Порядок работы:

  1. foto54504-9Подготавливают инструменты и расходные материалы: штуцеры, шланги, фильтр с обратным клапаном, уровень, рулетку, паяльник для пластиковых труб при необходимости.
  2. Насос размещают на прочном основании из кирпича, бетона. Используют резиновые прокладки для гашения вибрации.
  3. Крепят подающий шланг и фильтр грубой очистки.
  4. Опускают шланг в воду.
  5. Герметизируют соединения.
  6. В зависимости от типа насоса заполняют водой помпу или гидроаккумулятор. Следуют инструкциям производителя.
  7. Проверяют работу кратковременным включением. Устраняют течи.
  8. Настраивают автоматику насосной станции — при понижении давления в системе насос должен включаться и поднимать его до 2—4 Атм. В гидроаккумуляторе.

В процессе эксплуатации проверяют соединения частей, устраняют течи. Для подключения электрического насоса обязательно используют устройство защитного отключения или дифференциальный автомат, это защитит пользователя от поражения электрическим током.

Как почистить?

При снижении дебита скважины самой вероятной причиной является засорение.

Выделяют несколько способов очистки:

  • выкачивание мусора вибронасосом, если позволяет диаметр трубы;
  • продувка компрессором — воздух выдавливает песок из отверстий фильтра;
  • с помощью желонки — устройства, изготовленного из трубы с клапаном в нижней части;
  • промывка водой — чистая вода подаётся в скважину и, проходя сквозь фильтр, прочищает отверстия.

Способ зависит от конструкции скважины.

Кратко о ремонте

При эксплуатации чаще всего встречаются следующие неисправности:

  • foto54504-10заиливание скважины — устраняется частыми включениями, ил вымывается;
  • засорение фильтра, устранение описано в предыдущем пункте;
  • износ оборудования, заменяются насос, проржавевшие трубы или игла;
  • потеря герметичности в соединениях, приводящая к подсосу воздуха и неработоспособности насоса, неисправность устраняют восстановлением герметичности соединений;
  • обрыв провода питания насоса.

В случае смещения водоносных слоёв — единственный способ восстановить водоснабжение — бурение новой скважины. О ремонте скважин читайте здесь.

Водозаборный источник для зимнего пользования

Для использования скважины в зимнее время обязательно необходимо осуществить её утепление — замёрзшая вода может вызвать механические разрушения труб и деталей насоса. Ледяные пробки не дадут прокачивать воду из скважины.

Самый простой способ подготовки скважины зимой — обустройство кессонов. В областях с умеренным климатом достаточно заглубить оборудование ниже уровня промерзания грунта. Используют кессоны. В сильные морозы желательно установить в кессонах нагревательные приборы.

Если насосная станция установлена в доме, то необходимо заглубить подводящие трубы на глубину минимум 1,5 м, это защитит их от промерзания. Подробности — в этой статье.

Заключение

На подходящих по параметрам земельных участках, абиссинская скважина — простой и доступный способ обеспечить водоснабжение загородного дома или дачи. Работу можно провести самостоятельно, а результат получится хорошим при соблюдении несложных правил постройки конструкции.

Обновления в разделе

10%
