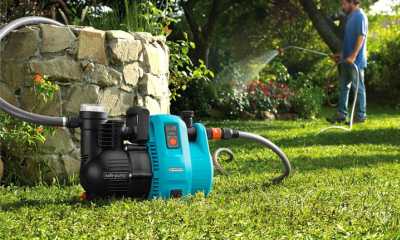

Насос
Насос с четко рассчитанными характеристиками сможет обеспечить садовода необходимым количеством воды для полива участка.
В статье дано подробно описание, по каким критериям выбрать насос, какие разновидности оборудования доступны садоводам, как правильно рассчитывать характеристики, согласно требованиям участка.
Содержание
- Что это такое, где используется?
- Плюсы и минусы использования поливочных устройств
- Виды
- Источники питания
- Из каких материалов делают?
- Параметры
- Каким критериям должен соответствовать?
- Лучшие производители
- Где продаются, сколько стоят?
- Какие нужны комплектующие?
- ТОП-3 популярных модели
- Как установить для полива?
- Как обслуживать?
- Ремонт
- Заключение
Что это такое, где используется?
Это гидравлическое устройство, предназначенное для перекачивания воды от источника к потребителю.
Оборудование может использоваться для:
- Полива ручным способом.
- Обеспечения водой системы полива (капельные, распылительные, оросительные).
- Перекачивания воды из естественных источников в емкость или непосредственно на участок.
Предназначение устройства прямо зависит от его конструкции и характеристик.
Плюсы и минусы использования поливочных устройств
К преимуществам садовых насосов можно отнести:
- невысокая стоимость;
- возможность перекачивать воду на большие расстояния;
- организация системы полива любой сложности;
- возможность забора жидкости из различных источников;
- перекачивание воды любой степени загрязнения;
- простота монтажа;
- монтаж дополнительной автоматики;
- ремонтопригодность.
Оборудование имеет ряд недостатков:
- высокий уровень шума некоторых насосов;
- использование фильтров;
- сложный расчет характеристик с учетом многих критериев;
- необходимость подвода электрической линии.
Виды
На рынке представлено множество разновидностей помп для полива, каждая со своими техническими особенностями.

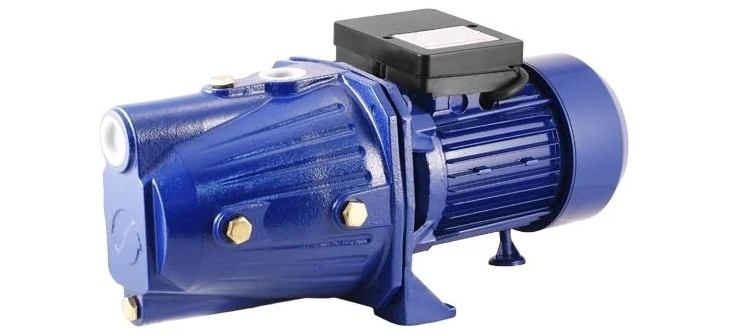

Центробежный
Центробежные модели прежде всего отличаются формой рабочей камеры. Она напоминает улитку. В камере находится колесо с лопастями. Колесо приводится в движение электрическим двигателем. Во время вращения, в центре колеса создается разряжение, в которое закачивается вода.
За счет центробежной силы и повышенного давления на периферии, вода выталкивается в распределительную магистраль. Центробежные насосы могут быть поверхностными или погружными. Их используют для перекачки чистой воды.
Какой центробежный насос для полива сада и огорода лучше, можно узнать тут.

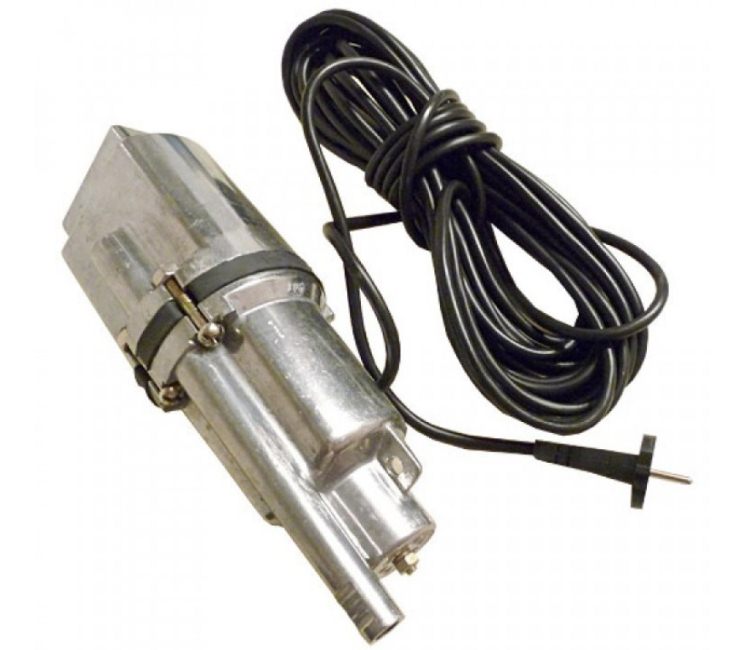

Вибрационный
Вибрационные насосы представляют собой простое устройство, состоящее из 1 или 2 мембран. Мембраны приводятся в действие вращением электрического двигателя или за счет магнитного поля катушки. Забор воды в камеру проводится путем смещения центра мембраны.
После ее возврата в исходное положение вода из камеры выводится наружу. Вибрационный принцип действия часто используется для погружных и дренажных моделей устройств. Такие насосы подходят для перекачивания грязной воды из естественных источников, колодцев и скважин.
Дренажный
Дренажное оборудование может быть погружного и полупогружного типа. Работает устройство за счет вращения закрытого лопастного колеса. Колесо создает разряжение в центре. Вакуум быстро заполняется водой, которая за счет центробежной силы выталкивается в магистраль.
Особенностью насосов полупогружного типа является наличие фильтра и размельчителя твердых частиц. Такие насосы могут использоваться для забора воды из прудов, рек, болот. Существуют погружные дренажные модели для забора воды из емкостей.
Рейтинг дренажных насосов для полива представлен в этой статье, для орошения из бочки — в этой.

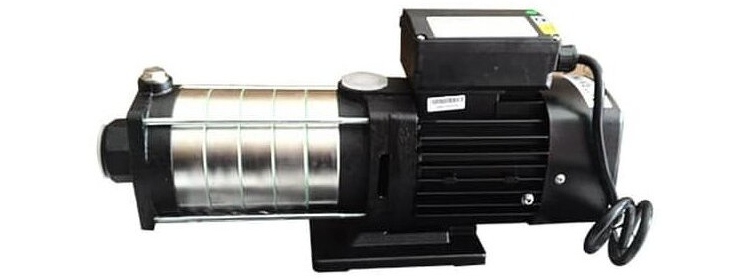

Поверхностный
Поверхностные насосы устанавливаются строго вне источника воды, на ровной площадке. Состоят такие помпы из рабочей камеры с лопастным колесом на валу и электрического двигателя.
Некоторые поверхностные модели оснащаются двигателями внутреннего сгорания. Поверхностные насосы могут использоваться для перекачки только чистой воды из любых источников.
Обзор поверхностных насосов для полива сада или огорода представлен здесь.

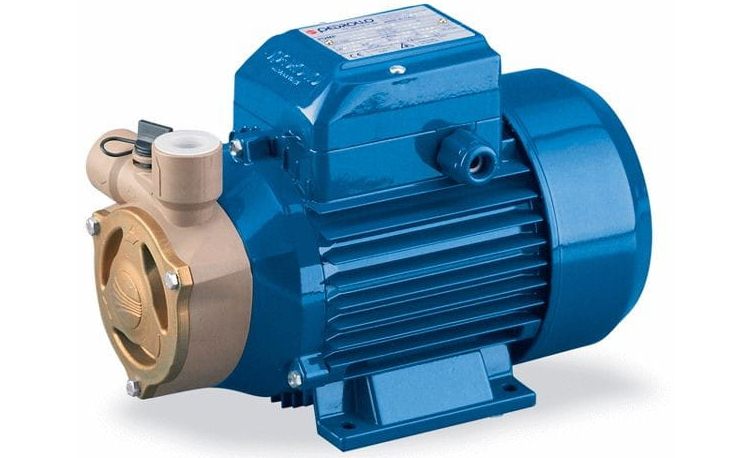

Вихревой
Вихревой принцип перекачивания часто используется в поверхностных насосах. Такое оборудование состоит из рабочей камеры, лопастного колеса и двигателя. За счет вращения колеса создается вакуумное разряжение, которое заполняется водой, а центробежная сила выталкивает ее в магистраль.
Вихревые насосы могут создавать очень высокое давление, за счет чего используются для забора воды из любых источников. При этом обязательно, чтобы она была чистой.

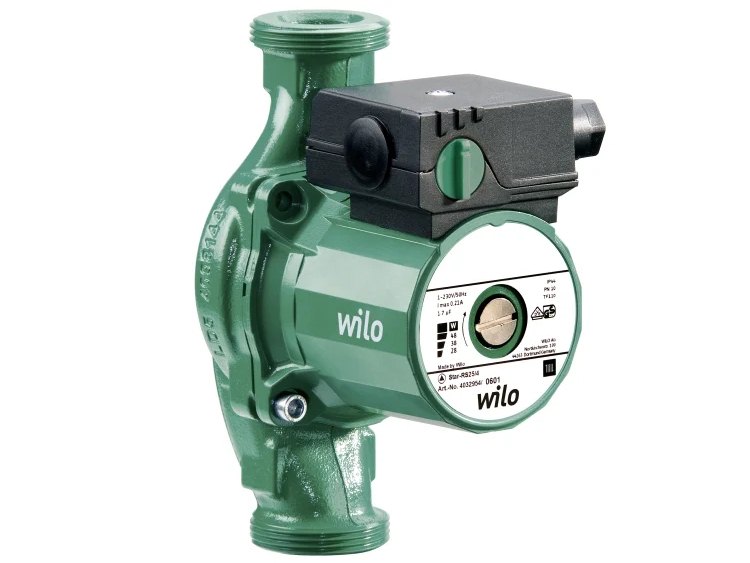

Циркуляционный
Имеет большое сходство с вихревым насосом. Различие заключается в количестве рабочих колес. Циркуляционный насос оснащается 1 или несколькими крыльчатками. Отличается устройство также небольшими габаритами.
Такое оборудование может быть 2 видов: с сухим или мокрым ротором. Для систем полива лучше подходит модель с сухим ротором, так как КПД таких насосов выше. Циркуляционные насосы могут применяться для организации систем капельного полива из емкости или водопроводной линии. Для них обязательна организация системы фильтрации.
О циркуляционных насосах для полива читайте здесь. Обзор бензиновых насосов для полива представлен тут, работающих без электричества — здесь, аккумуляторных — тут, погружных — здесь.
Источники питания
От источника питания зависит длительность работы устройства и его характеристики мощности:
- Аккумуляторные модели стоит выбирать, если участок полностью обесточен или случаются проблемы с электроснабжением. Также модели с АКБ позволяют переносить насос к источникам воды, находящимся на значительном удалении от участка или в нескольких его точках.
-
Бензиновые или дизельные мотопомпы. Используются для забора воды из любых источников. Такие модели лучше приобретать, если участок полностью обесточен или при значительной удаленности источника воды от участка.
Перед аккумуляторными моделями мотопомпа имеет существенное преимущество: длительность работы на одном баке больше, чем на одном аккумуляторе. Тут также стоит учесть, что бензиновые модели проще в ремонте, но более «прожорливые». Дизельные более экономичные, но сложнее в ремонте.
- Сетевые модели. Стоит выбирать, если участок имеет подключение к электрической сети. Также стоит учесть, что модели, работающие от сети 220 Вольт, проще в подключении и потребляют меньше электрической энергии.
- Ручные насосы. Могут быть скважинными и бочковыми. Работают только за счет ручного труда садовода. Применяются на обесточенных участках с удаленным расположением источника и при условии необходимости небольшого объема воды для полива.
Из каких материалов делают?
Насосы постоянно взаимодействуют с водой. Поэтому они должны быть изготовлены из антикоррозийных материалов:
- Поверхностные модели должны иметь корпус из чугуна или стали с крыльчаткой из латуни. Пластик или алюминий часто трескаются при монтаже или в случае неровной установки.
-
Для погружных моделей важна герметичность и антикоррозийная стойкость. Поэтому корпуса таких насосов изготовляются из нержавеющей стали.
Стоит также проверять места сочленения элементов. Не должно быть широких и неровных стыков.
- Дренажные садовые модели насосов относятся к группе бытовых, поэтому допустимо использование пластика при изготовлении их корпусов. Это оборудование погружается в воду только на определенный уровень, поэтому не подвергается коррозии.
-
Бочковые насосы часто производят из пластика. Если приобретается погружная дренажная модель, то пластиковый корпус помогает облегчить устройство. Но стоит обратить внимание на материал ведущего колеса.
Оно должно быть обязательно из латуни, меди или нержавеющей стали. Навесные модели стоит приобретать со всасывающей трубкой из нержавеющей стали. Она более жесткая, не сломается при переноске или погружении в воду.
Параметры
При выборе насоса садоводу важно определить параметры, его тип и некоторые особенности, которые в дальнейшем помогут эффективно эксплуатировать устройство.
Тип
По типу садовые насосы делятся на следующие категории:
-
Бочковые. Насосы погружного дренажного типа или навесные. Погружные используются с полным погружением на дно емкости. Встроенный дренаж помогает откачивать воду, предварительно дробя крупные частицы мусора.
Навесные модели крепятся к стенке емкости. Откачка производится за счет опущенной всасывающей трубки. Бочковые модели применяются строго для забора чистой или слабо загрязненной воды. Такие насосы могут быть сетевого или аккумуляторного типа.
-
Поверхностные. Подходят для работы с любым типом источников, обязательно с чистой водой.
Монтируются вне источника водоснабжения, строго на ровной площадке.
В зависимости от мощности, такие насосы могут поднимать воду на высоту до 30 и более метров и перенаправлять ее на расстояние более километра.
Поверхностные насосы также могут быть сетевыми и аккумуляторными, а также оснащаться двигателем внутреннего сгорания (мотопомпы).
-
Дренажные. Этот тип оборудования специально используется для забора воды с высокой степенью загрязнения. Перекачка может проводиться из неглубоких емкостей, бассейнов, естественных источников.
При условии сильного загрязнения воды садоводу стоит выбирать модель с измельчителем и дополнительным фильтром.
Дренажные насосы не подходят для прямой перекачки воды на участок. Их лучше использовать для наполнения емкостей.
-
Погружные. Этот тип оборудования применяется для подъема воды из скважин и колодцев. Насосы полностью герметичны, так как целиком погружаются в воду. Также погружное оборудование подходит для забора воды из емкостей и естественных источников строго с чистой водой.
Эти устройства могут использоваться для организации систем полива капельным и оросительным способом, полива из шланга, наполнения емкостей.
Производительность
Данный параметр рассчитывается на основе необходимого количества воды для всего участка. Обычно на 1 м2 расходуется 5-6 л воды.
Опираясь на эти данные, можно сделать расчет:
- общая площадь участка 500 м2;
- суточная норма 5 л;
- 500*5=2500 литров в сутки, далее выводится часовая норма на участок 2500/24=104 л/ч. производительность часто указывается в минутах — 104/60=1.7 л/м.
Таким образом для участка 500 м2 можно подобрать насос производительностью до 3-5 л/мин, учитывая небольшой запас.
Расчет для систем капельного полива и дождевания делается с учетом расходных параметров эмиттеров и их количества:
- количество эмиттеров 500;
- расход одного 2 л/ч;
- 500*2=1000 или 1 м3/ч.
Таким же образом вычисляется производительность для систем полива газонов спринклерами.
Мощность
Параметр отвечающий за энергопотребление и сопротивление нагрузкам. Вычисляется из удельного веса воды, производительности, длины магистрали.
Пример:
- Удельный вес воды 1.
- Длина магистрали 300 м, берется значение напора струи 30.
- Суточная норма расхода 5000 л, берется значения часовой нормы 5000/24=208 л/ч.
- =1,5 лошадиных сил. 1,5*746=1119 Ватт или 1,1 кВт.
При расчете учитывается значение 3960 (табличная величина) и значение 1 лошадиной силы равное 746 Ватт энергии.
Расчет для более маленьких площадей делается также:
- Удельный вес воды 1.
- Длина всей магистрали 100 м, берем значение 10.
- Часовой расход воды 70 л.
- =0,1*746=74,6 можно округлить до 75 Ватт или 0,07 кВт.
Напор струи
Данный параметр показывает способность насоса перекачивать воду на расстояние. Для насосов, подключенных к емкости через патрубок, расчет делается следующим образом:
- длина всей магистрали 500 м;
- учитывается погрешность 20%;
- прибавляется запас 10 м;
- 500*0,2=100+10=110 м.
Для участка с длиной магистрали 500 м стоит выбирать насос со значением Н 100-110.
Если помпа всасывает воду с глубины, то учитывается это расстояние:
- глубина всасывания 8 м;
- длина магистрали по горизонтали 70 м;
- погрешность 20%;
- запас 10 м;
- 8+70=78;
- 78*0,2=15,6;
- прибавляем глубину всасывания 15,6+8=23,6;
- прибавляем запас 10 метров — 23,6+10=33,6, округляем до 34.
Таким образом для данного участка подойдет насос со значением Н 34-35.
Наличие автоматики
Автоматика помогает контролировать процесс орошения и работу самого насоса. Стоит учесть:
Систему защиты от сухого хода. На бочковых и дренажных разновидностях она выполнена в виде поплавкового предохранителя.
- Наличие регулятора давления. Дорогие модели оснащаются этой системой.
- Датчик температуры. Автоматически отключает питание при перегреве.
- Электрический предохранитель. Защищает от перепада напряжения.
- Также насос должен иметь возможность подключения к таймеру. Это поможет организовать умную систему полива с настроенным временем включения и отключения подачи воды.
Расположение всасывающего клапана
Этот параметр важен для поверхностных насосов. При нижнем расположении клапана весь мусор и отложения скапливаются в нижней части камеры. Лучше выбирать насос с верхним или центральным расположением.
Для дренажных насосов нижнее расположение также играет роль. При таком расположении в комплект с устройством идет специальная подставка, на которой должен располагаться насос во время работы. Подставка предохраняет от попадания крупных частей мусора.
Другие критерии
При выборе также стоит учесть:
- Класс защиты насоса не менее IP
- Наличие заземления и крепления под него.
- Оба клапана должны быть выполнены из материалов стойких к коррозии: нержавеющая сталь, латунь, чугун. Пластик может треснуть при монтаже.
- Оба клапана должны быть одинакового диаметра ½ — 1 дюйм.
Какой насос для полива выбрать, подскажет эта статья, рейтинг насосов по отзывам покупателей представлен здесь.
Каким критериям должен соответствовать?
Рассмотрим, каким характеристикам должны соответствовать насосы в зависимости от назначения.
Из колодца
Для неглубоких колодцев подойдет насос поверхностного типа.
В зависимости от протяженности системы полива, оборудование мощностью до 2 кВт вполне сможет поднять воду с глубины до 20 м.
Для более глубоких колодцев стоит выбирать насос погружного типа, но при условии, что вода в источнике чистая. Погружной вариант мощностью до 1 Квт сможет поднять воду с глубины до 20 м.
Приборы обоих типов, мощностью от 1 кВт, имеют высокие характеристики пропускной способности и напорной струи. Такое оборудование сможет обеспечить эффективную работу системы полива, протяженностью до 500 м.
Рейтинг лучших насосов для полива огорода из колодца представлен в этой статье.
Из скважины
Для скважины лучшим вариантом станет прибор погружного типа, мощностью от 400 Ватт. Такие насосы имеют производительность более 1 м3/ч, систему защиты от сухого хода. Также они достаточно просты в установке и обслуживании.
Обзор насосов для полива огорода из скважины представлен в этой статье.
Из реки
Если вода в реке чистая, то подойдет насос погружного или поверхностного типа, мощностью от 400 Ватт. Такие насосы можно оборудовать фильтром без потери мощности.
Какой водяной насос для полива сада или огорода из реки лучше выбрать, подскажет эта статья.

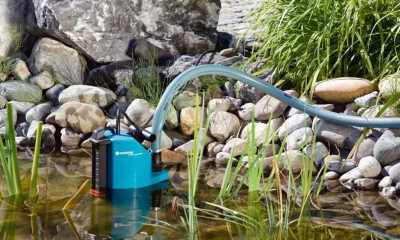

Из пруда
Вода в прудах часто застоялая, с большим количеством органических частиц.
Для таких источников подойдет дренажный насос с фильтром и измельчителем, мощностью от 300 Ватт.
Садоводу стоит также учесть наличие подставки под насос и поплавкового выключателя. Обзор насосов для полива из пруда представлен в этой статье.
Из бочки
Для бочек емкостью до 500 л подойдет насос бочкового типа, мощностью от 100 Ватт. Такие модели способны перекачивать до 200 л/час, имеют напор струи до 70 м. Они смогут эффективно обеспечивать водой системы полива малого объема.
Рейтинг садовых насосов для полива из бочки представлен здесь. Как сделать насос для полива из бочки своими руками из подручных материалов, подскажет эта статья. Какой насос для полива из емкости выбрать, подскажет эта публикация.
Лучшие производители
При выборе стоит опираться на производителей, делающих упор на садовое оборудование. Из наиболее популярных брендов можно выделить:
- GARDENA. Германский производитель садового оборудования. Наибольшей популярностью пользуются насосы поверхностного типа, с высокой степенью защиты и производительности.
- Вихрь. Отечественная марка. Наиболее эффективные насосы этой компании погружного типа. В линейке модели с глубиной погружения от 5 до 35 м.
- KARCHER. Самыми популярными насосами этой компании являются бочковые модели. В линейке присутствуют как сетевые, так и аккумуляторные модели.
- Джилекс. Также Российский производитель. Наибольшей популярностью этого бренда пользуются насосы дренажного и скважинного типа. В линейке оборудование с высотой всасывания от 6 до 15 м.
При выборе бренда стоит учитывать стоимость. Часто оборудование с одинаковыми характеристиками имеет разную цену.
Рейтинг ТОП-8 насосов для полива сада и огорода из бочки Гардена представлен в этой статье, обзор погружного насоса Керхер — в этой, рейтинг насосов Керхер — в этой, рейтинг насосов Гардена — в этой.
Где продаются, сколько стоят?
Водяные насосы для полива огорода можно приобрести в магазинах садового или сантехнического оборудования. Стоимость колеблется от 2500 до 50 000 руб. Цена зависит от характеристик и назначения насоса.
Какие нужны комплектующие?
Выбор комплектующих зависит от типа поливочного оборудования:
-
Бочковые насосы комплектуются адаптерами для подключения шланга.
Садоводу необходимо приобрести только шланг нужной длины и диаметра.
- Для подключения поверхностного оборудования понадобится адаптер типа «американка» в количестве 2 штук, трубы диаметром 20-25 мм. Также необходим фильтр грубой очистки и запорный кран.
- Для работы погружных и дренажных насосов также требуется длинный шланг или труба. Для их подключения необходимо приобрести адаптеры нужного диаметра или адаптеры со штуцерами.
Количество и тип фурнитуры подбирается на момент проектирования системы полива.
ТОП-3 популярных модели
Рассмотрим 3 самых популярных модели насосов на рынке.

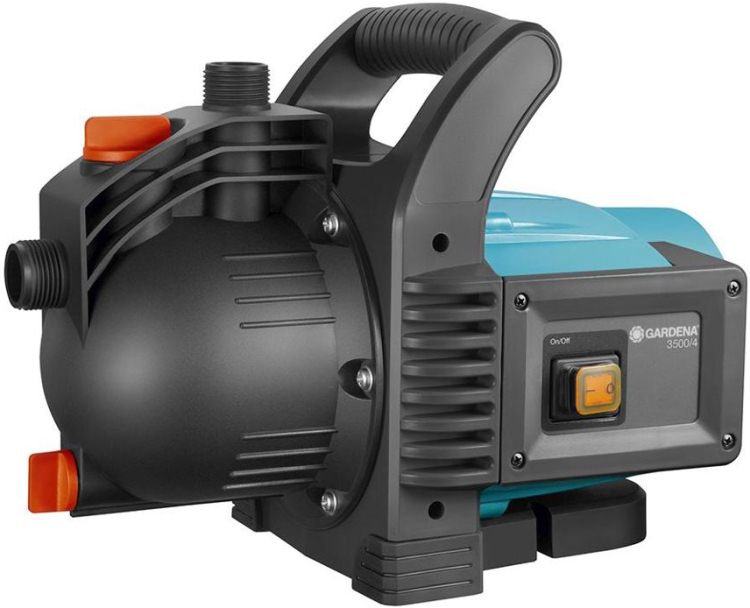

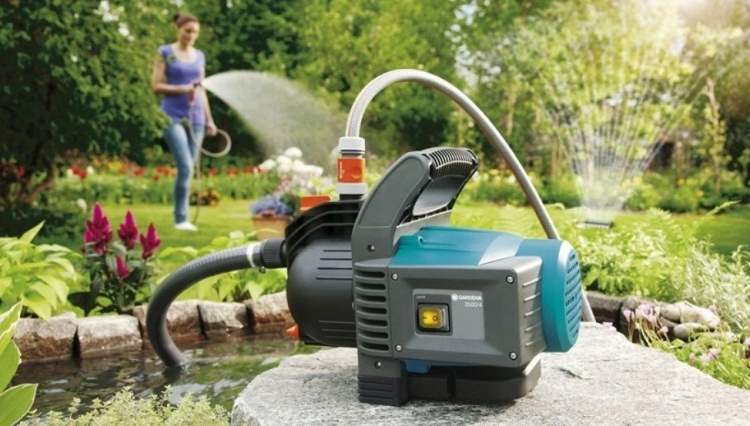

GARDENA 3500/4 Classic
Садовый насос поверхностного типа. Производится из пластика и нержавеющей стали. Обладает низким уровнем шума. Подходит для забора чистой воды из колодцев, неглубоких скважин, естественных источников и емкостей.
Характеристики:
- производительность 3,6 м3;
- напор 41 м;
- глубина всасывания 7 м;
- мощность 800 Ватт.
Модель комплектуется дополнительным выходящим адаптером-переходником. Примерная стоимость устройства 7 000 руб. Отзывы читайте здесь.

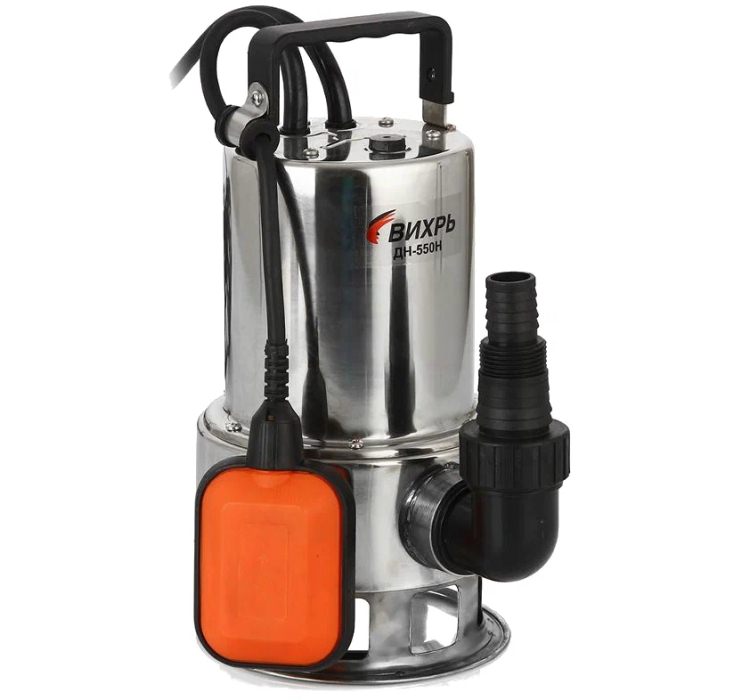

ВИХРЬ ДН-550Н
Насос дренажного типа. Производится в герметичном корпусе из нержавеющей стали. Модель комплектуется поплавковым предохранителем. Выходной патрубок из прочного пластика с переходником от 1 дюйма к ½.
Характеристики:
- мощность 550 Ватт;
- напор 8 м;
- глубина всасывания 8 м;
- производительность 10 м3/ч.
Насос подходит для забора воды из естественных источников со средней степенью загрязнения. Стоимость от 5 000 руб. Отзывы читайте здесь.

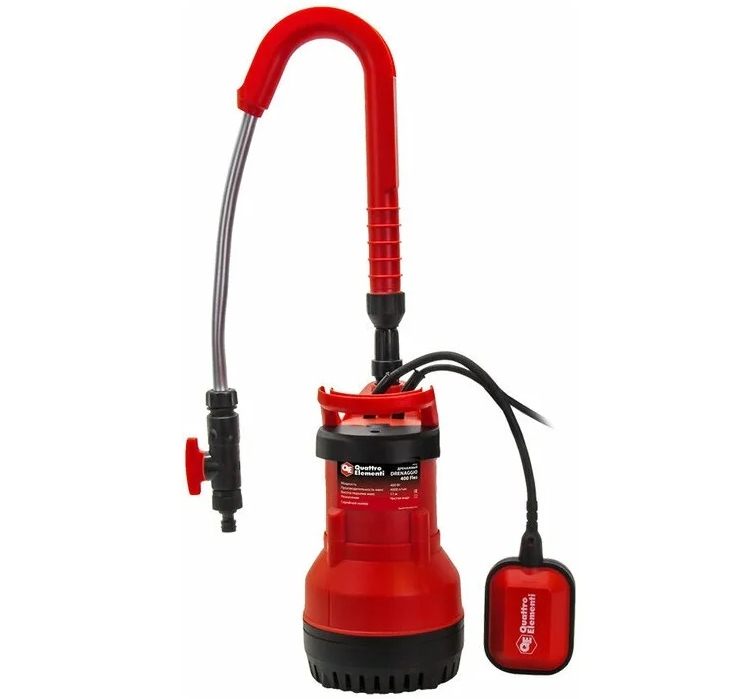

Quattro Elementi Drenaggio 400 Fles
Погружной дренажный насос бочкового типа. Может использоваться для забора воды из емкостей, бассейнов и неглубоких естественных источников. Производится в пластиковом корпусе с элементами из нержавеющей стали.
Характеристики:
- глубина погружения 2 м;
- напор 11 м;
- производительность 4 м3/ч;
- мощность 400 Ватт.
Насос можно использовать для перекачки только чистой воды. Стоимость от 4 500 руб. Отзывы читайте тут.
Как установить для полива?
Самостоятельная установка насоса не требует особых навыков, главное следовать инструкции.
Поверхностный
Поверхностные насосы монтируются следующим образом:
- К емкости присоединить адаптер с куском трубы длиной 15-30 см.
- На второй конец трубы вкрутить запорный кран.
- От крана вывести трубу длиной 10 см и прикрутить к ней фильтр.
- От фильтра отвести трубу длиной до 30 см.
- На второй конец трубы присоединить адаптер типа «американка».
- Адаптер соединить со всасывающим клапаном.
- К отводящему клапану прикрутить адаптер, и отвести от него магистральную трубу.
- Подключить насос в сеть и проверить его работу.
Погружной
Осуществить монтаж погружного еще проще:
- присоединить к отводному клапану адаптер;
- к адаптеру присоединить шланг или трубу схожего диаметра;
- в специальное отверстие закрепить удерживающий трос насоса;
- опустить насос в колодец;
- зафиксировать трос на поверхности;
- подключить устройство в сеть и проверить.
Как обслуживать?
Садовод должен строго подходить к обслуживанию насоса:
Поверхностные устанавливаются на ровной площадке, а лучше в закрытом помещении. Для снижения уровня шума насос устанавливается на резиновую прокладку.
- Необходимо менять или чистить фильтр не реже 1 раза в неделю.
- Погружные насосы лучше не оставлять в воде более чем на 3 суток.
- После работы дренажные и бочковые насосы необходимо прочистить чистой водой (прогон воды), высушить и прочистить фильтр.
Также требуется осматривать устройство перед работой, прислушиваться к его звукам и температуре. При любых отклонениях останавливать работу для проверки.
Ремонт
Причиной выхода из строя устройства может стать:
- Обрыв провода питания. Устраняется заменой или устранением обрыва.
- Протечка разделительного сальника. Устраняется самостоятельно, заменой на новый комплект.
- Шум подшипников. Устраняется заменой и смазкой.
- Выход из строя пускового конденсатора. Также устраняется заменой.
Пошаговые инструкции, как изготовить насос для полива сада и огорода своими руками, найдете в этой статье.
Заключение
Правильно выбрать насос на для полива можно только с учетом требуемых характеристик. Также требуется учесть источник водоснабжения участка и характеристику системы полива. Только правильный и дальновидный расчет поможет выбрать насос для эффективной работы на участке.
