Из чего можно сделать самодельное поливочное устройство?

Самостоятельно собрать насос для полива можно из легко доступных материалов:

  • foto47283-2старый насос от стиральной машины, которая давно вышла из строя;
  • пустой огнетушитель;
  • пластиковые бутылки;
  • гофрированная труба и бревно;
  • сантехнические пластиковые трубы;
  • шланг большого диаметра;
  • велосипедное колесо;
  • воздушный компрессор.

Вариантов достаточно много. Представленные материалы очень доступны. Их можно приобрести в магазинах или найти в гараже.


Как собрать?

Рассмотрим, как сделать насос своими руками из подручных материалов.

От стиральной машины

Рабочей помпе от стиральной машины можно подарить вторую жизнь и приспособить в качестве садового насоса.

Но нужно учесть, что подойдут только модели с производительностью от 30 л/ч. Такие помпы устанавливались, например, в стиральные машины «Ручеек», советского производства.

Инструменты:

  • раздвижной ключ;
  • плоскогубцы;
  • отвертка;
  • нож.

Материалы:

  1. Шланг диаметром 20 мм. Длина шланга подбирается исходя из расстояния до емкости.
  2. Шланг для подключения к системе полива.
  3. Пластиковая коробка.
  4. Реле-автомат. Подойдет реле от холодильника.
  5. Медная проволока.
  6. Сетевой шнур с вилкой.
  7. Сантехнический адаптер и тройник диаметром 20 мм.
  8. 4-6 металлических хомутов.
  9. Стальная пластина 30х30 см.
  10. Узкая стальная пластина длиной 30 см.
  11. 2 комплекта (болт, гайка 2 шайбы) диаметром 10 мм.

Сборка:

  1. foto47283-3Установить насос на стальную пластину 30х30 см.
  2. Поверх двигателя уложить узкую пластину, ровно посередине и согнуть ее по стенкам корпуса двигателя.
  3. Отогнуть остаток пластины с двух сторон и сделать отметки для будущего крепления двигателя.
  4. По отметкам высверлить отверстия.
  5. При помощи болтов и гаек закрепить двигатель с помпой на пластине.
  6. На отводной патрубок натянуть шланг для подключения к системе полива и зафиксировать его хомутом.
  7. Также натянуть и зафиксировать шланг на всасывающем патрубке.
  8. На конец отводного шланга надеть сантехнический адаптер, к нему присоединить тройник. К этому разветвлению можно подключать несколько лент капельного полива или шланги, протянув их в разные зоны участка.

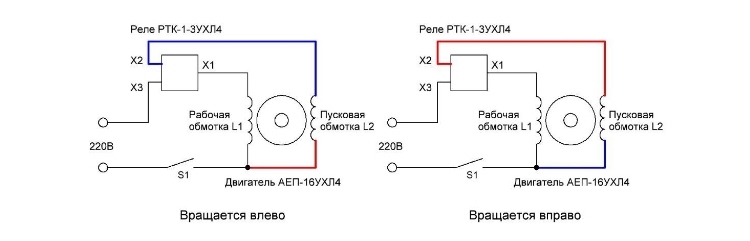

Далее необходимо правильно подключить двигатель. Стоит учесть, что некоторые модели имеют 3 провода для подключения одинакового цвета.

Инструкция:

  • любой провод от двигателя, соединить с одним концом сетевого шнура;
  • от этого соединения отвести еще один провод и подключить его к контакту «вход» на реле;
  • к контакту «выход» на реле подключить оставшийся провод с двигателя;
  • реле поместить в пластиковую коробку и закрепить ее на металлической пластине, рядом с двигателем, при помощи шурупа.

Далее необходимо проверить в какую сторону вращается вал мотора. Если вращение левое, то потребуется поменять местами провода «входа» и «выхода» на реле. Схема приведена ниже.

foto47283-4

После подключения стоит опустить всасывающий шланг в емкость и проверить работу насоса. Помпа от стиральной машины не предназначена для долгой работы под нагрузкой.

Такой насос подойдет для полива в течение 30 минут или часа. Потребуется периодически отключать питание для остывания двигателя.

Как использовать насос от стиральной машины для полива, подскажет видео:

Ручная помпа с прямым изливом

Ручной насос с прямым изливом представляет собой гильзу с поршнем. Принцип работы и внешний вид насоса схож с устройством для накачивания велосипедных колес. Владельцу необходимо поднимать и опускать рукоятку. При каждом движении поршень будет забирать воду и перенаправлять ее в отводную линию.


Инструменты:

  • паяльник для монтажа пластиковых труб;
  • набор отверток;
  • пассатижи;
  • сверло 5-10 мм;
  • электрическая или ручная дрель.

Материалы:

  1. foto47283-5ПВХ труба диаметром 50 миллиметров.
  2. Муфта к трубе того же диаметра.
  3. ПВХ труба 25 мм.
  4. Отвод 25 мм.
  5. ПВХ заглушка 50 мм.
  6. Кусок автомобильной камеры.
  7. Запорный обратный клапан 15 мм.
  8. Пустой баллон от силиконового герметика.
  9. Металлический хомут.
  10. Адаптер 25 мм с внутренней резьбой.
  11. Штуцер под шланг 25 мм с наружной резьбой.
  12. ПВХ тройник 25 мм.
  13. Комплект болт, гайка, 2 шайбы 10 мм.

Сборка:

  1. В ПВХ заглушке просверлить 6-10 отверстий по периметру и одно по центру. Диаметр отверстий: 5 мм по периметру, 10 мм центральное.
  2. Вырезать из куска камеры круг 50 мм и вставить внутрь заглушки.
  3. Резиновый круг закрепить болтом и гайкой по центру заглушки.
  4. ПВХ трубу 50 мм опустить в колодец для замера длины, с выступом 10-15 см над землей. Лишнее отрезать.
  5. Изготовленный клапан-заглушку зафиксировать с одного конца трубы 50 мм.
  6. На второй конец трубы также приготовить заглушку с отверстием по центру 25 мм.
  7. Теперь требуется смонтировать поршневую часть. Нужно от силиконового баллончика отрезать резьбовой наконечник.
  8. Внутри баллончика, на расстоянии 10 см от срезанного носика, впаять обратный клапан. Направляющая стрелка клапана должна указывать в сторону выхода.
  9. На трубу 50 мм надеть заглушку.
  10. Один конец трубы спаять с обратным клапаном в баллончике.
  11. Вставить поршень с магистральным отводом в трубу 50 мм и надеть заглушку.
  12. Далее требуется срезать часть трубу. Ее длина должна быть на 50-70 см длиннее трубы 50 мм.
  13. На конец трубы напаивается центральной частью тройник 25 мм.
  14. В сторону отвода воды на тройник напаивается кусок трубы 25 мм, а на ее конец адаптер с внутренней резьбой. В адаптер вкручивается штуцер.
  15. Ко второму отводу припаивается кусок трубы длиной 20 см. Второй конец этой трубы заглушить.
  16. На штуцер надеть шланг и зафиксировать хомутом.

Теперь остается проверить работу насоса. Владелец должен опустить рукоятку на дно направляющей трубы и поднять ее. После каждого поднятия воды поступает в шланг.

Из пластиковых бутылок

Этот насос подойдет для полива небольших клумб или грядок. Устройство состоит из двух пластиковых бутылок. Работает по принципу самотека, но с предварительной откачкой воды из емкости.

Инструменты:

  • канцелярский нож;
  • ножницы;
  • немного силикона.

Детали:

  1. foto47283-62 пластиковые бутылки и одна крышка. Обязательно, чтобы бутылки были из плотного жесткого пластика.
  2. 10-15 см пластиковая труба диаметром 15-20 мм, в зависимости от диаметра горлышка бутылки.
  3. Кусок шланга диаметром 20 мм длиной под размер системы полива.

Монтаж:

  1. Из пластиковой крышки от бутылки вынуть резиновую прокладку.
  2. Ножницами необходимо срезать по кругу часть прокладки, уменьшив ее диаметр.
  3. Оставить по окружности прокладки нетронутое место размером 1 см.
  4. Отрезать от бутылки верхнюю часть с горлышком.
  5. В крышке ровно по середине сделать отверстие диаметром 5-8 мм.
  6. Вставить прокладку в крышку и закрутить на горлышко отрезанной части. Таким образом получился лепестковый клапан.
  7. В клапан, с задней стороны, вставить трубку.
  8. Отрезать от второй бутылки донную часть.
  9. Надеть эту бутылку на обратный конец трубки.
  10. Должна получиться двусторонняя воронка с клапаном и трубкой внутри.
  11. Просунуть руку в дно бутылки и на конец трубки натянуть шланг.
  12. Насос собран.

Чтобы откачать воду, потребуется поместить клапанную часть в емкость, несколькими движениями сместить эту часть вверх-вниз. Вода наберется в большую бутылку, а дальше начнет литься самотеком.

Как поливать огород из бочки при помощи пластиковой бутылки, подскажет видео:

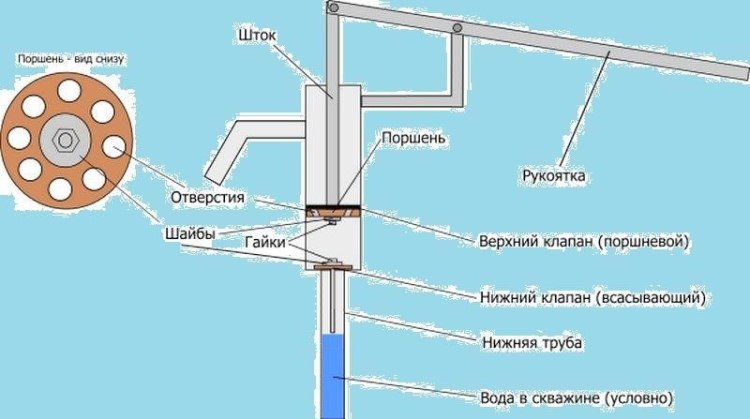

Поршневой скважинный

Данная модель работает по принципу создания разреженного воздуха в гильзе устройства. Разрежение достигается ходом поршня. В зависимости от диаметра гильзы и поршня, насос может осуществлять забор воды из скважин глубиной до 15 м.

Инструменты:

  • гаечные ключи 10-17 мм;
  • резак болгарка;
  • электрическая дрель;
  • сверла 10-12 мм;
  • электрическая сварка.

Материалы:

  1. Металлическая труба, диаметром до 80 мм.
  2. Металлическая труба 20-25 мм.
  3. Металлический патрубок длиной 10-15 см, диаметром 20-25 мм с резьбой на одном конце.
  4. Пластина из металла, толщиной 10-20 мм.
  5. 2 кронштейна.
  6. Длинный металлический прут 10-20 мм.
  7. Кусок резины.

Сборка:

  1. В трубе диаметром 80 мм просверлить отверстие на уровне 20 см ниже верхней кромки. Отрезать от трубы 20-25 мм диаметром кусок длиной 40 см. На конце можно сделать изгиб или навернуть резьбу.
  2. Ровный конец трубы приварить к основной трубе над местом, с просверленным ранее отверстием. Основная гильза с отводной трубой готова.
  3. Отрезать от стального листа квадрат 20х20 см. По центру квадрата болгаркой вырезать отверстие диаметром 80 мм. Установить на пластину гильзу и обварить по кругу.
  4. В каждом углу пластины просверлить отверстия под крепления болтов. Гильза со стойкой готовы.
  5. Из листовой пластины вырезать квадрат 40х40 см.
  6. Квадрат уложить на верхнюю часть гильзы и обварить сваркой по кругу. В центре квадрата просверлить отверстие 15 мм. Поверх него наварить патрубок из трубы 20 мм.
  7. Ровно в противоположной от сливного патрубка стороне на верхнюю пластину наварить две металлические пластины длиной 30 см. Расстояние между пластинами должно быть 20-25 мм. В верхних частях пластин просверлить отверстия 10 мм под крепление рукоятки.
  8. В металлической трубе диаметром 20 мм просверлить отверстие на расстоянии 30-40 см от одного конца. Этот конец необходимо обжать молотком и просверлить в нем отверстие под кронштейн.
  9. Вставить трубу между пластин и зафиксировать болтом. Рукоятка на гильзе готова.
  10. На обжатый конец рукоятки надеть кронштейн и зафиксировать сквозным болтом.
foto47283-7

Теперь необходимо собрать поршень:

  1. Из листовой стали вырезать 3-4 ровных круга диаметром чуть менее диаметра гильзы (78-79 мм).
  2. Три круга собрать в стопку и просверлить 3-5 отверстий по краям и одно ровно посередине.
  3. В 4 заготовки просверлить 1 отверстие диаметром 15-20 мм. Отверстие просверливается с края. Далее необходимо просверлить еще одно отверстие по центру.
  4. Вырезать 2 круглых резиновых куска, диаметром равным размеру металлических заготовок.
  5. На заготовку с 2 отверстиями наложить резину и зафиксировать болтом по центру.
  6. На стопку из 3 кругов также наложить резину и зафиксировать болтом по центру.
  7. Нарезать на конце металлического прута резьбу. Длина резьбы должна быть на 1-2 см больше высоты поршня.
  8. Вставить прут в верхнюю крышку гильзы. Надеть на конец прута поршень из трех металлических кругов и резины. Надевать необходимо со стороны резиновой накладки.
  9. Зафиксировать поршень на пруте гайкой.
  10. Оттянуть поршень внутрь гильзы, вставить оставшуюся заготовку резиновой накладкой вперед и обварить сваркой.
  11. Верхний конец прута приварить к кронштейну на рукоятке.
  12. От нижней подсоединить трубу 25 мм и опустить ее в скважину.
  13. Насос готов.

Далее потребуется зафиксировать его над скважиной. Для этого потребуется залить цементом небольшую площадку. После застывания цемента ровно по отверстиям стойки просверлить отверстия и закрепить насос на анкерные болты.


Спиральный насос

Данная модель может использоваться для забора воды из рек и ручьев. Работает от энергии вращения ведомого колеса. Колесо оснащается лопастями, которые приводятся в движение за счет течения реки. Вода же передается через установленный по спирали шланг.

Инструменты:

  • электрическая дрель;
  • сварка;
  • гаечные ключи;
  • болгарка.

Материалы:

  1. foto47283-8Металлические трубы 20 мм, длиной до 2 м, 5-6 шт.
  2. Шланг диаметром 25-35 мм. Длина до 15 м.
  3. Кусок ПВХ трубы 150 мм, длиной 20 см.
  4. ПВХ переходник 150-50-35.
  5. Хомуты 25 шт.
  6. Подшипник с внутренним диаметром 50 мм.
  7. Металлическая пластина толщиной 1 см.
  8. Металлическая труба 50 мм.
  9. Тонкая листовая сталь.
  10. Крепежные детали (болты, гайки, шайбы).

Производство:

  1. Из металлической пластины вырезать 2 круга диаметром 20 см.
  2. По центру заготовок сделать болгаркой отверстия 60 мм.
  3. Обе пластины наварить на подшипник с двух сторон.
  4. Подшипник надеть на трубу 50 мм, на расстояние не менее 20 см от конца трубы.
  5. Между пластин вставить трубы 20 мм и обварить. Из труб формируется конструкция по типу спиц на колесе. Трубы устанавливаются на одинаковом расстоянии.
  6. Вырезать из листовой стали прямоугольные пластины и закрепить на концах труб.
  7. Уложить по трубам шланг спиралью.
  8. На внешний конец шланга закрепить ПВХ переходник 150-50-35. Со стороны диаметра 150 в переходник вставить кусок трубы 150 мм. Зафиксировать переходник рядом с лопастью.
  9. На центральную часть трубы приварить патрубок диаметром 50 мм, под углом 90 градусов.
  10. На патрубок надеть переходник 50-150. Образуется воронка излива.
  11. Внутренний конец шланга закрепить на спице колеса на наиболее близком расстоянии к воронке.
  12. Опустить колесо в реку, закрепив центральную трубы на берегу. Это можно сделать при помощи длинных скоб.
Конец трубы можно оснастить шлангом. При вращении колеса вода будет попадать в шланг, а при полном повороте выводится в центральную воронку.

Видео-обзор самодельного насоса:

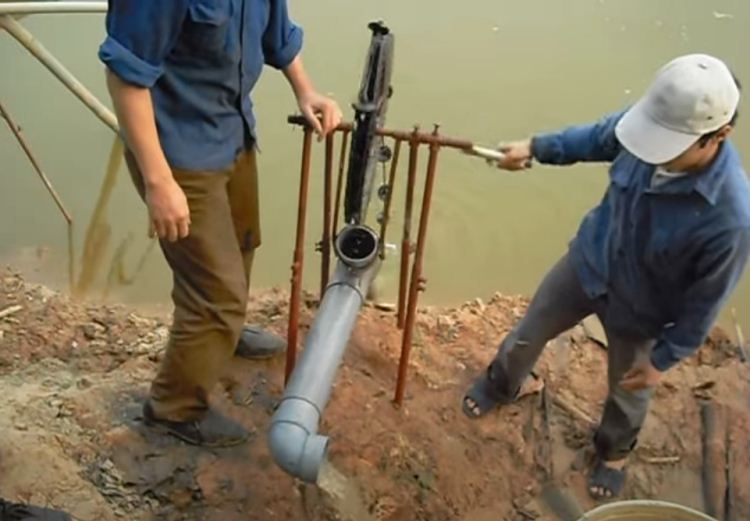

Из велосипедного колеса

Эта модель собирается из велосипедного колеса, ПВХ труб, веревки и поршней. Работает за счет вращения колеса. Забор воды производится поршнями, прикрепленными к веревке. Модель используется для забора воды из естественных источников или бассейнов.

Инструменты:

  • сварочный аппарат;
  • набор ключей;
  • отвертка;
  • пассатижи.

Материалы:

  1. ПВХ трубы 150 мм.
  2. ПВХ тройник 1 шт.
  3. ПВХ угол 90 градусов с крышкой для прочистки 1 шт.
  4. Длинная веревка.
  5. Колесо.
  6. Шкив.
  7. Поршни. Можно использовать плотные стаканы из пластика.
  8. 2 трубы 25 мм длиной до 2 м.
  9. Металлический прут равный по диаметру втулки колеса.
  10. 2 подшипника того же внутреннего диаметра.
  11. Г — образная ручка.

Сборка:

  1. На концы труб приварить подшипники.
  2. Продеть в один подшипник металлический прут, а в него колесо. Продеть конец прута во второй подшипник.
  3. Приварить к свободному, длинному концу прута ручку.
  4. Вкопать стойку с колесом в землю вблизи источника воды.
  5. Надеть трубу на угол. Длина трубы на 40 см меньше глубины источника.
  6. На конец трубы прикрепить шкив.
  7. В угол вставить кусок трубы длиной на 20 см больше диаметра колеса.
  8. Надеть на трубу тройник.
  9. От тройника протянуть магистральную трубу.
  10. Через трубу, шкив и колесо протянуть веревку и, натянув, закрепить ее.
  11. На веревку, через равные промежутки, закрепить поршни.

При вращении, наполненные поршни будут выходить из трубы, опущенной в воду и изливаться в горловину тройника.

foto47283-9

Из компрессора

Этот насос работает по принципу эрлифта. Вода нагнетается за счет давления воздуха.

Инструменты:

  • набор отверток;
  • пассатижи;
  • герметик;
  • хомуты.

Материалы:

  1. ПВХ труба 25 мм и длиной, равной половине глубины скважины.
  2. Такой же длины шланг 20 мм.
  3. Кусок резиновой трубки диаметром 15 мм.
  4. Такая же трубка, но загнутая под углом 90 градусов.
  5. Медная трубка длиной 30 см.
  6. Компрессор от холодильника.
  7. Шнур питания с вилкой.

Сборка:

  1. Вставить в трубку нагнетания воздуха компрессора прямой отрезок резиновой трубы и скрепить хомутом.
  2. На патрубок надеть шланг и зафиксировать герметиком и хомутом.
  3. На второй конец шланга надеть согнутый резиновый патрубок.
  4. В патрубок вставить медную трубку.
  5. Все скрепить хомутом.
  6. Трубку вставить в конец ПВХ трубы.
  7. По всей длине трубу и шланг скрепить хомутами друг с другом.
  8. Опустить трубу в скважину.
  9. Включить компрессор.

Труба заполнится водой из скважины, а нагнетаемый воздух будет поднимать ее на верх, в распределительную линию. Производительность такого насоса зависит от мощности компрессора.

foto47283-11

Волновой

Этот тип насоса также предназначен для забора воды из рек и водоемов, но только при наличии волн и течения. Состоит насос из гофрированной пластиковой трубы, бревна и зафиксированной стойки. При волнении воды бревно качается, провоцируя сжатие и разжатие гофрированной трубы, и перемещение воды.

Инструменты:

  • пассатижи;
  • дрель;
  • сварка;
  • кувалда.

Материалы:

  1. Гофрированная труба длиной 50 см, диаметром 150 мм.
  2. 2 заглушки 150 мм.
  3. 2 болта 17 мм.
  4. Металлический прут длиной 70 см.
  5. 2 шланга диаметром 25 мм.
  6. 2 адаптера с двусторонней резьбой 20 мм.
  7. Бревно.
  8. Металлическое кольцо диаметром 70 мм.
  9. Металлическая труба 50 мм, длина в зависимости от глубины источника воды + погружение в грунт.
  10. 2 прута длиной 50 см.

Сборка:

  1. На трубу 50 мм надеть кольцо.
  2. К кольцу приварить прут длиной 70 см.
  3. К пруту приварить еще один прут длиной 70 см. На конец прута нарезать резьбу.
  4. Приварить на угол 2 прутьев болт диаметром 17 мм.
  5. В двух заглушках сделать отверстия 20 мм и зафиксировать в них адаптеры.
  6. Надеть заглушки на гофру с двух сторон.
  7. По центру заглушек сделать отверстия 17 мм.
  8. К трубе 50 мм приварить прут 70 см.
  9. К пруту под углом 90 градусов приварить болт 17 мм.
  10. Вставить оба болта в отверстия заглушек и зафиксировать гайками.
  11. Вбить трубу в дно источника.
  12. Просверлить по центру бревно.
  13. В отверстие бревна вставить нижний прут с резьбой.
  14. Зафиксировать бревно гайкой.
  15. Задеть на адаптеры всасывающий и магистральный шланги.

При смещении бревна вверх-вниз, гофра будет менять свою длину, при этом всасывая и перенаправляя воду в магистральный шланг.

foto47283-10

Правила эксплуатации водяных приспособлений

При эксплуатации самодельных насосов стоит учесть:

  1. Электрические двигатели от различных устройств часто не предназначены для работы под нагрузкой длительное время. Необходимо оснащать их таймером иле реле.
  2. Все соединения должны иметь жесткую фиксацию.
  3. Частое использование различных переходников и иной фурнитуры нагружает двигатель или иную систему передачи энергии.
  4. Пользователь также должен учитывать, что самодельные насосы часто не справляются с большим объемом работы и имеют низкую производительность.

Заключение

Самодельный насос может стать хорошей заменой профессионального оборудования, но низко производительной. Предложенные схемы устройств являются базовыми. Их можно самостоятельно доработать, улучшив конструкцию, прочность и производительность.
