Нефтеуловитель (нефтеловушка) для очистки сточных вод

Нефтеуловитель (нефтеловушка) для очистки сточных вод

Высокие концентрации нефтепродуктов в окружающей среде способны вызвать нарушение естественных процессов в природе. Попадая в канализационные сети, они угнетают жизнедеятельность не только животных и растений, но и самого человека. Поэтому сегодня на фоне роста потребления нефти возросла и потребность в очистительных системах – нефтеловушках.

Что это такое?

Нефтеловушки (нефтеуловители, маслобензоотделители) – это устройства, предназначенные для очистки сточных вод от:

  • нефти,
  • масляных примесей,
  • трудноосаждаемых взвесей.

Используются как для очистки промышленных, так и хозяйственно-бытовых и поверхностных стоков перед сбросом в общую канализацию, водоём или при повторном применении.

Важно. На нефтеперерабатывающих предприятиях нефтеловушки применяют для дополнительной очистки воды, использованной при производстве.


Установка нефтеловушек является обязательной, если концентрация нефтепродуктов в сточных водах превышает показатель 100 мл/л. Они способны удерживать загрязняющие вещества, размер которых не больше 80 мкм.

foto66-2
Их устанавливают в:

  • гаражах;
  • автостоянках;
  • железных дорогах;
  • автозаправочных станциях;
  • морских портах;
  • автомойках;
  • лакокрасочных предприятиях;
  • аэропортах;
  • нефтеперерабатывающих предприятиях и т.д.

Принцип работы нефтеуловителей

Принцип работы маслобензоотделителей основан на разнице плотности примесей и воды. Весь процесс очистки происходит в 2 этапа:

  • оседание и сбор взвешенных частиц;
  • укрупнение и отсос нефтепродуктов.

Загрязняющие вещества с более низкой плотностью всплывают на поверхность воды (нефть, масла), а с более высокой (песок и т.д.) – выпадают в виде осадка на дно.

Эффективность данного оборудования составляет 90-95% и во многом зависит от правильной работы скребовых транспортёров, которые сдвигают всплывающий слой к нефтесборным трубам, и фильтров.

Для повышения эффективности современные маслобензоотделители оснащают дополнительными элементами, такими как:

  • коалесцентные модули,
  • сорбционные фильтры,
  • водоотталкивающие устройства на входе в систему.

Нефтеловушки в зависимости от вида установки разделяются на:

  • Напорные. Жидкость движется внутри очистного сооружения за счёт насосов.
  • Самотёчные. Вода течёт из-за разницы высоты между впускными и выпускными отверстиями. Средняя скорость движения должна быть 0,005-0,01м/с.
  • Накопительные. Жидкость предварительно накапливается в резервуаре установки, где в дальнейшем происходит отделение нефтепродуктов.
Важно. По степени очистки лучшими считаются устройства, работающие в самотёчном режиме.

При соблюдении всех норм, жидкость становится пригодной для сброса в рыбохозяйственные водоёмы. Но нужно отметить, что сама система механические примеси улавливает с трудом, на входе необходимо установить пескоуловитель. Без данного оборудования взвешенные частицы удаляются из воды лишь на 50-70%.

Виды нефтеуловителей

Нефтелоувители по типу конструкции могут быть:

  • горизонтальные;
  • вертикальные.

Горизонтальные

Представляют собой резервуар прямоугольной формы, разделённый на секции. Здесь жидкость движется с помощью гравитационных сил, и сбор загрязняющих веществ происходит за счёт разной плотности веществ.

Накопленные нефтепродукты удаляются с помощью нефтесборной щелевой трубы, а осадок выпадает в приямок и отсасывается с помощью пескового насоса.

Среди горизонтальных типов маслобензоотделителей есть более усовершенствованные виды:

  • Радиальные нефтеловушки используются в нефтеперерабатывающих заводах. Их основное преимущество – наличие скребков, которые сгребают загрязнители в места их отвода. За счёт чего очищенные стоки получаются более светлыми.
  • Тонкослойные (многоярусные). Многоярусные маслобензоотделители более компактны и экономичны. Зона отстаивания в них разделена пластинами на ряды, которые объединяясь, образуют блоки. Такая конструкция установки позволяет использовать объём ёмкости более продуктивно.

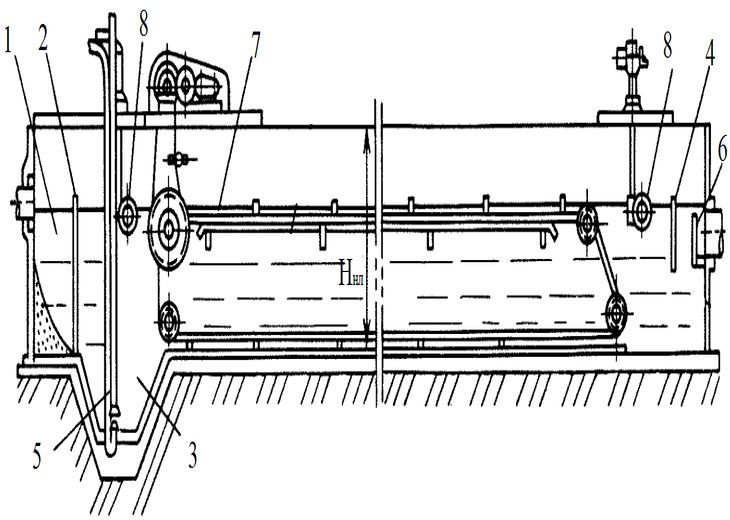

Далее можете ознакомиться со схемой горизонтальной нефтеловушки:

foto66-2

Вертикальные

Резервуар вертикальных маслобензоотделителей представлен в виде цилиндра. Он работает в самотёчном режиме и осуществляет одноступенчатую систему очистки.

Отличается небольшим размером и производительностью (50 л/с). Основным очищающим элементом является коалисцентный модуль.

Далее можете ознакомиться с чертежом вертикальной нефтеловушки:

foto66-3

Описание конструкции

Стандартная система очистки нефтепродуктов содержит следующие элементы:

  1. корпус (может быть выполнен из различных материалов: железобетон, стеклопластик и т.д.);
  2. вентиляционное отверстие;
  3. перегородка;
  4. впускные и выпускные патрубки;
  5. коалесцентный модуль;
  6. сетчатый фильтр;
  7. лестница;
  8. патрубок для удаления нефтепродуктов;
  9. смотровой колодец.

В своём корпусе маслобезоотделитель может содержать дополнительные блоки с:

  • пескоуловителем,
  • сорбционным фильтром (кокосовая стружка, фиброил, уголь) или устройством для откачки загрязнителей в отдельный резервуар.

Системы со встроенными блоками дополнительной очистки экономически более выгодны и позволяют уменьшить концентрацию загрязняющих веществ.

Важно. Наиболее эффективными считаются нефтеловушки со встроенным пескоуловителем и угольным фильтром. Наличие блока с угольным фильтром  позволяет уменьшить количество нефтепродуктов в стоках до 0,05 мл/л.

Также на устройство могут быть установлены датчики и сигнализаторы, сообщающие о заполнении отсеков с загрязнителями или об аварии.

foto66-6Корпус нефтеловушек для производственных стоков изготавливают из:

  • бетона;
  • полиэтилена;
  • стеклопластика;
  • металла;
  • полипропилена.

Наибольшее распространение получили нефтеуловители, корпус которых выполнен из армированного стеклопластика.

Металлические и бетонные корпуса изготавливают и монтируют на месте. Из стеклопластика, полиэтилена, полипропилена, стали производят модульные установки, которые к месту назначения привозятся в готовом виде.

Технология очистки на примере модели ЛОС-Н

В соответствии с техническим паспортом, установка ЛОС-Н рассчитана на очистку стоков концентрация нефтепродуктов в которой не превышает 80-120 мг/л, взвешенных веществ – не более 200 мг/л. Если показатели превышают вышеописанные, необходима установка пескоуловителя.

Очищенная вода подходит для сброса в общую канализацию, рыбохозяйственные водоёмы, грунт.

Очистка происходит следующим образом:

  1. По входному патрубку вода поступает в первую секцию установки. Здесь за счёт сетчатого фильтра концентрация загрязнителей (песка) снижается до 50 мг/л.
  2. Отсюда стоки поступают в отдел с коалисцентным фильтром. Он представляет собой пластины из поливинилхлорида, склеенные между собой. Данный модуль обеспечивает более эффективное всплывание и укрупнение масляных пятен.
  3. На поверхности появляется нефтяная плёнка, которая удаляется насосом или доочищается с помощью сорбционных фильтров.

Производительность ЛОС-Н в зависимости от модели может быть от 500 мл до 100 л/с. После прохождения всех трёх отделов (сетчатый, коалисцетный, сорбционный фильтр), концентрация нефтепродуктов в стоках уменьшатся до 0,3-0,05 мг/л, мелкодисперсных взвесей – до 10-12 мг/л.

Расчеты перед установкой

foto66-7Все расчёты сводятся к определению:

  • количества остаточных загрязнителей после прохождения через систему;
  • размеров установки;
  • эффективности.

К примеру, для расчёта производительности нефтеловушки для ливневой канализации можно воспользоваться следующей формулой:

Q=S х P х a

  • Q – производительность (л/с);
  • P – максимально возможное количество осадков на м2 (л/с);
  • S – территория на которую рассчитано устройство (м2);
  • а – коэффициент впитывания.

Габариты системы проектируют, отталкиваясь от того, что жидкость будет находиться в системе не менее 2 часов. Нормативы для очистных сооружений установлены в соответствии с СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Как правило, нефтеуловители за 1 с способны очистить от 1 до 70 л воды. Но по индивидуальному заказу могут быть изготовлены и более мощные системы. Средний срок службы оборудования —  50 лет.

Монтаж

Маслобензоотделитель необходимо установить в непосредственной близости к загрязнителю. Это может быть проезжая часть, газон, помещение и т.д.

По месту размещения нефтеловушки могут быть:

  • подземные;
  • надземные;
  • мобильные.

foto66-8Надземные нефтеуловители чаще всего можно встретить внутри помещений, мобильные – на железнодорожных станциях, морских портах и т.д.

Модульные маслобензоотделители к месту назначения привозят в укомплектованном виде.

В случае с подземным нефтеуловителем монтаж устройства происходит следующим образом:

  • корпус оборудования помещают в заранее подготовленный котлован (углубляется в землю не более чем на 2,5 м);
  • впускные и выпускные трубы соединяются с канализацией;
  • включают вентиляцию;
  • края установки засыпают песком.

При этом дно котлована должно быть ровным, в случае необходимости его укрепляют. Обеспечивают лёгкий доступ к смотровым колодцам и фильтрам.

Обслуживание

Одна система может накапливать и хранить загрязнители от 5-6 месяцев до нескольких лет. Если нефтеуловитель оснащён датчиком, сообщающим о заполнении отсека с нефтепродуктами, очистку сборной ёмкости выполняют после получения сигнала. В случае, если датчики отсутствуют, степень переполненности определяют визуально.

Регулярные проверки оборудования включают следующие мероприятия:

  • осмотр и чистка сетчатого и коэалисцентного фильтра;
  • контроль степени накопления осадка;
  • замена сорбционного фильтра (раз в 1-2 года).
Один раз в 2 года рекомендуется полностью разгрузить нефтеуловитель и промыть всю установку.

Критерии выбора нефтеловушки

Маслобензоотделители выбирают, отталкиваясь от необходимой степени очистки стоков. В системах I класса концентрация остаточных нефтепродуктов составляет 0-5 мл/л, II класса – до 5 мл/л.

foto66-9Также в принятии решения о выборе того или иного оборудования имеет значение:

  • место установки;
  • необходимая производительность;
  • виды загрязнителей и т.д.

Цена на нефтеловушки зависит от производительности, типа конструкции. По Москве и Санкт-Петербургу минимальная стоимость — 100 тыс.рублей.

Чаще всего маслобензоотделители можно встретить на промышленных предприятиях. В конструкции установки нет ничего сложного, но её необходимо правильно установить и регулярно проводить осмотр. Детали легко очищаются водой.

Производители нефтеуловителей гарантируют срок службы не менее 25 лет. Тип системы выбирается совместно с инженерами на основе проведённых расчётов.

Производители

Наиболее популярные производители и поставщики нефтеуловителей:

Видео по теме

Предлагаем посмотреть видео о том, что такое нефтеловушка, для чего она нужна и как работает:

Заключение

Нефтеловушка является незаменимым устройством для очистки сточных вод от нефтяных и маслянистых взвесей. Благодаря высокой эффективности очистки, доходящей до 95%, на выходе получается чистая вода, которая пригодна для сброса в рыбохозяйственные водоёмы.

При покупке следует определится с типом конструкции и с надобностью дополнительных элементов. Например, можно увеличить эффективность очистки с помощью установки сорбционных фильтров. К тому же, обслуживание у нефтеуловителей простое, а срок эксплуатации может доходить до десятков лет.
