Что такое штуцер для шланга и как его выбрать?

Капельные системы ленточного типа требуют надежных соединений, которые будут выдерживать высокое давление воды. Для этих целей используется соединительный штуцер.

Статья даст подробное описание назначению, разновидностям и правилам выбора этого соединительного элемента. В конце будет дана инструкция, как самостоятельно присоединить шланг к штуцеру и открутить его.

Что это за деталь и для чего она нужна?

Штуцером является соединительная деталь, при помощи которой осуществляется соединение гибких магистралей для осуществления подачи газа, воды, гидравлической жидкости, горюче-смазочных материалов.

Деталь представляет собой полый металлический элемент с резьбой на одном конце и с трубкой на другом. Резьбовая сторона соединяется с трубой, а на трубку надевается шланг. Для удобства и повышения герметичности на поверхности трубки нарезаны канавки типа «елочка».


ГОСТы о соединителях

Штуцер — важный элемент соединения магистральных и распределительных линий. Его качество, резьбовые параметры и способность выдерживать давление, регулируется ГОСТами:

  • foto42957-2ГОСТ 21856-78 – регулирует стандарт качества для проходного типа соединителей, с резьбовым соединением на обеих его сторонах.

    Согласно ГОСТ, резьба должна быть одинакового шага и диаметра на обеих сторонах. Также регулируется качество материала, наличие шероховатостей на корпусе детали.

  • ГОСТ 24092-80 – регулирует качество проходных сварных типов детали. ГОСТ регламентирует качество стали предназначенной под сварочные соединения, размерные параметры детали и резьбового соединения.
  • ГОСТ 26337-84 – регламентирует качество элементов с гаечным креплением, используемых для осевых монтажных соединений.
  • ГОСТ 21857-78 – контролирует качество переходных соединителей, которые имеют разный диаметр резьбы с каждой стороны.
  • ГОСТ 24504-80 – регламентирует качество стали детали, ее размерные параметры, диаметр резьбового соединения.
Справка! Проверка качества и соответствие заданным параметрам, необходимо для точного производства детали, часто использующейся для монтажа в системах, работающих под высоким давлением.

Какие есть виды?

Штуцеры используются во многих сферах промышленности и в быту.

Существует целый набор разновидностей этих соединительных элементов, каждый со своими особенностями и техническими параметрами.

По материалу изготовления

Материал, который используется для изготовления, имеет важное значение. От него зависит рабочее давление и устойчивость к коррозии.

Для производства используются следующие материалы:

  • Нержавеющая сталь. Имеет самые высокие характеристики коррозийной устойчивости. Используется для соединения шлангов, работающих под высоким давлением.
  • Полимерные материалы. Выдерживают давление до 15 бар. Используются для соединений гибких магистралей для воды. Используются в капельных оросительных системах.

По размерам

Штуцеры для шлангов по размерным параметрам делятся на следующие категории:

  1. foto42957-3«DN» — определяет номинальный диаметр детали.
  2. «G» — диаметр резьбового соединения.
  3. «D» — размерный параметр высоты и шага «елочки».
  4. «L» — длина всей детали.
  5. «L1» — ширина резьбового соединения.
  6. «L2» — длина соединительной трубочки.
  7. «SW» — размер граней детали для монтажа ключом.

Таблица размеров, соответствующих буквенной маркировке, приведена ниже:
foto42957-8

По способу крепления

Способ крепления штуцера особенно важен. По этому параметру, детали делятся на следующие виды:

  1. Накидной или «американка». Имеет с одной стороны муфтовое расширение, а с другой -трубку с «елочкой». Крепится непосредственно к трубе с внешним резьбовым соединением при помощи гайки, которая накидывается на расширение. Между плоской поверхностью штуцера и трубы устанавливается резиновая шайба.
  2. Угловой. Используется для крепежа шлангов в местах поворота. Угловые соединители могут быть резьбового или сварного типа.
  3. Внутренняя резьба. Такое соединитель имеет внутреннее резьбовое соединение со стороны крепления к основной магистрали.
  4. Врезной. Самый распространенный тип. Имеет наружную резьбу со стороны крепления к магистрали. Может крепиться с трубой при помощи муфты или адаптера с внутренней резьбой.
  5. Тройник. Самый простой тип адаптера. Не имеет резьбы. Используется для соединения дополнительного ответвления от общей магистрали.
  6. Быстросъемный. Состоит из двух частей: соединительного адаптера и накидного штуцера. Особенностью является возможность быстрого отсоединения самого штуцера от основного адаптера.

Каждая разновидность детали может использоваться для соединения шлангов для оросительных систем на садовом участке.


По способу крепления к основной магистрали

Дополнительно, штуцеры классифицируются по способу крепления к основной магистрали.

Существуют следующие разновидности:

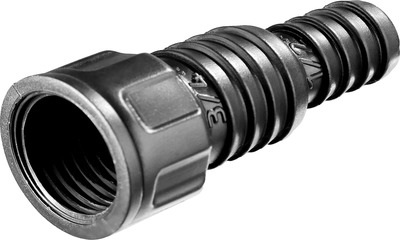

  1. foto42957-4Двухсторонний. Представляет собой полую трубку, с «елочкой» на поверхности обоих концов.

    Используется для соединения и удлинения шлангов. Дополнительный крепеж осуществляется при помощи хомутов.

  2. Сварной. Не имеет резьбы со стороны крепления к магистрали. Приваривается непосредственно к трубе или насосу.
  3. Резьбовые. Соединяются с магистралью при помощи внутренней или наружной резьбы.
  4. Переходный. Имеет с двух концов резьбовое соединение. Используется для удлинения линии.

Каждая разновидность также может использоваться для оросительных систем.

Как подобрать нужную деталь?

При выборе штуцера для шланга стоит учитывать следующие нюансы:

  1. Материал. Лучше использовать детали из нержавеющей стали. Они устойчивы к коррозии, что увеличивает их срок службы.
  2. Диаметр магистральной линии. Должен совпадать с этим же параметром на штуцере.
  3. Резьбовое соединение. Если общая линия имеет наружную резьбу, стоит приобрести накидной штуцер или врезной, но тогда придется использовать муфту того же диаметра.
  4. Вес детали. Также важный параметр, особенно для тройников и двусторонних моделей. При провисании или частых смещениях шланга, большой вес детали может привести к обрыву шланга в месте крепления.
  5. Проходной диаметр. Параметр сильно влияет на давление внутри всей системы. Если диаметр меньше размера общей магистрали, в месте соединения будет создаваться избыточное давление. Особенно это заметно при соединении от насоса.

Для садового использования подходят пластиковые модели штуцеров. Их стоит устанавливать только в местах с наименьшим воздействием на соединение. Например, на ответвления от второстепенных линий.

Внимание! К насосам, линии водоснабжения и емкости лучше присоединять металлические, латунные или нержавеющие модели. Они выдерживают нагрузку давлением.

Где и примерно по какой цене продаются?

foto42957-5Деталь используется во многих сферах. Поэтому приобрести ее очень просто.

Штуцеры реализуют магазины садового инвентаря, строительных материалов и автозапчастей. Можно легко заказать любую модель через интернет с доставкой.

Стоимость зависит от материала, способа крепления и резьбового соединения, диаметра детали. Цена металлических моделей с наружной и внутренней резьбой: от 50 до 300 рублей, в зависимости от диаметра.

Пластиковые модели более дешевые. Стоимость: от 30 до 200 рублей. Самыми дорогими считаются модели разборного типа из нержавеющей стали. Их примерная стоимость начинается от 1000 рублей. Цена также зависит от производителя и известности бренда.

Как при помощи фитинга присоединить поливочный рукав: пошаговая инструкция

Присоединить штуцер к системе полива или шлангу достаточно просто. Для соединения может понадобиться: разводной ключ, фум-лента, дополнительный адаптер.


К трубе

Перед тем как соединить штуцер к трубе, нужно узнать, есть ли на ее конце резьба. Если она есть, стоит подобрать соединительный элемент с внутренней резьбой того же диаметра.

Дельные рекомендации, как подключить шланг для полива к водопроводу
Рекомендуем статью по теме
Дельные рекомендации, как подключить шланг для полива к водопроводу

Далее необходимо:

  1. Обмотать резьбу на трубе фум-лентой.
  2. Навернуть на трубу штуцер и затянуть при помощи разводного ключа.
Справка! Если ранее была приобретена модель с наружной резьбой, придется сначала навернуть на трубу муфту, а уже в нее ввернуть штуцер.

При соединении на пластиковые трубы, для начала необходимо припаять к трубе адаптер с резьбовым соединением под штуцер.

К емкости

Для того, чтобы присоединить штуцер к емкости, необходимо:

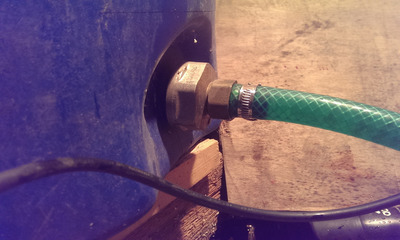

  1. foto42957-6Проделать в баке отверстие, на расстоянии 5-10 см от дна.
  2. В отверстие вставить трубу с наружной резьбой и притянуть ее к стене емкости соединительной гайкой.
  3. На вторую сторону трубу навернуть запорный кран.
  4. Если на кране, со стороны выхода наружная резьба, обмотать ее фум-лентой.
  5. Воспользоваться штуцером с внутренней резьбой и навернуть его на кран.
Важно! В случае, если на кране внутренняя резьба, придется сначала навернуть на выходной конец крана переходник из трубы того же диаметра, с резьбой на обеих сторонах, а уже на конец переходника навернуть штуцер.

К другому поливочному рукаву

Для соединения двух шлангов понадобится двусторонняя модель штуцера, диаметром на 2-5 мм меньше диаметра шлангов. Разность диаметров подбирается в зависимости от жесткости шланга. Далее требуется:

  1. Ножом подровнять концы шлангов.
  2. Надеть на обе магистрали зажимные хомуты.
  3. В один шланг вставить конец двустороннего штуцера.
  4. Зафиксировать его хомутом.
  5. Натянуть на второй коней штуцера конец второго шланга и зафиксировать хомутом.

Процесс монтажа штуцеров очень прост. Главное, чтобы совпадали диаметр детали, магистралей и резьбовые соединения.

Как открутить?

foto42957-7Открутить соединительную деталь еще проще, чем осуществить ее монтаж. Делается это при помощи рожкового или разводного ключа.

Делается это следующим образом:

  1. Слегка постучать по элементу молотком, для того чтобы сбить с резьбы окислы.
  2. Подобрать ключ по размеру граней на детали и установить его.
  3. Против часовой стрелки повернуть ключ.
Внимание! Нужно проворачивать ключ медленно и без рывков.

Заключение

Штуцер важен при монтаже шлангов для полива приусадебных участков. Он помогает присоединить шланги к любым магистралям, емкостям, насосам. При этом не требуется особенных знаний. Главное подобрать деталь нужного диаметра, учитывая ее вес, материал и внутренний проходной диаметр.
