Какие ГОСТ регулируют параметр?

Относительно ГОСТ происходит регулировка изделия не только по размеру, но и по типу используемого материала. Именно ГОСТ 8020-90 (был введён 1.07.1990) является основным стандартом для разного рода колодцев и их сетей.

foto53725-2Он включает в себя такие пункты:

  • технические требования;
  • приёмка;
  • методы контроля;
  • транспортирование и хранение;
  • форма и основные размеры устройства колодцев, в т.ч. диаметр их колец.

Как правильно расшифровать маркировку относительно размеров?

Если обратиться к таблице ГОСТ, то можно обнаружить несколько десятков наименований, которые применяются при производстве колец.

Если вести разговор про колодцы для питьевой воды, то они помечаются буквенным обозначением КС и обозначают тип изделия. В данном случае речь про стеновое кольцо рабочей камеры или горловины колодца.

Первое число в ГОСТе обозначает размерность внутреннего диаметра в дециметрах (1 дц = 10 см = 100 мм). Аналогично и к следующей цифре, которая обозначает высоту изделия. Например, ГОСТ КС 10-7. Выходит 10 дц = 100 см = 1000 мм.

Высота получается 7 дц = 70 см = 700 мм. Однако в данном случае, обращают внимание на соблюдение ГОСТа 8020-90, который предусматривает высоту на 10 мм меньше. Поучается, что какая бы высота ни была бы указана, для точности нужно отнять у неё эти 10 мм.

Стандартными наименованиями ЖБ колец для питьевой воды считаются диапазоны наименований:

  • КС 10-9,
  • КС 10-6,
  • КС 10-3.

Основные виды бетонных колодезных колец

Чтобы сделать правильный выбор в сторону нужной размерности и наименования ЖБИ, в обязательном порядке нужно разобраться, какие бывают кольца для колодцев:

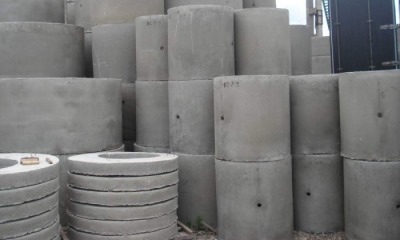

  1. foto53725-3Сквозные кольца (КС) цилиндрической конфигурации. Стандартно толщина стенки изделия идёт до 100 мм.

    Максимальный внутренний диаметр равен 2000 мм. Торцевая часть может быть выполнена как с замком, так и без него.

    При устройстве глубоких источников воды обязательно применение колец, которые усилены арматурой по периметру.

  2. Изделие по типу конструкции КЦД. Относится к группе унифицированных индустриальных материалов. Имеют внушительную прочность. Главной особенностью является наличие герметичного днища, которое предотвращает попадание нечистот в сточные воды.
  3. КЦО конструкция с опорным кольцом. Применяется для верхней части колодца.

Стандартные внешние и наружные

Стандартными диаметрами для ЖБИ колец являются размеры:

  • 840/700 мм,
  • 1160/1000 мм,
  • 1410/1250 мм.

Иногда применяются кольца диаметрами 1680/1500 мм. Также есть максимальный размер 2200/2000 мм, о котором писалось выше.

Для пластиковых колец стандартные размерности:

  • 650/600,
  • 730/680,
  • 850/800,
  • 950/900,
  • 1050/1000.
Самыми востребованными кольцами считаются размерности 1160/1000 мм у ЖБИ и 1050/1000 мм у пластика.

Если кольца нужны для питьевой воды, то лучшим вариантом будут бетонные кольца. Они полностью соответствует всем санитарным нормам.


Как определить, какой нужен?

foto53725-4Выбор диаметра кольца обычно обусловлен количеством необходимого объёма воды +10-15%.

Объём, который приходится на одно кольцо, высчитывается по формуле цилиндра — V = Sh, где:

  • S – площадь основания кольца,
  • h – это высота кольца.

Либо по второй формуле — V = πr2h, где:

  • П – это 3,14;
  • r – радиус колодезного кольца;
  • h – высота.

Следовательно, зная необходимый объём, можно точно определиться с диаметром кольца и их количеством.

Каков объем КК высотой 90 диаметром 1м?

Например: высота кольца – 890 мм, а диаметр – 1000 мм. Радиус равен половине диаметра.

Высчитываем по формуле объёма: V= 3,14*(0,5)² *0,89=0,69865 м3. Соответственно получается примерно 0,7 м3, а это 700 литров воды на одно бетонное кольцо.

Заключение

Самым подходящим вариантом, как с точки зрения цены, так и с точки зрения качества, являются ЖБИ кольца наименования КС для питьевой воды.

Они полностью соответствуют санитарно-гигиеническим нормам, удобны и просты в монтаже, а также имеют хороший выбор изделий различного диаметра и высоты. Выбор очевиден.
