Обзор автоматики для насоса скважины: изделия, характеристики, цены, способы подключения

Эффективный забор воды из скважины не может быть безопасным без контроля работы насоса и второстепенного оборудования. Но контролировать процесс самостоятельно не всегда возможно и удобно.

На помощь владельцу скважинного источника приходят автоматические системы контроля физических параметров воды. В статье подробно освещена тема, что такое автоматика для насоса скважины, описаны разновидности таких систем, схемы и наиболее надежные устройства.

Что это такое и для чего необходима?

Автоматическая система – это набор механического или электронного оборудования, которое осуществляет контроль давления и потока воды, а также защищает насос от перепада напряжения, перегрева и работы на холостом ходу.

Плюсы и минусы установки

Установка дополнительных систем имеет ряд преимуществ:

  • foto50767-2поддержание стабильного давления в водопроводной линии.
  • работа в пределах нормы дебита скважины.
  • защита от гидроудара.
  • защита от перепада напряжения и перегрева.
  • повышение срока эксплуатации насоса.
  • контроль рабочих режимов без участия владельца скважины.

К недостаткам можно отнести:

  1. Необходимость подбора оборудования с учетом множества параметров: скважины, магистральной линии, дебита, количества потребителей и расхода воды.
  2. Сложность монтажа. В некоторых случаях необходимо участие специалистов.
  3. Обустройство отдельного электрического щита.
  4. Дополнительные средства контроля имеют высокую стоимость, которая зависит от типа устройств, параметров и наличия электроники.

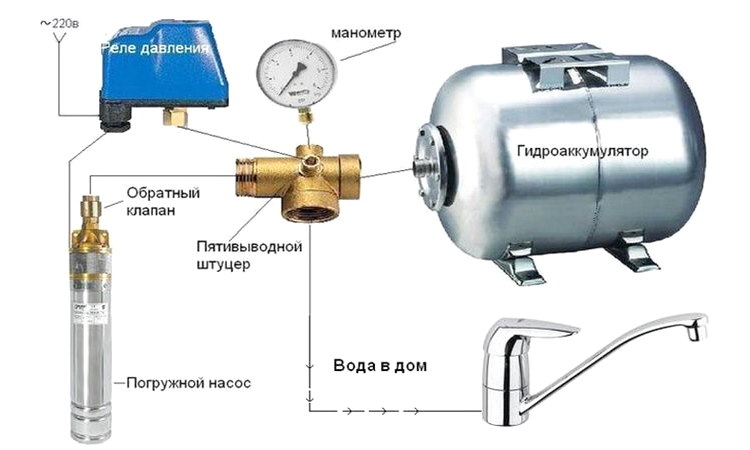

Схема с расшифровкой

Автоматика для скважинных насосов имеет несколько разновидностей. По большому счету, все элементы одинаковы, но отличаются своими параметрами, компоновкой и внедрением электронных компонентов.

Схема включает в себя:

  • погружной или поверхностный насос;
  • пятивыводной штуцер;
  • реле давления;
  • манометр контроля давления;
  • гидробак в качестве емкости для воды и дополнительного регулятора давления.

Работает система следующим образом:

  1. Работающий насос закачивает воду в гидробак до определенной точки давления согласно его параметрам.
  2. Реле давления реагирует на достижение установленной точки и отключает насос.
  3. Владелец открывает кран и расходует часть воды из гидробака, снижая давление в нем.
  4. На снижение давления реагирует реле и запускает насос для возмещения потерянного объема воды и давления.

foto50767-3

Данная схема позволяет не только поддерживать давление в системе, но и снижает количество включений и время работы насоса.

Существуют схемы, в которых отсутствует гидроаккумулятор. Вместо него устанавливается реле защиты от холостого хода. Оно позволяет контролировать работу насоса только при наличии жидкости, защищая оборудование от перегрева.

Виды, поколение

Автоматическое оборудование для скважинных насосов постоянно развивается. Отличаются такие устройства своей сложностью и наличием электронных дополнений, настроек и контроллеров учета поступающих данных. На сегодняшний день существует 3 поколения таких устройств.

Первое

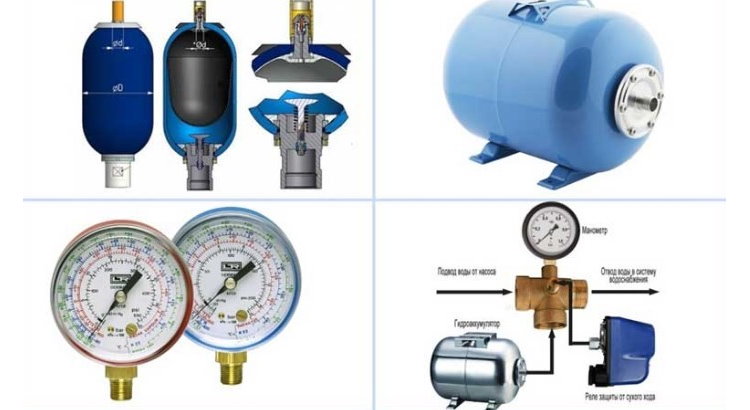

Данный тип систем относится к самым простым. Они включают в себя:

  1. Гидроаккумулятор. Это металлическая емкость, которая содержит в себе резиновый мешок. Мешок наполняется водой до определенного уровня давления. Давление контролируется вместимостью мешка, натяжением его стенок и давлением воздуха, содержащегося между мешком и стенками основной емкости.
  2. Реле давления. Контролирует давление в гидроаккумуляторе и на основе этих данных запускает или останавливает насос.
  3. Манометр. Позволяет контролировать давление в системе и регулировать настройки реле.
  4. Пятивыводной штуцер. Используется для соединения всех элементов.

Дополнением в системе может быть механический реле холостого хода. Данное устройство реагирует на наличие воды в системе и отключает насос в момент прекращения подачи жидкости. Чаще всего такой датчик устанавливается в самой скважине или на всасывающей трубе.

foto50767-4

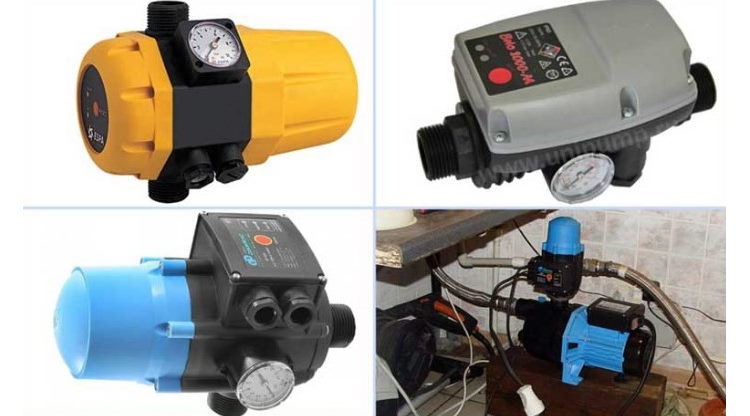

Второе

Устройства автоматики второго поколения могут включать в себя гидроаккумулятор или работать без него. Основным отличием от систем контроля первого поколения является компоновка в одном блоке, что существенно снижает занимаемый объем всей системы.


Общий блок содержит:

  • манометр и реле давления;
  • датчик холостого хода и протока;
  • температурный датчик.

При работе без гидробака блок устанавливается непосредственно на напорный выход насоса. Некоторые разновидности блока не нуждаются в настройках, так как укомплектованы под параметры насоса и скважины.

foto50767-5

Третье

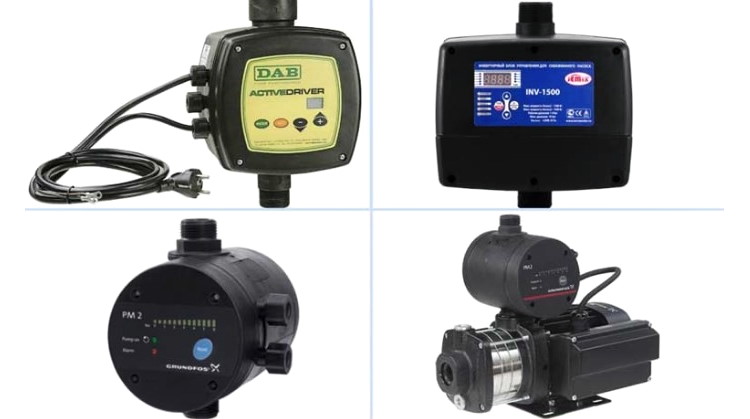

Самое совершенное оборудование, в котором совмещены механические и электронные контролеры. Оборудование способно контролировать давление и сетевое напряжение, имеется таймер включения и настройки давления согласно оборотам насоса.

Преимуществом подобных блоков является одновременный контроль всех параметров водяного потока в системе и увеличение срока эксплуатации насоса до 40%. Модули третьего поколения не нуждаются в гидробаке, что существенно снижает занимаемый объем оборудования.

foto50767-6

Варианты на рынке

Рассмотрим варианта автоматики на рынке:

Реле давления

Данный элемент электронно-механического типа. Представляет собой цилиндрический корпус с медной или латунной мембраной. Электронной частью элемента являются 2 контакта.

При увеличении давления, вода смещает мембрану, которая размыкает контакты цепи и прекращает подачу электрического тока к насосу. При снижении давления, мембрана поднимается и замыкает контакты, включая насос.

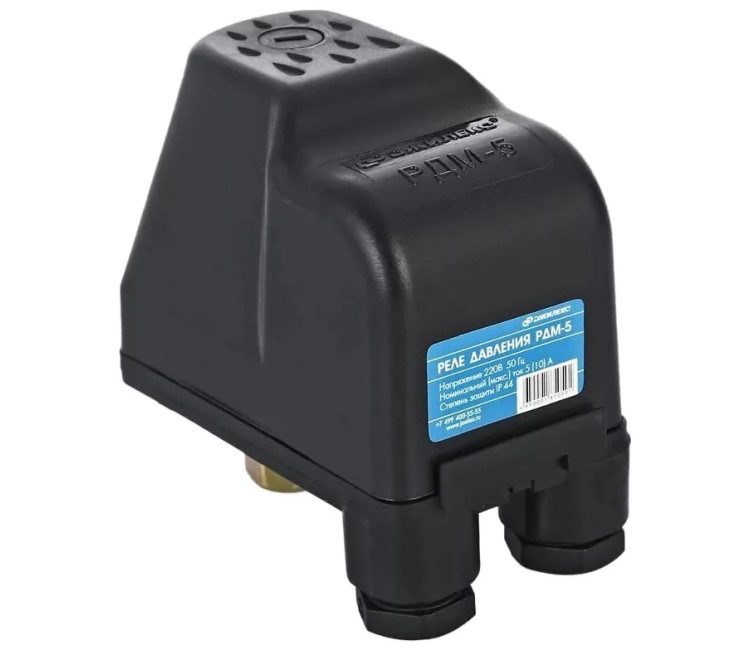

ДЖИЛЕКС РДМ-5

Бюджетная модель с высокими характеристиками эффективного контроля давления. Работает от сети 220 Вольт. Используется для работы насосного оборудования, мощность до 1,1 кВт. Рабочее давление 5,5 Бар.

Настройка осуществляется за счет плавного механического регулятора. Стоимость устройства в пределах 1000 руб. Отзывы читайте здесь.

foto50767-7

Aquario PS-5-2

Модель для насосов мощность менее 1 кВт. Оснащается плавным механическим регулятором давления под конкретную мощность насоса. Имеет блокиратор потока. Работает от сети 220 Вольт.


Эксплуатационные характеристики очень высокие за счет использования серебренных электрических контактов. Корпус устройства не взрывозащищенный. Рабочее давление 3,5 Бар. Примерная цена 800-1000 руб. Отзывы читайте здесь.

foto50767-8

Как самостоятельно подключить реле давления:

  1. От насоса фазная жила питания подключается к контакту «1».
  2. С контакта «2» жила выходит к сети электрического питания.
  3. «0» жила от насоса подключается напрямую к сети питания.
  4. К входному патрубку реле (на нем есть специальное стрелочное обозначение). Подключается труба от насоса.
  5. Нижний выходной патрубок подключается гибким шлангом к гидробаку.
  6. Боковой выходной патрубок подключается к напорной магистрали до потребителя.

Все соединение происходит за счет монтажа на пятивыводной штуцер. К его верхнему выводному патрубку подключается манометр давления.

Датчики протока и сухого хода

Данное устройство очень похоже на реле давления, но отличается принципом работы. Оно заключается в том, что устройство имеет входной и выходной патрубки и специальную жидкостную камеру. В камере находятся 2 электрических контакта.

Вода — токопроводящая среда. Находясь в ней, контакты создают цепь, которая питает насос электрическим током. Если вода отсутствует в камере, цепь размыкается, и насос отключается.

Italtecnica Spin

Устройство для насосов мощность до 1,5 кВт. Работает от сети переменного тока 220 Вольт. Имеет настройку отсечки 10 секунд – 3 минуты. Оснащен обратным клапаном.

Подходит для работы с водой, температура которой варьируется от +1 до + 50 градуса. Рабочее давление 1,5-10 Бар. Встроенный перезапуск. Примерная цена 4 500 руб.

foto50767-9

BRIO 2000 ACR

Универсальное устройство с датчиком протока, сухого хода и реле давления. Работает с насосами мощностью до 2 кВт. Имеет обратный клапан, индикаторы рабочего состояния и плавную регулировку уровня воды по давлению. Подключается к сети питания 220 Вольт. Рабочая температура воды 70 градуса. Примерная стоимость 3 000 руб.

foto50767-10

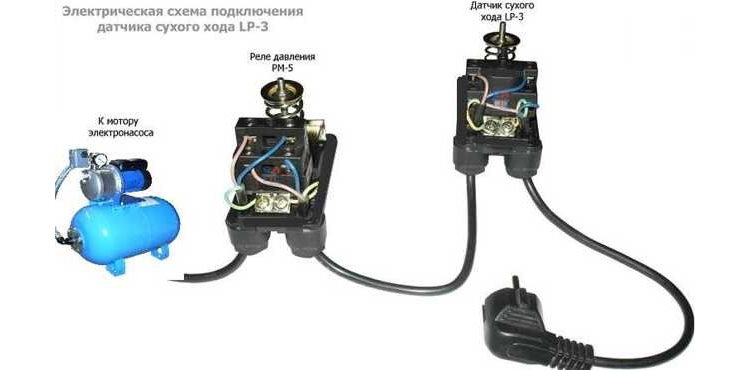

Реле протока и сухого хода подключаются следующим образом:

  1. К высасывающей трубе от насоса подключается датчик протока.
  2. К его выходному патрубку подключается реле давления.
  3. Фазная жила от насоса подключается к контакту «1» на датчике протока.
  4. От контакта «2» датчика жила подключается к контакту «1» на реле давления.
  5. От контакта «2» реле давления жила подключается к сети питания.
  6. Нулевая жила от насоса подключается напрямую.

В данной схеме стоит учитывать расположение реле давления и протока. Если проток установлен сразу после насоса, это снижает время работы на холостом ходу.

foto50767-11

Контроллеры и блоки управления

Данный тип оборудования включает в себя полностью электронную начинку без механических датчиков. Контроль давления и потока осуществляется за счет датчиков, установленных в насос или магистральную линию. Приборы имеют цифровую настройку параметров и индикаторы рабочего состояния работающего насоса.

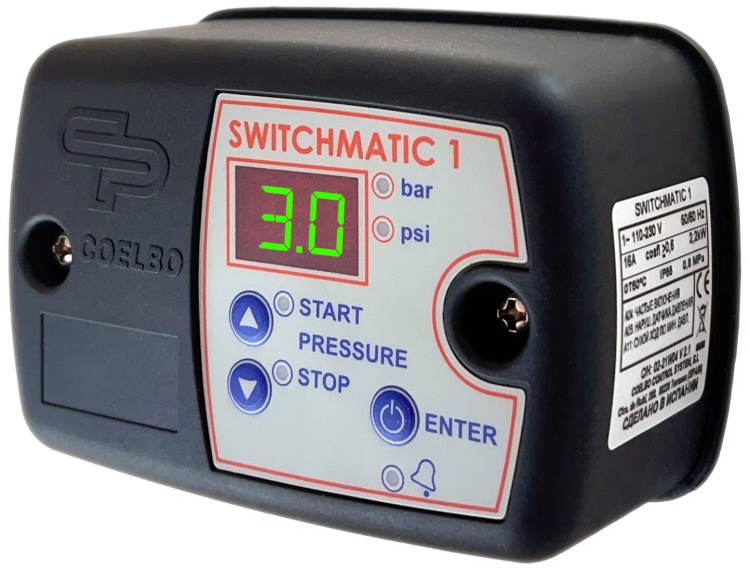

SWITCHMATIC 1

Контролер для водяных насосов со встроенным реле давления, протока, температуры и таймером. Работает от сети 220 Вольт. Подключается к водопроводной линии от насоса. Принцип работы основан на контроле давления за счет числа оборотов насоса.

Подходит для оборудования мощностью 2 кВт с рабочим давлением до 10 Бар. Имеет встроенную систему плавного запуска. Примерная стоимость 4 500 руб.

foto50767-12

Плавный пуск

Электронный блок контроля рабочих параметров насоса. Оснащен системой плавный пуск, датчиком протока и реле давления. Полностью электронный. Работает от сети 220 Вольт. Рабочее давление до 10 Бар.

Подходит для насосов мощностью 1,5 кВт. Оснащен цифровым дисплеем, датчиком температуры и электрическим предохранителем. Стоимость 5 000 руб. Отзывы читайте тут.

foto50767-13

Блоки управления имеют различные схемы подключения. Самая простая предполагает следующий алгоритм действий:

  1. Отводной патрубок вкручивается в магистральную линию за насосом через тройник и соединительный адаптер.
  2. Кабель питания подключается к клеммам «1» — фаза и «2» — 0. Кабель насоса подключается к клеммам «3» и «4».
  3. К клемме «5» подключается заземление.

Более сложные модели подключаются к распределительному щиту и имеют дополнительные соединения с реле давления и блоками защиты. Такое подключение выполняется профессиональными бригадами.


Комплекты

Данный тип оборудования включает в себя электронную и механическую защиту и контроль работы системы водоснабжения. Механические датчики протока и давления передают данные на электронный блок, который регулирует подачу воды, давление и скорость оборотов насоса.

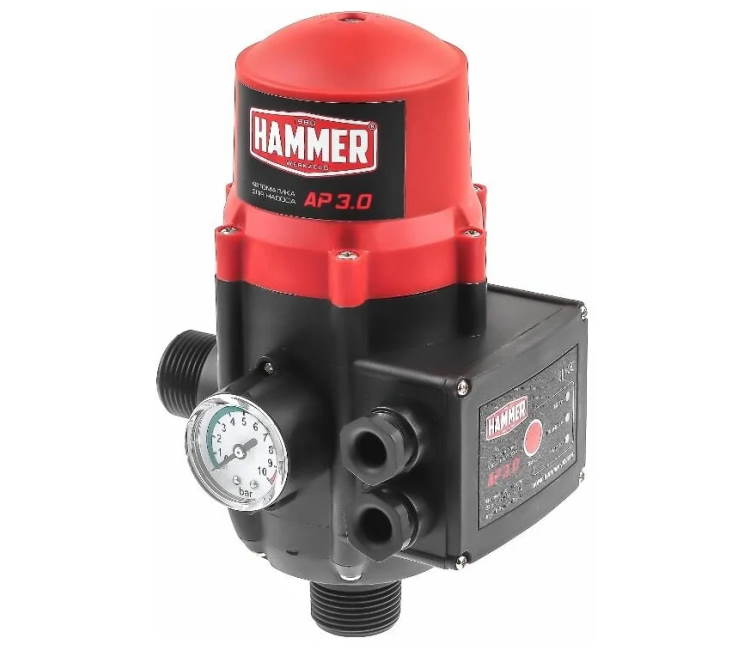

Hammer AP 3.0

Устройство оснащено встроенным реле давления и протока, автоматическим выключателем сети и предохранителем. Дополнительно встроен электронно-механический манометр. Рабочее давление до 3 Бар подходит для насосов мощностью 2 кВт.

Работа на сухом ходу контролируется при помощи дополнительного вакуумного распределителя. Примерная стоимость блока 3 000 руб.

foto50767-14

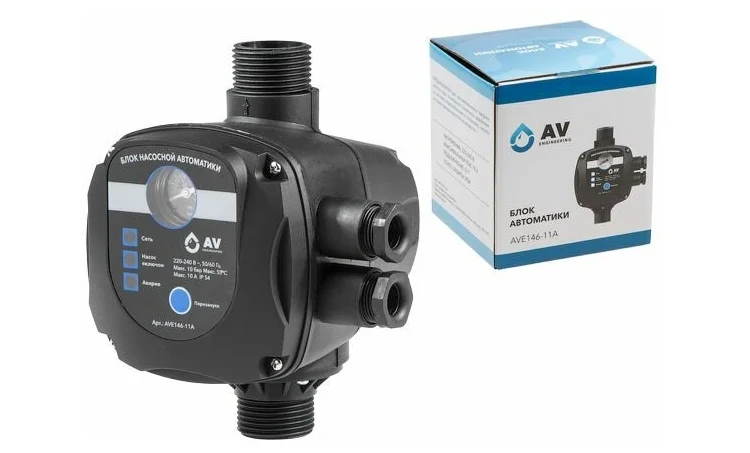

AVE146-11A AV Engineering

Устройство оснащено реле давления, протока, датчиком температуры и оборотов насоса. Имеет встроенные индикаторы рабочего состояния, манометр и таймер включения. Оснащен системой плавного пуска и защитой от перегрева. Подходит для насосов мощность 1,5 кВт с рабочим давлением до 10 Бар. Стоимость 2 000 руб.

foto50767-15

Схема подключения блока автоматики предполагает следующие действия:

  1. Входной патрубок блока вкручивается в выходной патрубок насоса.
  2. К выходному патрубку блока подключается напорная линия до потребителя.
  3. К клеммам «1» и «2» подключается линия электрического питания.
  4. К клеммам «3» и «4» подключается насос.

Такое оборудование может дополняться предохранителями электрической защиты, встроенным в линию между источником питания и блоком управления.

Видео по теме статьи

Основные виды автоматики для водоснабжения насосом в частном доме рассмотрены в видео:

Заключение

Автоматика для насосного оборудования незаменима для больших участков с множеством потребителей и при условии работы погружного или поверхностного насоса.

Устройства помогут контролировать большую часть параметров водопроводной линии, защитить насос, а также придерживаться нормам расхода воды согласно параметрам скважинного дебита.
