Виды флотаторов для очистки сточных вод и что это такое

Виды флотаторов для очистки сточных вод и что это такое

Важной частью комплексов по очищению сточных вод выступают флотаторы. Они необходимы для удаления мелкодисперсных не растворяемых частиц, которые остаются в жидкой среде после отстойников и фильтров.

Такие механизмы применяются чаще в очистительных сооружениях промышленного назначения.

Что это такое?

Флотатор – это устройство для удаления взвешенных частиц и органики из воды путем комбинирования физических и химических процессов.

фото474-1

Способом флотации стоки очищают от:

  • масел;
  • жировых загрязнений;
  • нефтепродуктов;
  • поверхностно-активных веществ;
  • примесей органики.
Справка. В зависимости от типа загрязнения подбирается вид установки.

Принципы функционирования

В стоки, которые подвергаются очищению, разнообразными способами подается воздушная смесь. Не растворенные частицы присоединяются к капсулам с газом, проходящим сквозь жидкую среду. Затем всплывают наверх емкости в состоянии пены (фотошлама).

С поверхности стоков она собирается механизированным способом с помощью специальных скребков. Очищенная вода отводится из камеры флотирования.

foto474_2

Насыщать жидкость капсулами с газом можно несколькими способами:

  • механически;
  • напорно;
  • вакуумно.

Механизированное наполнение загрязненной жидкости газообразными смесями выполняют по следующим этапам:

  1. В центрифугах сточные воды перемешиваются до однообразного состояния. Одновременно проводят наполнение массы газами. Образующиеся капсулы притягивают и выводят на поверхность загрязняющие частицы.
  2. Тщательное взбивание стоков в резервуаре, оборудованном лопастями, прикрепленных к колесам.
  3. Вариант аэрации – наполнение стоков водовоздушной смесью через трубы, расположенные в нижней части резервуара.

При использовании напорного метода в загрязненную жидкость с помощью давления закачивается кислород. Применение вакуумного варианта – канализационные стоки насыщают молекулами воздуха в специальных емкостях.

Для того, чтобы воздушные капсулы имели требуемый объем, производят их дробление при помощи:

  • турбин;
  • форсунок;
  • пористых пластин;
  • решеток.
Интересно. С целью увеличения эффективности сбора мелкодисперсных загрязнений во флотационных установках часто применяют специальные реагенты. Они увеличивают степень адгезии взвесей с молекулами воздуха.

Достоинства и недостатки

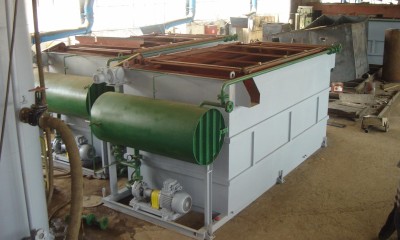

Преимущества использования флотационных установок:

  • foto474_3Устройство высокоэффективно для удаления многих видов мелкодисперсных веществ.
  • Флотация довольно быстро справляется с очищением сточных жидкостей.
  • Работа по очистке очищения выполняется непрерывно.
  • У всего оборудования простая конструкция.
  • Работы по обслуживанию флотаторов не подразумевают больших затрат.
  • Цена на оборудование достаточно невысокая.

При этом есть и определенные минусы флотационной чистки:

  • Этот вариант не позволяет удалить все виды взвесей из жидкой среды.
  • В некоторых процессах применяют реагенты, что удорожает стоимость очищения.
  • Необходимо постоянно контролировать параметры подаваемых газов. Иначе эффективность очищения значительно снизится.


Флотационные устройства при очистке жидкостей не используют в качестве самостоятельного этапа. Они эффективны в сочетании с другими вариантами избавления от грязи и взвесей из сточных сред. До флотации устанавливаются отстойники и фильтры чистки жидкости.

Важно. После обработки флотатором необходимо обеззараживание и последующая прогонка воды через специальные фильтры.
  • Чем большее количество взвесей в канализационных стоках, тем выше производительность флотационной установки.
  • Эффектность очищения во многом определяется объемом газовых капсул. Недостаточно большой пузырек не успеет подняться на поверхность. Они растворятся по пути наверх. Крупные пузыри будут всплывать очень быстро. Поэтому не соберут много взвесей.
foto474_4
Принцип работы флотатора

Эффективность работы также зависит от:

  1. типа флотатора;
  2. его производительности;
  3. степени автоматизации процесса.

Область применения

Флотаторы используются в основном в системах очищения на производствах:

  • коммунальные очистные сооружения;
  • мясо-молочные комбинаты;
  • птицефабрики;
  • консервные заводы;
  • маслозаводы и жировые производства;
  • нефтегазовая отрасль.

На горнодобывающих производствах такой метод часто используется для обогащения породы.

Виды флотационных устройств

Можно выделить основные варианты:

  • На жидкости создается пленочный слой, на который налипают нерастворимые элементы грязи.
  • Пенистая – в жидкость нагнетают газы и пенообразующие реагенты. Газовые капсулы притягивают к себе и доставляют наверх нерастворимые вещества. Химикаты необходимы для устойчивости пенистой шапки, которая удаляется механически. Затем она сгущается и проходит фильтрацию.
  • Маслянистая – капли масел стремятся вверх, забирая по пути взвеси. После этого масляный слой убирают и очищают.
Важно. Чаще всего в очистных комплексах используется принцип пенистой флотации. Этот вариант избавления от загрязняющих веществ наиболее эффективен.

Кроме того, оборудование классифицируется по виду образования воздушных капсул.

Механический тип

Флотационное оборудование простого типа — резервуары, в которых осуществляют перемешивание канализационных отходов лопастями.

Оборудование подходит для жидкостей с высоким количеством взвешенных загрязнений, склонных к пенообразованию.

Напорный

Самыми эффективными и наиболее распространенными являются флотационная установка с подачей газов в воду напорным способом. Его используют, если плотность взвесей сравнима плотности жидкости. В этом варианте мелкодисперсные загрязнения не выпадают в осадок.

foto474_5
Напорный флотатор

Основой данного метода является введение газов в воду под давлением в специальных емкостях. Затем водовоздушная смесь подается в резервуар со стоками. Из-за перепада давления происходит активное образование мелких газовых капсул.

Действие сил поверхностного натяжения закрепляет их к молекулам загрязнений. Образованный флотошлам всплывает на верх резервуара. Здесь он механически удаляется.

Принцип работы простейшей флотационной машины:

  1. В смесительную камеру насоса поступают воздух и вода. Здесь выполняется растворение газа в жидкости. Остатки избыточного воздуха выпускается посредством клапана.
  2. Водная смесь с воздушными капсулами по системе труб поступает в танк флотационной установки.
  3. В эту емкость также заливают канализационные стоки, которые прошли предварительную очистку в отстойнике.
  4. В резервуаре происходит сбор взвешенных загрязнений посредством капсул с газом.
  5. Фотошлам собирается в верхней части емкости в виде пенного слоя, который убирается механически.

Практически чистая вода сливается из флотационного танка. Часть ее перенаправляется в насос для повторного смешивания с газом.

Электрический

Для выделения взвешенных загрязнений из канализационной массы также используют электрический ток.

foto474_6
Электрический флотатор

Принцип работы флотатора для очистки сточных вод электрического типа:

  1. В резервуаре с загрязненной водой размещаются электроды.
  2. После подачи напряжения молекулы воды разделяются на кислород и водород. На концах электрических стержней образуются капсулы с электролитическими газами.
  3. Они поднимаются вверх, собирая частицы загрязнений.
Справка. При проведении электрической очистки стоков используется минимальное количество химических добавок.

Этот вариант достаточно эффективен при установке стержней из алюминия или железа. В качестве вспомогательных реагентов для образования устойчивых соединений взвесей грязи и капсул газа выступают ионы металлов.

Большим достоинством использования электроустановок является простая конструкция, не занимающая много места.

В составе такого оборудования отсутствуют емкости для реагентов и сатураторы. Но увеличиваются затраты на электроэнергию при очистных работах. Кроме того, требуется оборудование для вывода водорода.

Для введения в воду воздуха также используют различные материалы с пористой структурой. В некотором оборудовании производится выделение газа в результате реакций химического типа.

Химические добавки

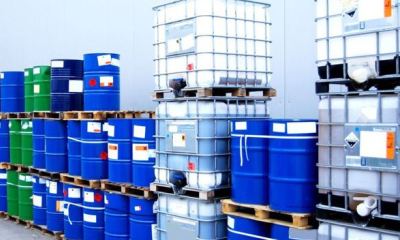

Реагенты для флотационного очищения жидкости значительно повышают эффективность работы оборудования.

Флотореагенты классифицируются на три основных группы:

  • foto474_7Коллекторы – предназначены для удаления водной пленки с поверхности взвешенных частиц. Этим обеспечивается возможность соединения взвесей с пузырьками газа.
  • Пенообразователи – образуют плотную оболочку газовых капсул. Они же регулируют размер пузырьков, препятствуя их увеличению.
  • Модификаторы или регуляторы – влияют на количество молекул, которые прилипают к молекулярным взвесям. Кроме того, от них зависит степень закрепления связи.

Подбор реагентов осуществляется в зависимости от вида оборудования и состава очищаемой жидкости.

Кто занимается производством?

Перед покупкой флотационных машин требуется четко определиться с параметрами.

Параметры подбираются исходя из следующих условий:

  • Состав и характер канализационных стоков.
  • Температура и равномерность подачи воды.
  • Куда сбрасывается очищенная вода.

В Москве и Санкт-Петербурге реализацией установок занимаются довольно много компаний:

  1. Завод «ТехВодХоз» — флотаторы марки ТР, стоимость от 313 500 рублей.
  2. Торговый дом «Оборудование водоочистки» — напорные установки марки DAF.
  3. ООО «Росинтерэко» — флотаторы и двухступенчатые установки марки «Ангара».
Важно. Необходимо учитывать требования к обработке и удалению осадка, степени обеззараживания.

Монтаж

Монтирование флотаторов выполняется согласно инструкции по эксплуатации. Она поставляется в комплекте документов вместе с установкой.

Этапы работы:

  1. Машину монтируют на фундамент и закрепляют.
  2. Производят подключение трубопроводов.
  3. К установке подводят силовые кабели.
  4. Устанавливают и подключают автоматизированные системы управления.

Перед продажей все установки проходят гидроиспытания.

При подборе вида флотационного оборудования стоит учитывать:

  • тип канализационных стоков;
  • степень загрязнения жидкой среды;
  • объемы очищения.

Полезное видео

Смотрите интересный видеоматериал, в котором показан принцип работы флотационного устройства на примере компании Экосистема.

Заключение

Флотационные системы чрезвычайно важны для качественной очистки сточных вод, независимо от типа устройства. Перед приобретением важно ознакомиться со всеми характеристиками флотатора и информацией о производителе.
