Дельные рекомендации, как обустроить систему капельного полива газона

Что это такое?

Капельный полив газона относится к популярному методу орошения, который подает воду к корню растений небольшими порциями, не затрагивая зеленую их часть, дозаторами-капельницами. С его помощью значительно экономится вода, трудовые затраты, электроэнергия.

Устройство и принцип работы

Капельный полив состоит из:

• узла забора воды;
• фильтрационного узла;
• магистрального трубопровода;
• разводящих труб;
• капельных линий, для газона делается выбор в пользу спринклеров.

Принцип работы капельного полива газона заключается в дозированном поступлении воды прямо к корневой системе.

Плюсы и минусы способа

Преимущества капельного полива газона:

1. Насыщение корневой системы водой и питательными веществами.
2. Защита нежных стеблей газона, которые легко повреждаются при обычном поливе шлангом. С капельной системой такой неприятности можно избежать.
3. Экономия трудовых, денежных, энергетических ресурсов. С капельным поливом вода нецеленаправленно поступает на участок, а разбрызгивается по нему.

Минусы капельного полива:

1. Дополнительные денежные траты.
2. Периодическое обслуживание системы.
3. Установка фильтрационного оборудования.

Как организовать орошение?

Капельный полив газона – непростая конструкция, которая требует подготовительных работ.

Нормы

Нормы полива газона зависят от климата, температурных показателей.

Сделать это можно при помощи формулы V1=NхS, где:

• V1– объем воды в сутки;
• N – норма полива;
• S – площадь газона.

Допустим, площадь газона 463 м2. Производим расчет объема полива в центральной России. 463х5=2315 л/сутки. Если на площадь газона установить 42 дождевателя, то при пропускной способности 1 дождевателя 138 л/ч, общий их расход 42х138=5800 л/ч.

Считаем длительность полива всех дождевателей по формуле t=V1/V2, где V2 – общий расход дождевателей. 2315/5800=0,4 часа=24 минуты.

Для обеспечения полива суточного объема газона площадью 463 м2 при 42 форсунках потребуется работа системы в течение 24 минут. В приведенном примере мы брали пропускную способность дождевателя. Если используются капельницы, то у них этот показатель будет существенно отличаться, от 2 до 8 л/ч.

Расчеты и проектирование

Прежде всего, необходимо точное проектирование, в котором указаны все объекты и точные их размеры. Следует указать все дорожки, строения, зоны отдыха, не попадающие под полив. Можно совместить орошение газона с цветниками, деревьями, кустарником.

Этапы проектирования:

1. Определение зоны полива, разбивание на отдельные участки: газон, площадки, дорожки. Важно, чтобы струи воды не пересекались на этих границах.
2. Определение пропускной способности труб.
3. Расчет количества спринклеров, определение их местонахождения.
4. Выбор спринклеров с учетом угла полива, радиуса, берем во внимание погрешность в 10-15 %.
5. Определение места установки контроллеров. На каждую ветку полива, которая включается отдельно, требуется специальный клапан.
6. Расположение трубопроводов, отметка линии прокладки труб с учетом минимальной протяженности и частоты поворотов.
7. Выбор насоса.
8. Установка дренажных ответвлений.
9. Установка вспомогательного оборудования, запоров, фильтров, датчиков влажности почвы и дождя.

Лучше максимально точно составить план, который даст возможность избежать проблем с монтажом системы. Если неправильно расставить спринклеры, то вода может поступать на дорожки или неравномерно распределяться.

Создать чертеж можно самостоятельно, для этой цели потребуются:

• линейка,
• карандаш,
• рулетка,
• лист бумаги.

Лучше воспользоваться специальной миллиметровкой. Далее выбираем масштаб переноса размеров, допустим 1 см равен 1 м на участке.

На участке указываем не только большие объекты, но и расположение газона. Это поможет нам подобрать спринклеры. Самое главное в расчетах – это правильное их размещение.

При проектировании дождевателей необходимо так их размещать, чтобы они дополняли друг друга. Иначе одна часть газона будет получать больше воды другой. Важно помнить, что спринклеры не способны орошать часть газона, расположенную в радиусе до 1,5 м.

Допустим у нас участок 30х20 м. По его бокам идет газон. Сначала проектируем орошение верхней его зоны. При этом нужно учитывать тот факт, что имеются спринклеры, орошающие полный круг, и отдельные сектора в 180 или 90 градусов. Второй вариант спринклеров устанавливается с краю участка.

Расстояние между орошателями не составляет более 3 м. Получается, что при нашей ширине в 30 м потребуется установить 10 спринклеров с фиксированным сектором. У них меньший расход воды.

В этом случае их можно использовать, все углы полива ровные. На стороне в 20 м потребуется около 6 спринклеров. В этом случае лучше подобрать модели с возможностью регулирования сектора полива.

Какое понадобится оборудование?

Систему капельного полива можно собрать самим, для этой цели потребуется следующее оборудование:

• в качестве источника воды подойдет как центральный водопровод, скважина, река, так и накопительная емкость;
• магистральный водопровод подключается к источнику воды, далее он идет по сторонам орошаемого участка;
• насосная станция для подачи воды, ее производительность согласовывается с суммарным выходом всех работающих спринклеров с учетом потерь до 20%;
• фильтр, который вставляется вначале магистрального водопровода, с его помощью в систему поступает уже очищенная вода;
• тройники, к боковому выходу которых вставляются капельницы или спринклеры;

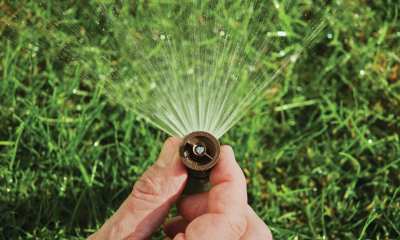

• спринклеры, подающие воду;
• заглушка, закрывающая подачу воды в конце магистрального водопровода.

Если забор воды производится из накопительной емкости, то необходимо правильно рассчитать ее объем. На этот показатель оказывают влияние:

• количество поливочных зон;
• производительность водопровода;
• производительность насоса;
• количество времени полива.

Прокладка линии

Капельный полив газона может прокладываться как внутригрунтовым, так и надземным способом.

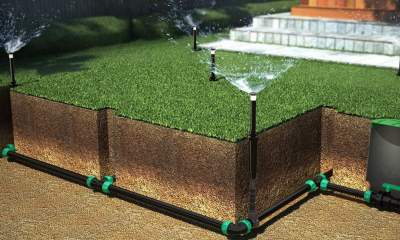

Внутригрунтовая

Для самостоятельного прокладывания системы внутригрунтовым способом потребуются электромонтажные и водопроводные навыки.

Пошаговая инструкция монтажа внутригрунтового капельного полива:

1. Разметка газона: при помощи экологической краски указываем места прокладки магистрального водопровода.

   Если процедура проводится до закладки газона, то разметка производится бечевкой и колышками.

2. Подготовка траншеи. Если предполагается система без сливания воды, то закладка труб осуществляется с учетом уровня промерзания почвы, глубиной не менее 1 м. Если предполагается слив, то достаточно углубления на 40 см с уклоном на 3 градуса и оборудованием к каждой ветке дренажного колодца.

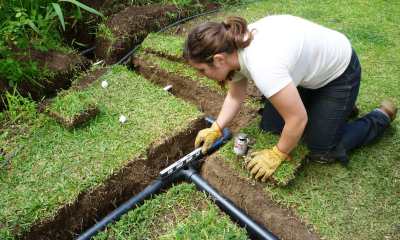

   При осуществлении монтажа на готовом газоне его снимают пластами и откладывают на площадке. Рулоны газона нуждаются в регулярном поливе. Почва из траншеи аккуратно вынимается лопатой и откладывается в сторону, чтобы не повредить остальной газон.

3. Подсоединение трубопровода. Вдоль траншеи прокладываем трубы. Необходимо учитывать, что при температурных перепадах происходит изменение размера труб ПНД. Поэтому при нарезке нужно учитывать запас в 10%. Соединяем фитингами отрезки труб. Их укладывание производится с учетом уклона. Фиксируем трубы грунтом.
4. Оборудуем дренажные колодцы. Для этих целей используем специальную емкость или трубу длиной 1 м. и диаметром 40 см. Дно засыпаем щебнем, трубы выводим в колодец и перекрываем вентилем, наверх укладываем крышку.
5. Подключаем трубопровод через клапана к коллектору.
6. Размещаем насос в точке подачи воды. Лучше сделать выбор в пользу автоматического насоса, который предотвратит его включение в режиме «сухого хода».
7. Подсоединяем магистральные трубы с насосом через фильтр.

После проверки системы засыпаем траншеи вынутым грунтом, трамбуем. Последний слой – плодородный с удобрениями для газона.

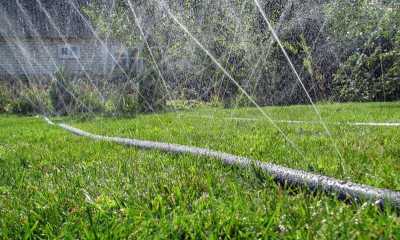

Надземная

Для забора воды при капельном поливе с наземной укладкой труб используется накопительная емкость.

Порядок работ:

1. Устанавливаем емкость для воды.
2. Подключаем к ней насос с учетом технических характеристик.
3. Подсоединяем магистральную трубу или через крышку бочки, или через нижнюю ее часть через просверленное отверстие с учетом диаметра трубы.
4. Подсоединяем фильтр.
5. Разводим магистральную линию вдоль газона.
6. На конце устанавливаем заглушки.
7. Устанавливаем капельницы.
8. Пробиваем в капельницах отверстия.
9. Устанавливаем таймер, регулирующий работу насоса.

Первичный пуск и настройка

После сбора системы капельного полива газона производится ее пробный запуск:

• перекрываем на дренажных колодцах вентили;
• включаем насос;
• набираем нужное давление в гидроаккумуляторе;
• открываем вентиль на магистральном трубопроводе;
• открываем вентили на каждой ветке;
• проверяем герметичность всех соединений;
• подсоединяем спринклеры, соблюдая направление распылений;
• запускаем систему;
• устанавливаем датчики погоды, учитывающие порывы ветра, увлажненность почвы, дождя.

Правила эксплуатации и обслуживания

Чтобы система работала бесперебойно, нужно соблюдать правила ее функционирования:

1. Обязательно использование фильтров.
2. Периодически необходимо промывать трубы, чтобы не допустить их засорения, сняв для этого заглушки на концах капельниц и подав воду.
3. Еженедельно проводить очищение фильтра. Это позволит избежать механического засорения системы.
4. Контроль за уровнем рН воды, нормальные показатели 5-7, чтобы не допустить химического засорения. Возможно, придется воспользоваться кислотными добавками, разрешенными для поливочных систем.
5. Если производится забор воды из открытого источника, то необходимо использовать дисковый фильтр, который сможет справиться с биологическими засорениями.
6. При укладке внутригрунтовым способом оборудования в осеннее время производить слив воды, наземным методом – демонтировать систему.

Производители

Для капельного полива газона можно воспользоваться оборудованием следующих производителей:

1. «Gardena». Это немецкий производитель, который на рынок предоставляет трубы ПНД, водозаборную колонку, датчик влажности почвы, погружной насос, коннектор, электромагнитный клапан, дренажный клапан, датчик дождя.
2. «Rain Bird». Американский производитель поставляет на рынок спринклер, датчик дождя, короб с краном, дисковый фильтр, роторный дождеватель, электромагнитный клапан, контроллер.
3. «HUNTER». Мексиканский производитель поставляет на рынок беспроводной датчик, датчик влажности почвы, датчик дождя, датчик погоды, гибкое колено, мини метеостанцию, спринклеры, таймер полива, электромагнитный клапан, пульт управление.

Где и примерно по какой стоимости можно заказать установку?

Установка капельного оборудования требует специализированных знаний и опыта работы. От правильного монтажа зависит качество полива. Поэтому, если не имеется опыта в проектировании, установке, лучше доверить работу профессионалам.

Одной из компаний, занимающихся установкой и запуском конструкции, является «Горгазон». Средняя цена работы 900 рублей/сотка.

Видео по теме статьи

Об автоматическом поливе газона расскажет видео:

Заключение

Организация капельного полива газона – довольно трудоемкое занятие, с которым непросто справиться без определенных навыков и умений. Необходимо правильно произвести расчеты, сделать проект и подобрать оборудование. Но с помощью системы можно получить красивый здоровый газон.
