Что это такое, каково ее назначение?

Противопожарной муфтой или ППМ является особый тип сантехнического фитинга, который используется для защиты смежных помещений от распространения огня при пожаре.

Муфта предотвращает переход огня и дыма в другое помещение при полной деформации (сгорание, плавление) полимерных канализационных труб.

ППМ используется как на вертикальных, так и на горизонтальных полимерных канализационных трубопроводах, независимо от их диаметра.


Конструкция и принцип работы

Фитинг может монтироваться как наружным способом, так и скрытым, непосредственно на «тело» полимерной трубы.

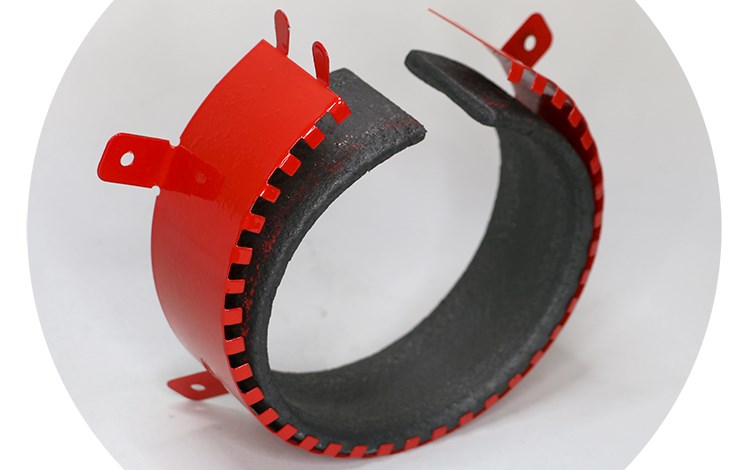

ППМ простой конструкции состоит из следующих элементов:

  1. Металлический корпус. Используется для удержания несгораемого вкладыша. Представляет собой ленту из листового металла, толщиной 0.8-3 мм.
  2. Несгораемый вспучивающийся вкладыш. Материал увеличивается в размере при воздействии температуры от + 160 градусов. Представляет собой ленту, шнур из пенококса или интеркалированного графита. Материал полностью инертен к влаге. Способен расширяться в пределах 10 размеров по толщине и диаметру.
  3. Плотная фиксация муфты к телу трубы осуществляется болтовой стяжкой или защелкой. Устройства крепления монтируется на внешнюю часть корпуса муфты.
  4. Зубчатые выемки. Используются для удержания и точечного распределения вспучивающегося вкладыша. Расположены по обеим кромкам корпуса.
  5. Монтажные лепестки. Используются для фиксации муфты к несущим конструкциям. Лепестки оснащаются отверстиями диаметром от 5 до 10 мм.
foto58284-2

Работает ППМ по принципу расширения при нагреве:

  1. В момент возгорания трубы, температура передается на металлическую пластину корпуса и нагревает ее.
  2. Нагрев передается к вкладышу, который под воздействием высокой температуры расширяется и перекрывает собой отверстие в перекрытии.

Срабатывание вкладыша происходит при воздействии температуры от + 70 до + 180 градусов. При этом, время срабатывания варьируется от 7 до 15 секунд. Один вкладыш способен выдерживать горение без деформации в течение 3 часов.

Противопожарные муфты могут использоваться на канализационных трубах диаметром от 32 до 250 мм (минимальный диаметр 16 мм), смонтированные в горизонтальной и вертикальной плоскостях.

Нормы установки на стояках

Противопожарная муфта относится к устройствам защиты и отсечения. По той причине, конструкция и параметры ППМ должны обязательно соответствовать нормам ГОСТ и СНиП. Основные нормы следующие:

  1. «СНиП 41-01-2003» нормируется требование к обязательному использованию ППМ в помещениях любого пользования, где установлены полимерные трубы не устойчивые к температурам выше + 90 градусов.
  2. «ГОСТ Р 53306-2009» нормирует требования к пересечению и проходке сквозь строительные конструкции. Регламентируется установка не менее 1 муфты со стороны бытовых помещений и 2 муфт для смежных жилых комнат.
  3. «СП 40-107-2003» нормы при проектировании канализационных систем из полимерных труб. Так требование регламентирует обязательное внесение ППМ в проект любой канализационной системы внутреннего типа.

Одним из основных регламентов являются требования ППБ 01-03 или Правила Пожарной Безопасности. Регламентируются не только обязательный монтаж ППМ в помещениях любого типа и назначения с использованием канализационных систем из полимерных труб, но и параметры муфт.

Муфты должны подбирать с учетом наличия выбросов вредных и горячих газов в производственных помещениях. Параметры срабатывания (по температуре) должны быть на 3-5 градусов ниже температуры воспламенения полимеров.

Виды

Противопожарные муфты различаются между собой по месту установки, температуре срабатывания и наличию обработки корпуса противопожарной краской. Основные отличия описаны далее.

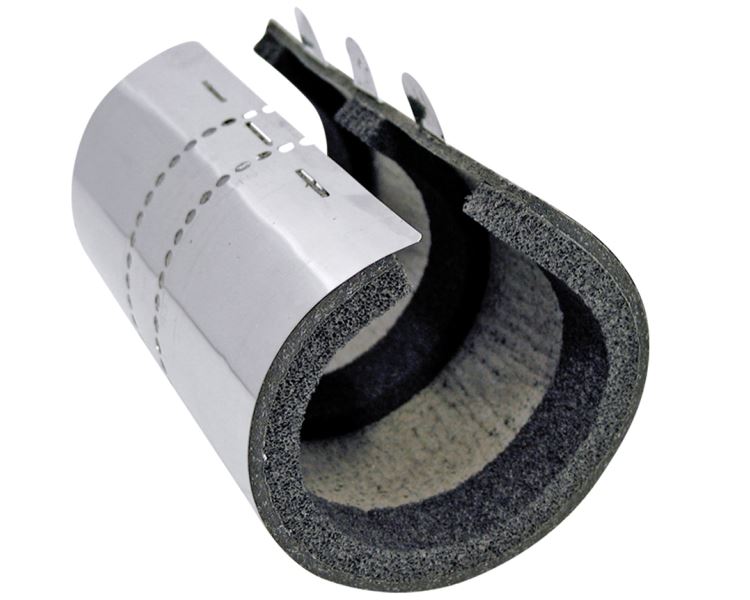

Гильзы

Противопожарной гильзой является устройство для предотвращения перехода огня из смежных помещений при возгорании полимерных канализационных трубопроводов.

Гильза представляет собой полый металлических корпус с толщиной стали от 0.4 до 2 мм. Изнутри гильза заполнена вспенивающимся или вспучивающимся составом.

Главное отличие от манжет заключается в том, что гильза монтируется в само перекрытие и скрывается цементным раствором. При возгорании трубы, состав внутри гильзы расширяется и предотвращает переход огня и дыма в смежное помещение. Кроме защитного свойства, данное изделие также снижает уровень шума трубопровода и вибрацию.

Гильзы для канализационных труб производятся в размерном диапазоне по диаметру от 32 до 250 мм. Толщина вкладыша варьируется от 15 до 40 мм. Длина изделия 7 до 35 см.

Гильза монтируется только на тело трубы, с креплением к несущей конструкции или без него. Фиксируется с помощью защелки или болтовой стяжки (диаметр от 110 и выше).

foto58284-3

Манжеты

Противопожарная муфта в виде манжеты отличается от гильзы только конструктивно. Манжета представляет собой вкладыш, заключенный в стальную полосу с защелкой. Монтируется устройство двумя способами: на трубу во время монтажа канализационной системы или поверх уже установленной трубы, без ее демонтажа.

Особенностью манжеты является необходимость монтажа с обеих сторон перекрытия для обеспечения более высокой защиты от распространения пламени и дыма. Манжета, как и гильза, имеет температурный порог срабатывания от 75 до 150 градусов и устойчивость к воздействию пламени в течение 180 минут.

foto58284-4

Критерии выбора для канализационной трубы

При выборе канализационных огнезащитных муфт важно учитывать ряд критериев. Среди основных можно выделить:

  1. Параметр огнестойкости. Варьируется от EI 15 до EI 180. Цифра обозначает время, которое муфта способна выдержать температурное воздействие в пределах 1000-1500 градусов. Маркировка указывается на корпусе или в документации.
  2. По диаметру. Внутренний диаметр муфты должен соответствовать внешнему диаметру трубы. Гильзы подбираются с учетом диаметра трубы и отверстия в перекрытии.
  3. Крепление. Манжеты для внешнего монтажа должны иметь минимум 4 крепежных лепестка с отверстиями.
  4. По коэффициенту расширения. Минимальное расширение составляет 1:4, максимальное 1:90. Вторая цифра обозначает во сколько раз вкладыш расширяется при нагреве.
Дополнительно и очень важно учесть температуру срабатывания устройства. Минимальное значение варьируется в пределах 70 градусов. Температура срабатывания должна соответствовать температуре плавления, у полимерных труб это значение в диапазоне + 65 + 140 градусов.

Где и примерно по какой стоимости продаются?

Противопожарные муфты можно приобрести в магазинах строительных материалов или в специализированных центрах, которые занимаются продажей защитного оборудования.

Примерная стоимость муфты диаметром 110 мм варьируется от 250 до 500 руб. Стоимость зависит от коэффициента расширения, температуры срабатывания и степени расширения вкладыша.

Несколько вариантов на рынке

Ниже представлено 3 модели противопожарных муфт для внутренней канализации.

ПМ-110 Лайт

Огнезащитная муфта для бытовых и промышленных канализационных сетей. Предназначена для установки в ходе монтажа канализационной трубы. Монтируется поверхностным и погружным способом.

Оснащается вкладышем толщиной 7 мм с временем срабатывания 4 минуты при температуре 120 градусов. Вкладыш устойчив к температуре от – 40 до + 80 градусов.

Характеристики:

  • внутренний диаметр 110 мм;
  • наружный диаметр 130 мм;
  • высота 6 см;
  • температура срабатывания + 120 градусов;
  • время удержания 180 минут.

Данная муфта может использоваться как одиночное защитное устройство. Примерная цена 450 руб./шт.

foto58284-5

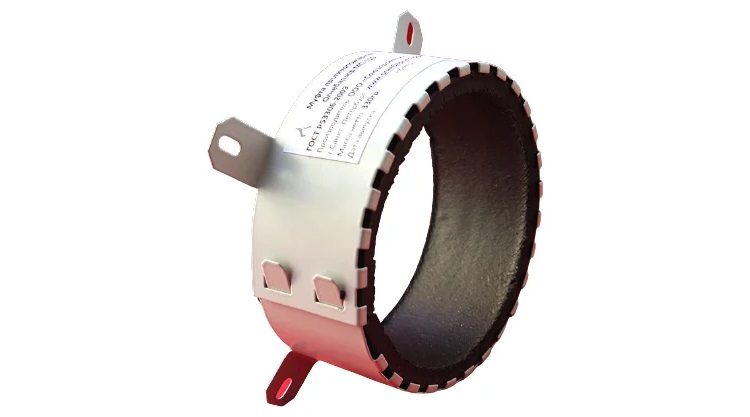

ОГНЕБАРЬЕР МП-110

Регулируемая противопожарная муфта для труб диаметром 110-125 мм. За счет высоты в 6 см, может использоваться для внутреннего монтажа. Способна удерживать высокую температуру в течение 180 минут.

Оснащается вкладышем толщиной 6 мм, который при нагреве расширяется на 950 % от своих первоначальных габаритов.

Характеристики:

  • внутренний диаметр 110-125 мм;
  • высота 6 см;
  • толщина вкладыша 6 мм;
  • температура срабатывания + 120 градусов.

Данная модель имеет регулируемую защелку и корпус из 2 мм стальной пластины. Стоимость ППМ от 350 руб.

foto58284-6

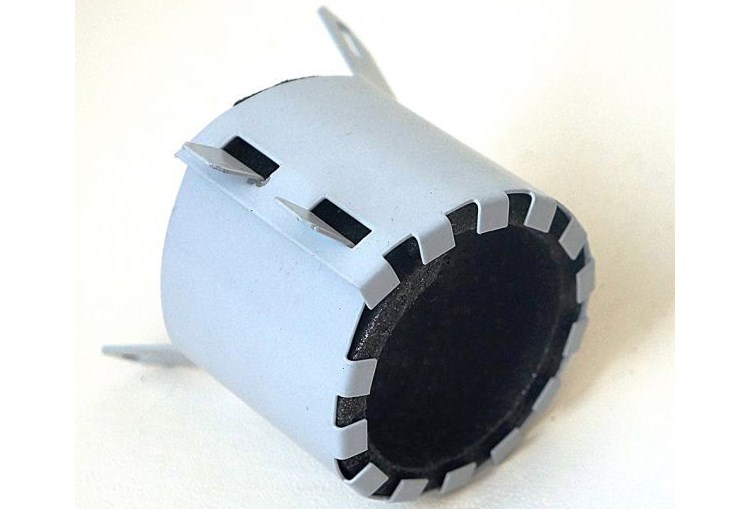

ОГНЕБАРЬЕР МП — 50

Огнезащитная муфта малого диаметра для полимерных труб. Подходит для использования со сточными магистралями внутри помещений. Конструкция включает вкладыш толщиной 5.5 мм, высотой 5 см. Может монтироваться скрытым и наружным способом. Время срабатывания устройства 4 минуты при температуре 120 градусов.


Характеристики:

  • внутренний диаметр 50 мм;
  • внешний диаметр 70 мм;
  • время срабатывания 4 мин.;
  • коэффициент расширения 900 %.

Данная модель способна удерживать пламя без деформации в течение 3 часов. Примерная стоимость ППМ 250 руб.

foto58284-7

Как монтировать?

Монтаж противопожарной муфты можно выполнить скрыто или поверхностно. Все зависит от того, в каком состоянии находится канализационная труба: уже введена в эксплуатацию или находится на стадии установки.

Для монтажа манжетной муфты потребуются:

  1. Ударная дрель.
  2. Сверло диаметром 5-10 мм.
  3. Несколько шурупов или анкерных болтов (чаще всего 4 шт).
  4. Пластиковые дюбели.

Далее описаны способы установки на стояк и горизонтально установленную канализационную трубу.

На стояк

На стояк муфта чаще всего одевается со стороны потолочного перекрытия. Делается это следующим образом:

  1. Под трубу стояка, диаметром 110 мм, подобрать ППМ с внутренним диаметром не менее 110 мм.
  2. Полностью разобрать муфту, отстегнув защелку и вынув вкладыш.
  3. Нужно обернуть вкладыш вокруг трубы, надеть на него корпус.
  4. Сдвинуть готовую муфту к потолочному перекрытию и затянуть вкладыш так, чтобы ППМ не смещалась по телу трубы.
  5. Промаркировать отверстия лепестков на стене.
  6. Сдвинуть муфту вниз, просверлить отверстия по меткам, вставить в них пластиковые дюбели.
  7. Придвинуть муфту к перекрытию, чтобы сошлись отверстия в потолке и на лепестках.
  8. Зафиксировать лепестки шурупами.
Если труба установлена в потолочное перекрытие впритык к стене, и нет места для установки ППМ, в этом случае придется расширить отверстие вокруг стояка и воспользоваться гильзовой муфтой. Ее потребуется задвинуть в перекрытие и заштукатурить гипсом или цементным раствором.

Установка противопожарной муфты, видео-инструкция:

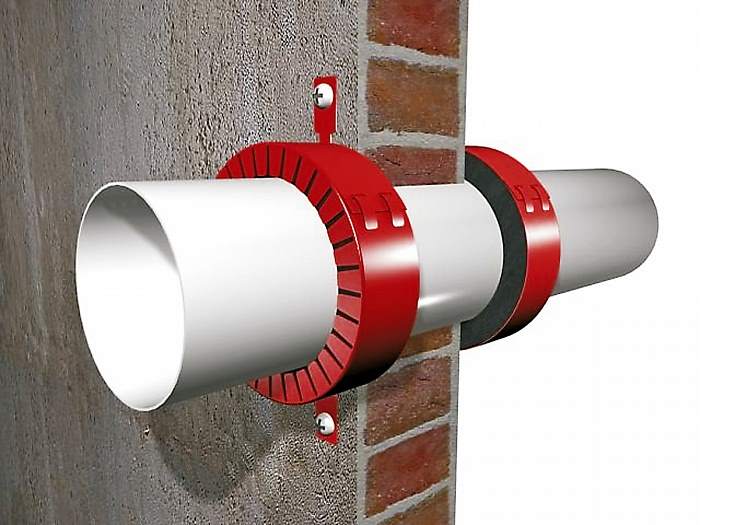

На трубу

На горизонтально установленную трубу ППМ устанавливается примерно по тому же алгоритму:

  1. Почистить место вокруг трубы от лишней штукатурки.
  2. Разобрать муфту, обернуть вкладыш вокруг трубы, надеть корпус и придвинуть к стене.
  3. Отметить отверстия на лепестках.
  4. Просверлить отверстия в стене, вставить пластиковые дубели, придвинуть ППМ к стене с совпадением по отверстиям.
  5. Зафиксировать муфту шурупами.
  6. Если позволяет расположение трубы, установить защитную муфту тем же образом с другой стороны стены.

Независимо от места установки ППМ, необходимо предварительно очистить площадь прилегания на стене и тело трубы.

foto58284-8

Заключение

Противопожарная муфта достаточно простое в установке устройство, которое способно удерживать распространения пламени и дыма до приезда пожарной бригады.

Не стоит пренебрегать установкой ППМ. При монтаже системы канализации или на уже действующую систему муфту можно установить без демонтажа труб в короткие сроки.
