Какие канализационные трубы нужны для подключения стиральной машины?

Каким требованиям должны соответствовать?

Стиральная машина, как часть оборудования, подключенного к канализационной системе, может негативно влиять на целостность некоторых частей трубопровода. По этой причине, трубы, используемые для подключения должны иметь некоторые характеристики устойчивости.

Они следующие:

1. Пропускная способность по диаметру. Стиральные машины должны подключаться к трубам диаметром от 40 до 75 мм.
2. Устойчивость к температуре одновременного слива. Минимальное значение + 60 градусов.
3. Гладкость внутренних стенок труб. Учитывается возможность засора нитками.
4. Устойчивость к химически активным жидкостям.
5. Стойкость к давлению не менее 0.15 МПа. Принимается во внимание использование насосного оборудования для слива отработанной воды.

Также трубы должны быть оснащены герметичными уплотнительными кольцами, раструбами, сохранять стойкость к вибрации без потери герметичности.

ГОСТы и другие стандарты

Стиральная машина является частью системы внутренней канализации. По этой причине используемые трубы должны соответствовать ряду требований:

1. ГОСТ ИСО 4065-2005 регламентирует требование к полимерным трубам по толщине стенок. Так, стандартом являются параметры от 1.8 до 3.5 для обычных пластиковых труб и 3-7 мм для моделей бесшумного типа.
2. ГОСТ 32414-2013 содержит общее требование к системам канализации и водоснабжения. В отношении стиральных машин регламентируется использование труб с минимальной устойчивостью к давлению в 0.1 МПа.
3. ГОСТ Р ИСО 3126-2007. Регламентирует требования к диаметру труб для подключения сантехнического оборудования. В отношении стиральных машин бытового типа требование допускает использование труб диаметром 32,40, 50 и 75 мм.

Согласно нормам СНиП 2.04.01-85, система канализации должна находиться на удалении от открытых источников электрического питания, быть надежно закрепленной к несущей конструкции.

Критерии выбора

Ниже представлены основные критерии, которые учитываются при проектировании подключения.

Материал

Выбор труб по материалу основывается на его устойчивости к различным воздействиям бытовыми стоками. Среди основных материалов можно выделить:

1. Чугун. Чугунные трубы могут встречаться в домах старой постройки. Они устойчивы к температуре стоков от + 100 градусов.

   Основное преимущество чугуна в его стойкости к щелочам, кислотам и иной вредной химии.

   Недостаток в высоком весе, отрезок диаметром 50 мм и длиной 50 см весит от 5 кг и выше, в зависимости от толщины стенки.

2. ПВХ. Используются трубы диаметром 50 мм. Они обладают устойчивостью к температуре до + 45 градусов и кратковременно выдерживают температуру до + 80 градусов. Выдерживают давление в системе до 0.2 МПа. Главное преимущество ПВХ в гладкости стенок, плотности до 1410 кг/м3, устойчивости к воздействию бытовой химии.
3. ПП или полипропилен. Трубы из полипропилена выдерживают давление до 0.17 МПа, устойчивы к температуре от +45 до +95 градусов (кратковременно). Обладают массой до 0.5 кг с учетом отрезка в 3 м.
4. ПЭ или полиэтилен. Материал устойчив к давлению до 0.8 МПа. Может эксплуатироваться при температуре от +40 до + 65 градусов без деформации. Обладает гладкими внутренними стенками, стойкостью к химически вредным жидкостям. Основное отличие от иных полимерных материалов заключается в гибкости без деформации стенок (удлинение при изгибе).

Цвет

Цвет труб указывает на их технические характеристики и сферу использования. Для внутренних канализаций используются трубы следующих цветов:

1. Серые трубы. Производятся из полимеров (ПВХ, ПП, ПЭ). Трубы серого цвета выбираются исходя из категории жесткости SN2-SN Отличительной особенностью моделей является стойкость к температуре от + 45 до + 95 градусов (кратковременно). При выборе учитывается толщина стенок сортамента в пределах 2-3.2 мм.
2. Белого цвета. Также производятся из полимерных материалов, но имеют многослойную структуру. Такие трубы значительно снижают шум стока, особенно при использовании насоса. Толщина стенок белых труб от 2 до 25 мм. Для стиральных машин могут использоваться белые трубы диаметром 25-32 мм, но только в качестве сточной магистрали, идущей в комплекте.

Кроме серых и белых труб, в системах внутренней канализации, для подключения стиральной машины могут использоваться чугунные модели, но при условии, что система полностью состоит из таких труб.

Диаметр

Наиболее оптимальными являются размеры:

1. 25-32 мм. Используются в виде патрубков для удлинения сточного шланга стиральной машины.
2. 40-75 мм. Эти параметры нестандартны для большинства внутренних систем канализации.
3. Оптимальный вариант 50 мм. Данный диаметр используется при производстве труб из любых полимерных материалов.

Стиральную машину можно подключить и к трубе диаметром 110 мм, но при условии установки специального переходника. При выборе такой трубы стоит учесть значительное увеличение шума в сточной системе.

Толщина, длина и другие размерные параметры

При выборе труб для подключения стиральной машины учитываются все размерные параметры магистралей:

1. Длина. Подбирается с учетом места расположения стиральной машинки. Стоит учесть возможность подключения к системе без удлинения встроенного сливного шланга. В бытовой системе возможно использование труб длиной от 50 см до 3 м.
2. Толщина стенок. Учитывая низкое давление от стока со стиральной машины, возможно использование труб с толщиной стенки 1.8 мм. Трубы по данному параметру лучше подбирать, опираясь на толщину стенок труб в уже смонтированной канализации. Так проще подобрать фитинги и дополнительные элементы.
3. Вес. Трубы по весу подбираются в зависимости от протяженности и материалов уже смонтированной канализации. Стоки стиральной машины не оказывают высокой нагрузки на систему, поэтому можно использовать максимально легкую трубу.

Маркировка и как ее расшифровать

Трубы для внутренних систем канализации маркируются всего несколькими символами. Например, PP 110х3.4 К.Р.

Обозначение включает:

• «PP» — материал полипропилен;
• «110х3.4» — диаметр 110 мм, толщина стенки 3.4 мм;
• «К» — труба для канализации;
• «Р» — оснащена раструбом.

Маркировка также может включать название компании изготовителя, номер технического условия, по требованиям которого изготовлено изделие.

Несколько вариантов на рынке

Ниже представлены наиболее подходящие трубы для внутренней канализации, которые можно использовать для подключения стиральной машины.

PP d50

Труба полипропиленовая для внутренней канализации. Подходит для прямого подключения стиральных машин с помощью дополнительного фитинга. Устойчива к температурным перепадам и химически вредным жидкостям.

Характеристики:

• диаметр 50 мм;
• толщина стенки 1.8 мм;
• длина 1000 мм;
• степень кольцевой жесткости SN 4;
• температурный порог +80 градусов;
• рабочая температура +2 + 45 градусов.

Труба оснащается раструбным соединением с одним уплотнительным кольцом. Примерная стоимость 75 руб за штуку.

Pro Aqua Comfort 110×3000 мм

Канализационная труба из ПВХ. Оснащается раструбом. Может использоваться для подключения стиральных машин бытового и промышленного типов. Обладает высокой степенью гладкости внутренних стенок.

Характеристики:

• диаметр 110 мм;
• толщина стенки 3.2 мм;
• длина 3000 мм;
• кольцевая жесткость SN 4;
• рабочая температура + 65 градусов;
• температурный порог + 95 градусов кратковременно.

Труба не деформируется при кратковременном воздействии кипятка. Требует жесткой фиксации к несущей конструкции. Примерная цена 180 руб. за штуку.

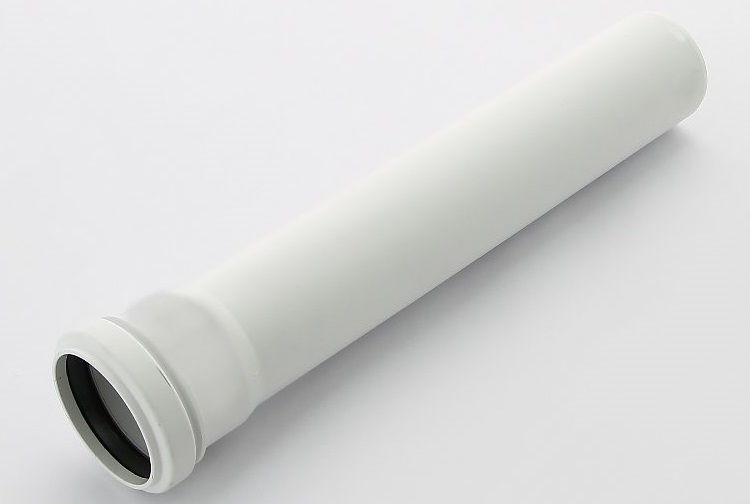

Valplast D50х4

Бесшумная канализационная труба с раструбом. Подходит для соединения со сточным шлангом стиральной машины через манжетный уплотнитель. Производится из поливинилхлорида.

Характеристики:

• диаметр 50 мм;
• толщина стенки 4 мм;
• длина 2500 мм;
• степень жесткости SN;
• рабочая температура + 75 градусов.

Труба производится по трехслойной технологии. Обладает свойством снижения уровня шума до 6.5 дБ. Примерная стоимость 1700 рублей.

Какие могут понадобиться фитинги и комплектующие?

При подключении стиральной машины к канализации выбор дополнительных комплектующих основывается на методе соединения. Способы подключения:

1. Прямой. Предполагается соединения сливного шланга стиральной машины с уже имеющейся системой канализации. Для этого потребуется тройник для врезки в трубу канализации и переходная манжета для соединения тройника и шланга машинки.
2. С помощью сифона. Способ предполагает замену сифона под раковиной на модель с дополнительным патрубком для стиральной машины. Для осуществления подключения потребуется только новый сифон.

Как подключить машинку к канализации?

Ниже представлено описание двух способов подключения стиральной машины к канализации. Для первого, прямого способа, потребуются:

1. Тройник с углом наклона 45 градусов. Диаметр выводов тройника 50 мм для канализационной трубы 50 мм.
2. Резиновая переходная манжета с наружным диаметром 50 мм и внутренним 32 мм.
3. Силиконовая смазка.

Алгоритм подключения предполагает установку стиральной машины на удалении не более 1,5 м от раковины.

Далее необходимо:

1. Демонтировать сливной патрубок сифона раковины. Его нужно вынуть из уплотнительной манжеты в раструбе канализационной трубы.
2. Вынуть манжету из раструба трубы.
3. Смазать внутреннюю полость раструба силиконовой смазкой. Также смазывается наружная, прямая часть тройника.
4. Вставить тройник в раструб трубы.
5. Смазать наружные части переходных манжет и вставить их в свободные раструбы тройника.
6. Вставить в манжеты патрубки сливов раковины и стиральной машины.

Для обеспечения надежной герметизации, патрубки герметизируются силиконом в месте входа в манжеты.

Как подключить стиральную машину к канализации, подскажет видео:

Второй способ подключения через специальный сифон также требует установки стиральной машины на удалении не более 1.5 м от раковины. Для осуществления подключения потребуется сифон с дополнительным соединительным патрубком и силиконовая смазка.

Алгоритм работ:

1. С помощью отвертки открутить фиксирующий болт. Он находится внутри сливного отверстия, в центре сетки.
2. На место старого сифона установить новый. Алгоритм монтажа в обратном порядке.
3. Главный слив сифона подключить к канализационной линии.
4. В отвод для стиральной машинки вставить конец сливного шланга и зафиксировать накидной пластиковой гайкой.

Машинка готова к работе. Оба способа монтажа предполагают создание гидрозатвора с помощью сливного шланга. Его необходимо зафиксировать на стену с помощью держателя «гусака» на высоте не менее 70 см. Таким образом удастся избежать неприятного запаха после слива или долгого простоя.

Как подключить слив со стиральной машины к сифону умывальника или мойки, видео-инструкция:

При монтаже стоит учесть некоторые особенности конструкции стиральных машин и комплектующих:

1. При отсутствии обратного клапана на сливе, потребуется установка обратного клапана на шланг или патрубок сифона.
2. Для соединения с резьбовым патрубком сифона потребуется приобретение специального переходника с учетом наружного диаметра шланга.

Тестирование и запуск

После того как было выполнено подключение стиральной машины к канализации, необходимо:

1. Проверить состояние подключения. Нужно провести визуальный осмотр, проверить застыл ли силикон, степень вставки патрубка.
2. Осматривается и проверяется фиксации шланга. Он не должен провисать и болтаться.
3. После осмотра стиральная машинка включается на максимальную загрузку.

После первого слива (с режима стирки на полоскание) проверяется герметичность системы и наличие вибрации под давлением. При выявлении протечки, травления воздуха или вибрации по местам стыка, недочеты устраняются, и работа проверяется снова.

Заключение

Канализационные трубы для стиральной машинки не особенно отличаются от обычных магистралей для внутренних систем.

Главное выбрать трубу с учетом диаметра уже имеющейся системы, характеристик стиральной машины по температуре и давлению в момент слива. Далее выполняется подключение с надежной фиксацией и герметизацией стыков.
