Как устроен и как работает адаптер для скважины, как установить и эксплуатировать деталь?

Водяная скважина, оборудованная погружным насосом, дополняется еще несколькими элементами, для эффективной подачи воды с глубины источника на участок. Одним из составляющих элементов скважины является адаптер.

В статье дан подробный обзор этого устройства, описан принцип работы, разновидности, основные преимущества и недостатки. Дополнительно приводится инструкция по самостоятельному монтажу этого элемента.

Что это такое, для чего он нужен?

Скважинным адаптером является разъемная деталь, которая позволяет перенаправлять воду от насоса по вертикальной трубе непосредственно на участок по горизонтальной магистрали. Это основная роль устройства.

Дополнительным назначением является способность удерживать скважинный насос на необходимом уровне, снимая часть нагрузки с подвесного троса.

Устройство и принцип работы

Скважинные адаптеры производятся из латуни или меди, редко можно встретить модели из нержавеющей стали.


Элемент состоит из следующих деталей:

  1. Несъемная часть. Представляет собой трубку с наружной резьбой на конце, которая дополняется платформой с клинообразными салазками по типу «ласточкин хвост». Эта часть адаптера крепится на обсадную трубу при помощи гайки. Герметичность создается за счет резинового уплотнителя между гайкой и поверхностью трубы.
  2. Съемная часть. Представляет собой тройник на ровной платформе. Платформа вставляется в салазки «ласточкиного хвоста». Нижняя часть тройника имеет внутреннюю резьбу и соединяется непосредственно с трубой от насоса. Верхняя часть также имеет внутреннюю резьбу, но используется для монтажа.

    В нее вворачивается труба, и вся конструкция опускается в обсадную трубу до места крепления. Средняя часть тройника непосредственно является отводом для воды. Герметизация двух половин адаптера осуществляется за счет жесткой сцепки двух платформ и резинового кольца между ними.

foto49598-2

Принцип работы адаптера достаточно прост. После сборки и установки на поверхность обсадной трубы, к адаптеру поступает вода от насоса, а проходя через него попадает в распределительную трубу, подключенную к несъемной части.

Плюсы и минусы

Скважинный адаптер часто применяется с целью снижения затрат на монтаж водяной линии и облегчения общего процесса сборки всей магистрали.

Преимущества его использования следующие:

  • не требует больших трудозатрат на установку, при монтаже не нужно выкапывать большую яму, использовать дополнительные элементы, приглашать специалистов;
  • не требует учета расположения пласта грунтовой воды, не страдает от влаги;
  • стоимость адаптера и его установки, примерно в 10 раз ниже, по сравнению с монтажом и приобретением кессона.

Есть у данной детали и свои недостатки:

  • герметичность установленной детали зависит от резиновых прокладок, которые со временем изнашиваются;
  • насос, за счет своего начального момента вращения, расшатывает соединитель, снижая его герметичность;
  • при ремонте или замене насоса требуется полностью демонтировать соединительное устройство.
Несмотря на минусы, адаптер прост в использовании и вполне может функционировать без замены, более 5-7 лет.

Виды

Скважинные адаптеры отличаются своей конструкцией и материалом, из которого они изготовлены. Конструктивно, адаптеры делятся на 2 вида:

  1. foto49598-3«Ласточкин хвост». Самая распространенная разновидность. Ее отличает принцип соединения двух частей между собой.

    Две платформы входят одна в другую до упора. Клинообразные салазки позволяют обеспечить высокую герметичность и устойчивость элементов.

  2. Накидной или хомутный тип. Отличается наличием поверхностного хомута. В данной разновидности обе части являются съемными, а герметичность и устойчивость обеспечивается хомутом, который стягивается двумя гайками. Такая модель не подходит для тонкостенных или пластиковых обсадных труб из-за возможной деформации при затяжке хомута.

По материалу, адаптеры делятся на следующие типы:

  1. Бронзовые. Обладают высокой коррозийной устойчивостью. Современные производители все реже используют этот материал из-за наличия свинца.
  2. Пищевая латунь или DZR. Материал более чистый, устойчив к коррозии и механическим воздействиям.
  3. Нержавеющая сталь. Самый надежный тип адаптера с практически безграничным сроком службы.

Также на рынке можно встретить разновидности из технического пластика, но пластикове элементы менее надежны и долговечны.


Что лучше — адаптер или кессон?

Основным конкурентом скважинного адаптера является кессон. Кессон – это целая система, обеспечивающая не только подъем воды из глубины скважины, но и ее распределение по всем потребителям.

Основные сравнительные характеристики двух вариантов монтажа представлены в таблице.

ФакторКессонАдаптер
МонтажСложный. Требуется вырыть яму большой площади и глубины под монтаж всех элементов.Простой. Требуется вырыть яму небольшой площади и глубины, для удобства монтажа.
Доступ для ремонтаПростой.Сложный. При замене насоса требуется разобрать адаптер и вынуть его на поверхность.
Слив водыПростой. Достаточно оборудовать сливной отвод.Сложный. Требуется раскопать место соединения и открыть его.
Дополнительные элементыУстанавливаются непосредственно в кессонеНеобходимо оборудовать отдельное помещение или монтировать в доме.
РемонтопригодностьПростая.Сложная. Требуется периодический демонтаж, с заменой прокладок и обработкой поверхности трубы.
ЦенаВысокаяНизкая
ДолговечностьСрок службы порядка 25 летЗависит от металла и эксплуатации. Требует замены прокладок 1 раз в 5-7 лет.
Глубина скважиныЛюбаяНе более 70 метров.

Судя по таблице, адаптер во многом уступает кессону. Главным образом в сложности при различном ремонте или замене насоса. Несмотря на это, деталь может стать полезной при периодическом посещении участка (непостоянное проживание) или в условиях нехватки средств на обустройство кессона с привлечением бригады монтажников.

Сравнение скважинных адаптеров и кессонов — в видео:

Как подобрать?

При выборе скважинного адаптера необходимо учитывать ряд критериев:

  1. По материалу. Так следует учесть, что изделие из пищевой латуни более дешевые, но встречаются довольно редко. За счет использования этого материала и известности бренда, цена на них может быть выше, чем у отечественных, латунных аналогов. Лучше выбрать латунный или нержавеющий тип.
  2. Диаметр. Подбирается деталь согласно диаметру выходного соединения от насоса. Адаптеры бывают следующих размеров: 1, 1 ¼, 1 ½ дюйма.
  3. Тип элемента. Стоит учесть, что тип соединения «ласточкин хвост» подвержен «залипанию» при окислении, забивается песком и илом. При демонтаже эти нюансы значительно осложняют замену детали. Модели, которые крепятся хомутом, страдают от вибрации насоса. Дополнительно страдают болты от воздействия влаги, что также усложняет демонтаж.

При выборе также учитывается общий размер, согласно диаметру обсадной трубы. Деталь должна беспрепятственно входить в трубу, без дополнительной обработки.

При выборе модели «ласточкин хвост», учитывается наличие гайки с впадиной со стороны прилегания к трубе. Впадина должна совпадать с изгибом трубы.

Чем больше совпадения и прилегание, тем выше герметичность соединения, прижима уплотнительного кольца.

Несколько вариантов на рынке

Ниже дано описание наиболее популярным моделям скважинных адаптеров.

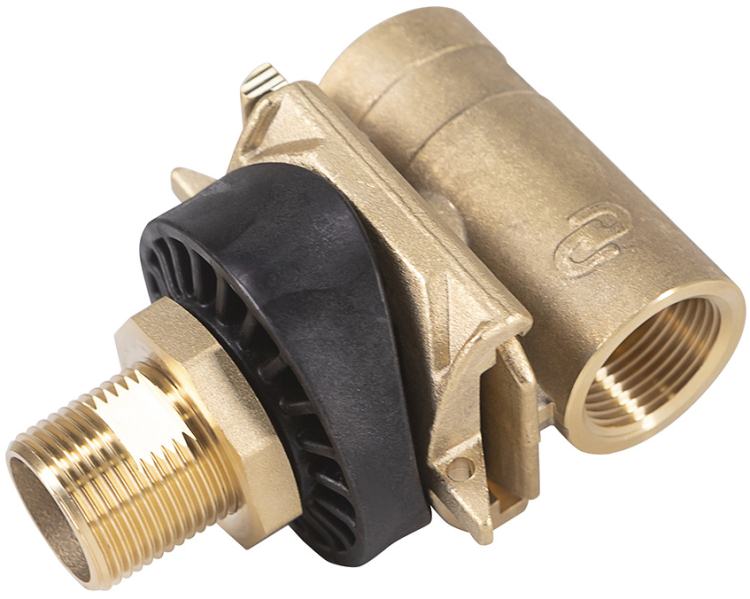

Джилекс САУ

Модель из высококачественной пищевой латуни. Подходит под обсадные трубы диаметром от 110 до 130 мм. Особенностью модели является дополнительная прижимная шайба из жесткого пластика, оснащенная уплотнительной прокладкой.

При монтаже на трубу большего диаметра, пластиковая шайба легко деформируется под изгиб поверхности. Данная модель также имеет широкий длинный выступ с обратной стороны от ограничителя соединителя. Это позволяет легко выбить съемную часть при окислении двух половин. Стоимость детали около 5 500 рублей.

foto49598-4

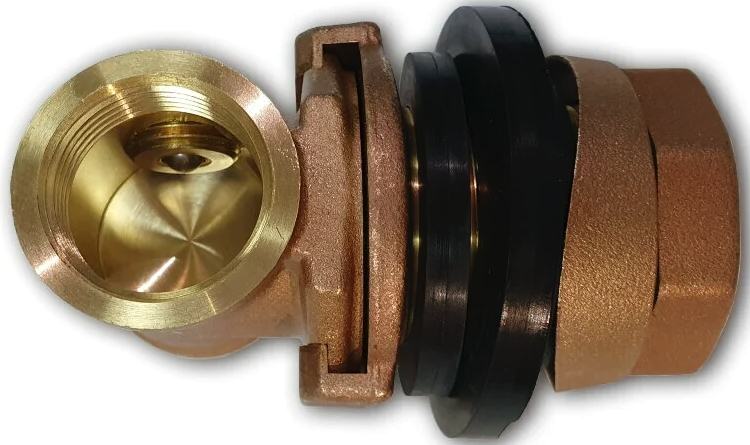

Belamos PTL 1″+FVB ½

Также модель из латуни. Тип соединения частей «ласточкин хвост». Особенностью модели является наличие сливного отверстия, расположенного по центру съемной стороны. Диаметр выходящей части 1 дюйм.

Модель подходит для труб диаметром 110-130 мм. Герметизация осуществляется за счет плотного резинового кольца, уплотнительной пластиковой шайбы и латунной гайки. Примерная стоимость 5 300 рублей.

foto49598-5

Merrill MCKS410S-BSP

Модель обвязочного или хомутного типа. Производится из латуни. Подходит для обсадных труб диаметром 113-140 мм. Герметичность детали осуществляется за счет наружного хомута, который крепится на двух гайках.


Особенностью модели являются толстые, средней жесткости резиновые кольца, которые увеличивают герметичность соединения и плотность прилегания к обеим сторонам трубы. Адаптер выдерживает вес более 200 кг, поэтому подходит для работы с насосами большой мощности. Стоимость соединительного элемента 23 000 рублей.

foto49598-6

Пошаговая инструкция по установке

Далее приведена упрощенная инструкция по самостоятельному монтажу адаптера в обсадную трубу.

Необходимые инструменты и материалы

Для монтажа соединительного элемента потребуются следующие инструменты:

  • разводной сантехнический ключ;
  • металлическая труба с наружной резьбой на одном конце, длиной с учетом глубины промерзания грунта, диаметр трубы должен совпадать с диаметром верхнего соединительного конца адаптера;
  • болгарка;
  • силиконовый герметик;
  • лопата для земляных работ;
  • электрическая дрель;
  • коронка, схожая по диаметру с размером выходящей трубки адаптера, диаметры следующие — 1 дюйм равен 44 мм (размер коронки), 1 ¼ — 54 мм.

После подготовки инструмента переходим к монтажу.

Процесс монтажа своими руками

Монтаж адаптера на обсадную трубу выполняется строго по порядку:

  1. foto49598-7Рядом с обсадной трубой выкопать траншею. Глубина траншеи должна быть ниже промерзания грунта. Например, 2 м.
  2. Траншею прокапать до входа магистральной трубы в дом или иное помещение.
  3. Обработать болгаркой место соединения. Зачистить от ржавчины, придать максимально гладкую форму.
  4. При помощи дрели и коронки просверлить отверстие в трубе, ниже уровня промерзания почвы.
  5. Присоединить к скважинному насосу выходящую трубу, через соединительный адаптер.
  6. Собрать скважинный адаптер, присоединить трубу от насоса к его входящей стороне.
  7. К выходному патрубку адаптера присоединить монтажную трубу.
  8. Также к патрубку присоединить удерживающий трос.
  9. Опустить насос в скважину, при этом соблюдая уровень расположения отверстия.
  10. Вставить в отверстие патрубок адаптера, надеть уплотнительные кольца и плотно зафиксировать гайкой.

Далее выполняется соединение магистральной трубы к патрубку адаптера и подвод магистрали к дому. Место соединения можно оборудовать ящиком или залить короб из бетона, предусмотрев крышку. Так соединительный элемент будет доступен в любое время и не подвергнется воздействию коррозии.

Установка скважинного адаптера своими руками — в видео:

Как выбрать крышку?

Крышка обсадной трубы или оголовок используется для герметизации всей скважины, защиты от попадания посторонних элементов и кражи оборудования.


При выборе крышки стоит учесть:

  1. Тип. По типу элементы бывают: наружные и внутренние. Наружные часто имеют несколько кромок с разным диаметром (универсальные). Внутренние представляют собой пробку.
  2. Материал. Для насосов весом до 50 кг вполне подойдет пластиковая модель. Более тяжелым насосам понадобится крышка из чугуна или стали.
  3. Наличие вентиляционного окна.
  4. Выходное отверстие для трубы. Подбирается с учетом диаметра трубы или с оснащением герметичными кольцами.
  5. Крюк для троса. Также важен. Должен располагаться с внутренней стороны крышки. Стоит выбирать крюки из нержавеющей стали.
Также стоит учесть наличие резиновых колец, для плотной посадки и фиксации. Крышка должна сидеть плотно, без перекоса или прокручивания.

Эксплуатация и обслуживание

Эксплуатировать скважину с адаптером довольно просто. Главное, чтобы адаптер подходил под выбранный насос и магистральные водяные линии.

Так, стоит учесть:

  • foto49598-8насос должен быть совместим по весу с этим параметром адаптера;
  • обязательно наличие удерживающего троса, который крепится одним концом к крышке скважины;
  • стоить исключить любые повышенные вибрации от насоса к адаптеру, сделать это можно только при максимальном отсутствии соединения и различий по диаметрам на всей магистральной линии;
  • после монтажа, запрещается закапывать соединительный элемент грунтом, лучше оборудовать приямок вокруг соединения, оснастить его крышкой.

Обслуживать адаптер необходимо раз 1-3 года. При небольших протечках, требуется просто подтягивать фиксирующую гайку. Если проблема не решается, адаптер следует демонтировать и заменить прокладки.

При полном демонтаже разбирать обе части нужно предельно осторожно. Запрещается сильно стучать молотком по выдвижной пластине. Лучше предварительно очистить деталь или опустить ее на 1 час в растворитель.

Заключение

Скважинный адаптер, простая и эффективная соединительная деталь, для простого и быстрого подключения водопроводной линии от скважины к участку.

При правильном выборе и монтаже, устройство прослужит более 15 лет, с периодической заменой прокладок и очисткой мест соединения.
