Что это такое и для чего он нужен?

Пакеры для скважин – уплотняющее оборудование. Оно предназначено для того, чтобы была возможность разделить разные части кольцевого пространства.

Используется устройство как в обсаженных скважинах, так и в не обсаженных. При помощи пакера облегчаются операции, проводимые внутри источника воды, не вызывая разрушение скважины.

Основная часть конструкции – уплотнитель цилиндрической формы, который выполнен из резины. Во время работы происходит вертикальное сжатие, вызывающее изменение формы, высоты, расширение элемента. В результате происходит перекрытие кольца между бурильными трубами и стенами скважины. При недостаточной герметизации невозможно добиться полного разделения пластов.


foto53587-2Пакеры для скважин используют в следующих случаях:

  1. Для центровки насосно-компрессорных труб, чтобы провести обсадку скважинных труб во время проведения ремонта.
  2. Для защиты обсадной инвентарной колонны от коррозий.
  3. Для освоения свободного пространства скважинных труб.

У пакеров различные диаметры резинового уплотнителя. Этот момент является ключевым для определения области использования конструкции.

Виды, их устройство и принцип работы

На сегодняшний день к наиболее востребованным относятся следующие виды пакеров.

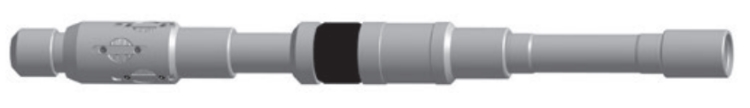

Гидравлический

Гидравлический пакер позволяет добиться полной герметизации отдельных частей скважины при помощи давления рабочей жидкости оборудования. В результате использования устройства к стенкам канала скважины прижимается резиновый уплотнитель.

Внутри источника воды происходит разделение пластов. Также имеется разновидность гидравлико-механического пакера, где отмечается одновременно с деформацией резинового элемента давление на подпакерную зону.

foto53587-4
На заметку, гидравлический пакер используют при выполнении работ по изоляции, для консервирования скважины.

Разбуриваемый

В рабочем положении разбуриваемые пакеры используют для герметичного изолирования отдельных частей ствола скважины. Если производится цементирование, то такой вид оборудования остается в источнике воды, извлечь его не предоставляется возможным.

В случае необходимости потребуется разбурить весь слой цемента. Разбуриваемый пакер используют для разделения грунтовых пласт горизонта.

foto53587-5

Механический

Механический пакер во время функционирования оказывает давление на отдельные части скважинного ствола. В результате наблюдается деформация уплотнителя. Такой вид конструкции эксплуатируется в наклонной, искривленной, вертикальной скважине.

Механический пакер считается надежной конструкцией, которую возможно использовать повторно.

foto53587-3

Преимущества и недостатки

Основные преимущества пакеров:

  • наличие раздвижных опор, которые не позволяют выдавить резиновые уплотнители в межтрубную область;
  • снижение материальных трат на ремонтные мероприятия;
  • полная герметизация скважинной трубы;
  • проведение очистки скважины с привлечением меньшего количества людей;
  • длительный эффект.

Недостатки устройства:

  • при продолжительных нагрузках возможно затвердение резинового элемента;
  • дюралюминиевые части устройства имеют склонность к разрушению во время извлечения;
  • невозможно провести промывку надпакерной и пакерной зоны скважины.

Как выбрать?

Основные критерии выбора пакера в скважину:

  • материал, из которого выполнена конструкция;
  • устойчивость резинового уплотнителя к длительному воздействию воды;
  • способность выдерживать значительные перепады давления.

Установка

Пакер опускают только в заглубленный источник воды. Не допускают производить действия с фонтанирующей скважиной.

Пошаговые действия по установке пакера в скважину:

  1. foto53587-6Проверяются на целостность резиновые манжеты, кольцо, пружины конструкции, правильность прилегания верхней части к нижней.
  2. Устройство устанавливается вручную в устье шахты скважины.
  3. Заводится толкатель, который соединяется с первой трубой на талевой системе.
  4. Пока верхняя манжета пакера не войдет в обсадную трубу, его держат в приподнятом положении. Толкатель располагается выше края штока.
  5. Через толкатель производится спуск пакера, не допуская подъема труб. Чтобы не вызвать порчу резиновых манжет, скорость спуска не превышает одной трубы в минуту.
  6. На фоне трения резиновой манжеты верхняя часть конструкции отстает от нижней его части. Пакер попадает в скважину в слегка растянутом состоянии. При этом толкатель держит клапан откидного типа в открытом состоянии, обеспечивая таким образом поступление воды из-за пакера.
  7. Спуск устройства прекращается, достигнув нужной глубины. Толкатель приподнимается. Во время подъема под воздействием пружин пакер, освободившись от груза, принимает нужное положение. Резиновые манжеты тормозят нижнюю его часть. Пакер контактирует с обсадной трубой.

Когда снимают и как вытаскивают?

Извлечение пакера производится профессионалами, осуществляют это следующим образом:

  1. В скважину опускают бурильные трубы с компоновкой, навернутой на башмак.
  2. Чтобы определиться с местом устранения втулки конструкции, производят присоединение пакера с компоновкой и делают разметку.
  3. Поворачивают инструмент на 45 градусов, тем самым освобождая компоновку от пакера и поднимая инструмент на высоту метки, чтобы разрезать втулку пакера.
  4. Устанавливают у вырезающего инструмента резцы напротив нижней части втулки.
  5. Определиться с выполнением задачи поможет падение давления в насосе на 1,5 и более МПа.
  6. После разрезки втулки пакер соединяют с байонетным замком.
  7. Из скважины, в первую очередь, вынимают верхнюю часть пакера с компоновкой, при этом нижняя его часть остается в шахте скважины.
  8. Далее остаток конструкции извлекают труболовкой.

Заключение

Пакер для скважины – незаменимая уплотнительная конструкция, которая работает благодаря деформации. Тем самым создает надежную изоляцию внутри шахты под воздействием механической силы, создаваемой весом бурильных труб. Это простой по конструкции элемент, что свидетельствует о его надежности.
