Что собой представляет, для чего нужна крышка для скважины на воду, как изготовить ее своими руками?

Крышка колодца — оборудование, позволяющее владельцу дачного дома повысить комфорт эксплуатации автономного комплекса водоснабжения и изолировать ствол шахты от воздействия факторов внешней среды.

В статье приведена подробная информацию об устройстве и назначении крышек для скважины, особенностях самостоятельного подбора и монтажа гидравлических агрегатов.

Функции оголовка

Крышка (оголовок) колодца — строительный аксессуар в форме заглушки, предназначенный для закрытия верхней части выходящей на поверхность трубы при создании автономного комплекса водоснабжения.

Устройство является неотъемлемой составной частью самодельной конструкции и позволяет владельцу загородного участка получить следующие преимущества:

  • foto51398-2надежно загерметизировать колодец для минимизации потерь тепла в холодное время года, что позволяет дополнительно экономить электричество для питания насоса;
  • создать защитный барьер, препятствующий формированию наледи зимой и предохраняющий шахту скважины от проникновения грязи, осадков и мусора;
  • обеспечить надежное соединение двух отрезков трубопровода — от перекачивающего агрегата до оголовка с магистралью, протянутой от коттеджа до колодца;
  • защитить дорогостоящее гидравлическое оборудование от похищения злоумышленником — неподготовленному человеку не удастся быстро снять защиту и вытащить на поверхность насос, не привлекая внимание посторонних;
  • в автоматическом режиме поддерживать уровень водяного пласта в неглубоких скважинах.

Крышка колодца надежно фиксирует трос и электрический кабель до насосного агрегата, благодаря чему хозяин приусадебной территории может быстро извлечь его на поверхность для выполнения технического обслуживания и очистки.


Устройство

Типичная конструкция включает следующие элементы:

  1. Базовый диск с отверстиями под трубопровод, электрический кабель и болты, выступающий основой для размещения дополнительных элементов конструкции. Большинство модификаций скважинных крышек оснащаются производителями внутренними кольцами со стандартными сечениями 25, 32 и 40 мм, диаметр внешнего кольца при этом может колебаться от 9 до 16 см.
  2. Карабин крепления, предназначенный для подвешивания перекачивающего устройства.
  3. Фланец в виде кольца с прорезями под болты для подключения к обсадной магистрали.
  4. Центральный цанговый зажим, позволяющий сохранять неподвижность трубопровода.
  5. Герметичный резиновый уплотнитель между базовым диском и фланцем, защищающий соединение от воздействия внешней среды.
  6. Грузозахватные рым-болты для присоединения стального троса к насосному агрегату.
  7. Изолированный вход для протяжки кабеля питания, исключающий его соприкосновение с основным диском и шанс возникновения короткого замыкания.
Крышки для колодцев на приусадебной территории опционально оснащаются клеммными коробками, позволяющими подключить гидравлическое оборудование к электрощиту в загородном доме.

Конструкция ряда моделей скважинных крышек обладает улучшенными защитными характеристиками для исключения несанкционированного доступа посторонних лиц к насосу. Шляпки болтов у таких оголовков глубоко утоплены в базовый диск, что потребует использования специального гаечного ключа для взаимодействия с ними.

Виды

Эксперты в строительной сфере классифицируют крышки преимущественно по основному материалу изготовления, выделяя следующие категории аксессуаров:

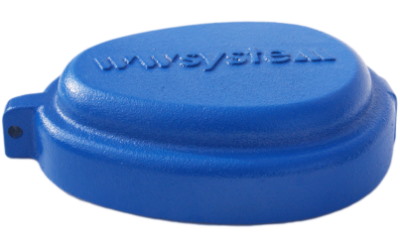

  1. foto51398-3Металлические. Характеризуются прочностью и долговечностью, а также устойчивостью к воздействию широкого диапазона температур.

    Главный недостаток такого оборудования — повышенная подверженность коррозии, что требует от производителя применения дополнительных технологий для покрытия корпуса защитными составами.

    В качестве основного материала для изготовления таких конструкций используются чугун, стандартная и нержавеющая сталь, что определяет ряд ограничений по эксплуатации для каждой из указанных категорий.

    К примеру, чугунные изделия массивны и сопоставимы по цене со стальными, однако повышенная хрупкость сплава потребует от владельца осторожности при их перемещении, а для крышек из нержавейки предельно допустимая нагрузка составляет 3 центнера, что не подходит для подвешивания тяжелых насосов.

  2. Конструкции из пластика и ПНД 32. Их плюсами являются низкая стоимость и улучшенная стойкость к коррозионному повреждению, а также наличие съемной центральной части и коробки с клеммами. Несмотря на это, такие крышки не подходят для монтажа насосов весом более 2 центнеров, при этом максимальная глубина погружения перекачивающего агрегата ограничена расстоянием в 50 м.

Дополнительная классификация основана на универсальности того или иного варианта оголовка — большинство подобных аксессуаров подходят под конкретное сечение трубопровода (например, только к типоразмерам в 125 или 160 мм), тогда как отдельные модели допустимо монтировать на обсадные трубы независимо от их диаметра.

О скважинных оголовках расскажет видео:

Как выбрать?

Самостоятельная покупка гидравлического аксессуара требует ответственного подхода со стороны владельца загородного участка — некорректный подбор типоразмеров и материала корпуса может привести к преждевременному выходу оборудования из строя.

Нижеприведенные советы от экспертов в строительной сфере помогут избежать незапланированных денежных трат и продлить срок службы изделия.


Основные правила подбора

foto51398-4Профессиональные застройщики при покупке крышки для скважины в качестве приоритетного фактора рекомендуют учитывать тип материала изготовления.

Для перекачивающих агрегатов, размещаемых на небольшой глубине, оптимальным вариантом станут крышки из пластика, тогда как находящиеся на значительном удалении от поверхности почвы габаритные насосы желательно использовать совместно со стальными или чугунными аксессуарами.

Владельцы загородного жилья должны проявить максимальную бдительность при использовании крышек с клеммными коробками для обслуживания высокопроизводительных моделей насосов в условиях повышенной влажности.

Длительная автономная работа таких агрегатов на высоком напряжении в сочетании с незаметным воздействием коррозии может привести к короткому замыканию и поражению электрическим током из-за оплавления контактов, что требует регулярного контроля за техсостоянием автономной системы водоснабжения.

Размер

Дополнительным значимым фактором при приобретении скважинного оголовка выступает совместимость его габаритов с наружным диаметром обсадной магистрали.

При выборе крышки эксперты рекомендуют провести предварительные замеры внешнего и внутреннего диаметра колодца, в соответствии с которыми подобрать подходящую модель для покупки.

Величина внутреннего диаметра должна быть достаточной для исключения случайных колебаний и движений крышки, внешнее сечение должно быть равно либо немного превышать внешние габариты скважины — это позволит избежать попадания мусора и осадков под ее поверхность.

Таблица ниже демонстрирует распространенные типоразмеры скважинных оголовков на примере ряда моделей различных производителей:

Вариант насосаПримерная стоимость, тысяч рублейСовместимость по величине внешнего сечения обсадной трубы, ммОсновной материал
«Джилекс» ОС 140-160/405,2140-160 (159)чугун
«АКВАРОБОТ» АОС-133-404,1125-133чугун
«Джилекс» ОС 107-127/324,0107-127чугун
AQUAPROFI ОГС 125-165/323,2125-165пластик
«Хемкор» ОС/113-127/322,5113-125пластик
«Джилекс» ОС 90-110/252,590-110пластик

Как правильно расшифровать названия и маркировку?

При приобретении оголовка для закрытия шахты колодца своими руками владельцу жилья настоятельно рекомендуется обратить внимание на буквенно-цифровой код оборудования.

Наиболее распространенные обозначения, используемые производителями колодезных крышек, интерпретируются следующим образом:

  • foto51398-5П — говорит о пластике как основном составляющем материале корпуса;
  • А — антивандальная конструкция с улучшенными защитными свойствами;
  • Б — применительно к модельному ряду «Джилекс» свидетельствует о наличии съемной центральной части, позволяющей выполнить «горячую» замену перекачивающего агрегата без отсоединения от обсадной трубы;
  • 25, 32 и 40 — величина сечения цангового зажима;
  • 90-160 — диаметр внешнего кольца базового диска скважинного оголовка.

Особенности маркировки скважинных оголовков можно рассмотреть на примере двух популярных моделей от российских производителей:

  1. «Джилекс» КС 110-133 6050. Аббревиатура КС в данном случае расшифровывается как «крышка скважинная», аксессуар стоимостью 4500 рублей подходит для эксплуатации в качестве оголовка для обсадных труб с диаметрами от 110 до 133 мм.
  2. Jemix WC 125-133. Аксессуар из стали в лаконичном исполнении совместим с обсадными трубами сечением от 125 до 133 мм, и обеспечивает их надежную защиту от попадания посторонних предметов, включая насекомых, мусор и мелких грызунов.
Ряд поставщиков строительных аксессуаров могут использовать альтернативные схемы аббревиатур для маркировки крышек загородных колодцев.

В такой ситуации покупателю рекомендуется получить консультацию экспертов по насосному оборудованию для исключения дополнительных расходов ввиду несовместимости основных характеристик изделия с параметрами скважины.

Варианты, чтобы скрыть шахту колодца

Расположенные на приусадебном участке скважины не всегда органично вписываются в ее ландшафт. В этом случае хозяин дачного дома может приобрести готовый вариант очень красивой декоративной крышки в магазине стройматериалов.

Или выполнить самостоятельную отделку прилегающей к скважине территории различными материалами, среди которых наиболее популярными являются камень и древесина.


Как сделать самому?

Самостоятельное изготовление конструкции способствует значительной экономии финансовых средств и реализуется при использовании следующих подручных материалов:

  • чугунных или стальных листов толщиной в 1 см;
  • резиновых заготовок для вырезания уплотнителя;
  • монтажных болтов;
  • сварочного аппарата и резака по металлу.

Алгоритм действий:

  1. foto51398-6Из листового металла вырезается фланец с сечением, чуть большим диаметра обсадной трубы, скручивается и приваривается по линии стыка.

    Результатом операции станет получение заготовки в форме стакана, на которой дополнительно закрепляется «юбка» для монтажа крепежных болтов.

  2. На следующем этапе дополнительно вырезается крышка, совместимая по диаметру с «юбкой» — это позволит прочно соединить обе составляющих самодельной конструкции.
  3. К внутренней поверхности крышки приваривается рым-болт, выступающий в качестве средства присоединения протянутого к насосу стального троса, к внешней — два рым-болта, предназначенных для подъема изделия.
  4. На последней стадии процесса изготовления между крышкой и фланцем размещается резиновый уплотнитель, после чего производится соединение обоих элементов.

Главное преимущество, получаемое владельцем загородного дома при самостоятельном создании — возможность подбора любых габаритов крышки в соответствии с текущими потребностями, чего невозможно достичь при приобретении магазинных вариантов с фиксированным набором типоразмеров.

Габариты крышки в данном случае будут зависеть от сечения обсадной магистрали, диаметр которой определяется характеристиками конкретной модели насосного агрегата.

Сечение центрального отверстия фланца при самостоятельной сборке крышки рекомендуется выдержать на 1-2 мм больше в сравнении с диаметром обсадного трубопровода, при этом размеры крышки и фланца должны превышать диаметр обсадной трубы на 4-5 см.

Как установить?

Алгоритм самостоятельного монтажа оголовка для шахты колодца состоит из следующих этапов:

  1. Трубопровод в скважине обрезается под углом 90 градусов, после чего поверхность среза подвергается грунтовке и шлифовке наждачной бумагой для минимизации воздействия коррозии.
  2. Пластиковая труба подводится к перекачивающему агрегату.
  3. Провод требуемой длины протягивается через рым-болт на внутренней стороне крышки, фиксируется с помощью хомутов на карабин.
  4. Скважинное оборудование опускается на требуемую глубину, после чего выполняется монтаж крышки, а также подъем и фиксация насоса на необходимом уровне.

Монтаж скважинного оголовка рассмотрен видео:

Заключение

Самостоятельный монтаж крышки для скважины представляет собой непростую задачу, при решении которой хозяину загородного участка потребуется соблюдать определенные правила для обеспечения качественной работы автономного гидравлического оборудования.

Изложенные в статье рекомендации позволят не совершить ошибок при выборе оптимального варианта крышки для колодца и обеспечить бесперебойную подачу воды для бытовых нужд.
