Разновидности, критерии выбора, инструкция по установке вибрационного насоса для скважины

Что это за тип?

Вибрационный насос — это бытовое устройство, использующееся для перекачки воды из источника по трубам. Конструкция отличается простой сборкой и эксплуатацией, что часто становится решающим фактором при выборе агрегата для домашнего использования.

Глубинные вибрационные насосы изготавливают на различных предприятиях на территории России и зарубежных стран. Поэтому итоговая комплектация может меняться, в зависимости от производителя.

Устройство и принцип работы

Устройство вибрационного насоса достаточно простое, в сравнении с имеющимися на рынке аналогами. Данные агрегаты не имеют крыльчаток и вращающихся деталей, которые чаще всего выходят из строя и требуют своевременной замены. Перекачивание воды обеспечивается за счет поступательно-вращательных движений диафрагмы.

С одной стороны мембраны находится мотор (вибратор), с другой стороны — вода. Как только насос приводят в действие, мембрана начинает поочередно изгибаться внутрь и возвращаться в привычное положение. Эти действия создают определенную вибрацию.

Вода перекачивается за счет разницы в давлении, которое появляется вследствие движений диафрагмы насоса.

Агрегат состоит из следующих деталей:

• силового элемента вибрационного насоса;
• мотора;
• нагнетающей камеры для жидкости;
• всасывающей камеры;
• амортизатора;
• штока;
• шайбы;
• обратных клапанов;
• резиновых поршней;
• канала для отвода жидкости по трубам.

Износу чаще всего подвергаются резиновые поршни и обратные клапаны. Данные элементы сильно зависят от чистоты воды: чем грязнее жидкость, тем быстрее происходит изнашивание.

Можно ли использовать, почему он убивает скважину?

Вибрационные насосы не рекомендуется использовать в скважинах на песок. Высокочастотная вибрация начинает распространяться далеко за пределы имеющейся скважины, вода никак не гасит эти волны.

При использовании такого агрегата в скважине, происходит следующее:

1. Вибрация уменьшает трение частиц, что мешает образованию конуса фильтрации. Совсем мелкие частицы попадают непосредственно в фильтр, а далее внутрь скважины. Появившаяся песчаная пробка будет все больше и больше уменьшать дебит скважины и работоспособность насоса.
2. Ржавеющие обсадные трубы не будут держаться при использовании вибрационного насоса, хотя другие модели спокойно выдерживают длительную эксплуатацию с не качественным материалом.
3. Мелкие частицы песка и грязи постепенно будут нарастать, и становиться крупными, вокруг фильтра образуется плотная стена. Это также уменьшает дебит скважины.

Насос быстро забьется песком, грязью и другими частицами. Даже регулярное обслуживание устройства не помогает полностью избавиться от неприятных последствий. Насос крайне быстро начинает гнать воду с песком, поэтому опытные владельцы домов редко приобретают вибрационные изделия для эксплуатации в скважинах.

В каких случаях допустимо использование?

Вибрационный насос можно использовать в скважине только при наличии нескольких условий:

• скважина находится на длительном расстоянии от дома;
• владелец готов регулярно чистить и обслуживать насос и прилегающие к нему трубы;
• если использование насоса длится не круглый год, а в определенный период, например, летом.

Вибронасос, находящийся в скважине, со временем может стать причиной движения и разрушения пород грунта. Если рядом со скважиной находятся постройки (дом, сарай, баня), то стоит воздержаться от такого агрегата. Может произойти обвал шахты скважины, либо проседание дома и любого другого строения.

Какой лучше выбрать?

Чтобы не ошибиться с выбором подходящего устройства, необходимо знать, на что обратить внимание в первую очередь. Одни пункты крайне важны, другие лишь дают дополнительные преимущества. Не лишним будет ознакомиться с ними, тогда выбор подходящего вибронасоса будет быстрым и максимально точным.

Вид

Вибрационные насосы бывают погружными и поверхностными. Погружные агрегаты обычно используются в колодцах и скважинах глубиной более 7 метров. Отверстия для всасывания обычно находятся сверху или снизу агрегата. Расположение сверху более предпочтительно, такие устройства втягивают меньше грязи и ила, соответственно служат дольше.

Поверхностные агрегаты обязательно нужно прятать под навес или организовать для него приямок. Капли дождя не должны попадать внутрь корпуса, такие изделия крайне чувствительны к попаданию жидкости извне.

Производительность

Производительность отвечает за то, сколько воды сможет выкачать насос за один час.

Показатели делятся на три категории:

• минимальные (360 л/ч);
• средние (750 л/ч);
• высокие (1500 л/ч).

Существуют также сверхтехнологичные модели, производительность которых доходит 2000-3000 литров в час. Чтобы понять, какая производительность вибронасоса требуется в конкретном случае, потребуется сделать расчет суточной потребности, учитывая оптимальный дебет источника воды.

Существуют специальные таблицы, благодаря которым можно подсчитать, какой расход идет на привычные бытовые нужды (стиральную машину, раковины, унитаз, душ). Дебет источника же обычно указывается в паспорте.

Глубина

Это показатель максимальной глубины, на которую можно опускать насос для достижения эффективной работы. Большинство вибрационных изделий имеет параметр до 7 м. В некоторых моделях производительность зависит от номинальной глубины погружения.

Напор-высота подъема

Этот параметр позволяет понять, на какое расстояние агрегат способен поднимать и подавать воду. Данный пункт особенно важен, если источник жидкости находится далеко от потребителей.

Показатели могут быть следующими:

• минимальный напор (40 метров);
• средний уровень (от 60 м);
• большой (примерно 80-90 м).

Для расчета оптимального показателя в конкретном случае, необходимо сложить глубину, на которую будет опускаться насос, затем расстояние от поверхности земли до зеркала воды и длину водопровода. К полученному результату обязательно нужно накинуть примерно 20%.

Размер насоса-диаметр скважины

У вибрационных насосов внешний диаметр чаще всего находится на отметке от 76 мм до 102 мм.

Этого размера достаточно, чтобы использовать данный агрегат практически в любой скважине (от 80 мм).

Подбирать устройство необходимо таким образом, чтобы диаметр насоса был меньше диаметра скважины. Также следует учитывать необходимость в резиновой прокладке. Она будет своеобразной защитой труб от постоянной вибрации, а сам насос будет защищен от ударов об стенки.

Материал корпуса

Большим спросом пользуются устройства с пластиковым корпусом. Они обладают меньшей прочностью, чем алюминиевые, но не подвержены коррозии и окислению.

При подборе подходящего устройства также следует учитывать качество резьбового соединения, наличие переходника, длину и прочность кабеля. Кабель, находящийся в изоляции, прослужит крайне долго, независимо от погодных условий и перепадов температур.

Характеристики

Стоит рассмотреть, с какими характеристиками требуется подобрать вибрационный насос, чтобы максимально избежать риска:

Несколько вариантов на рынке

Стоит рассмотреть наиболее оптимальные варианты вибрационных насосов, которые сумели зарекомендовать себя на рынке данной техники.

ВИХРЬ ВН-40Н

Погружной скважинный насос с номинальной мощностью в 210 вт. Может работать при напоре в 72 м. Подходит для чистой воды, может работать при температурных условиях от +3 до +35 градусов тепла.

Максимальная глубина погружения составляет 3 м, допускается к работе в небольших источниках жидкости. Средняя стоимость такого агрегата составляет от 3500 руб. Можно использовать на даче и при частных домах. Отзывы читайте здесь.

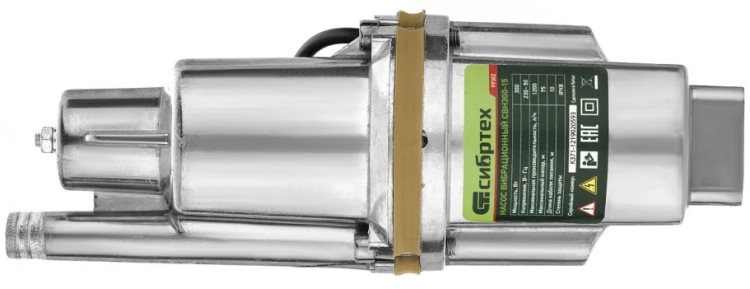

Сибртех СВН300-15

Агрегат с мощностью в 300 Вт. Способен работать на глубине до 5 м в скважинах с чистой и мелкопесчаной жидкостью. Насос обеспечивает подъем воды до 75 м, с его помощью можно осушать погреба, подвалы и цокольные этажи.

Устройство имеет простую конструкцию и принцип установки, благодаря алюминиевому корпусу агрегат надежно защищен от ударов и другого внешнего воздействия. Снаружи имеется защитное покрытие, которое позволяет не бояться скорой коррозии и окисления. Средняя цена составляет от 2300 руб. Отзывы читайте тут.

Малыш

Модель, работающая на глубине до 3 м. Возможно погружение на большую глубину при наличии малодебитной скважины. Имеет электродвигатель, надежно защищенный от перегрева.

Допускается наличие мелкого песка в воде, главное, чтобы не было агрессивных примесей. Насос способен перекачивать воду на расстояние до 100 м. Средняя цена устройства составляет от 3700 руб. Отзывы читайте здесь.

STURM! WP9729DWI

Вибрационный насос, работающий на глубине до 40 метров. Максимальная мощность устройства составляет 550 Вт. Агрегат обеспечивает производительность до 4500 л/час, что серьезно превосходит бюджетные аналоги.

Допускается наличие в воде микрочастиц, размером до 2 мм. Стоимость такого изделия составляет от 14000 руб.

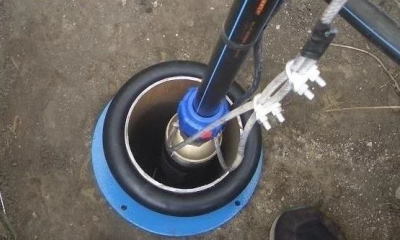

Монтаж

Установку погружного вибрационного насоса необходимо начинать с проверки правильности монтажа обсадной трубы. У нее должно быть вертикальное отверстие, которое контролируется строительным отвесом. Сильное отклонение от нормы серьезно повлияет на качество работы агрегата. Также необходимо проверить легкость прохождения различной жидкости через обсадную трубу.

Дальнейший план, как ставить насос в скважину, выглядит следующим образом:

1. Насос подвешивают на многожильном тросе или капроновом шнуре, диаметр изделия должен быть не менее 5 мм. Конец троса обязательно нужно обрезать и слегка прижечь спичками, чтобы он не распускался в процессе.
2. Если осуществляется погружение на глубину свыше 15 метров, то предварительно требуется сделать демпфирующий узел.
3. Далее нужно использовать подвес, узел для крепления следует сделать на расстоянии не менее 10 см от входных отверстий.
4. Связку из кабеля, трубы и шнура фиксируют прочной изолентой.
5. На опорную плиту ставится верхняя сторона нагнетательного трубопровода, затем осуществляется подключение дополнительного аккумулятора насосной станции.
6. Следующий этап заключается в монтировании обратного клапана и установке задвижки.
7. Также в конструкцию можно вмонтировать прибор для измерения текущего давления.
8. Подвеску крепят к поперечной балке, затем изделие опускают в скважину.

Видеоразбор монтажа вибрационного агрегата:

Эксплуатация и обслуживание

Вибронасосы не требуют особого ухода и могут долго служить без вмешательства. Рекомендуется раз в пару лет вынимать агрегат из рабочего пространства, полностью разбирать и чистить. Это продлит срок эксплуатации.

Не следует использовать устройство в скважинах с илистой или песчаной жидкостью. От нее насос быстро забивается и перестает нормально работать, уменьшая дебит скважины.

Видео по теме статьи

Обзор вибрационных насосов Ручеек, Малыш, Родничок представлен в видео:

Заключение

Вибрационные насосы могут облегчить быт, если знать, для каких скважин они подходят и как правильно их использовать. Изделия служат длительный срок без необходимости замены элементов.
