Необходимость, способы и последовательность мероприятий по обвязке скважины на воду

Водяная скважина - удобный и эффективный источник водоснабжения участка. Но его эффективность зависит от правильного обустройства и защиты от внешних воздействий.

Далее рассмотрим тему обвязки водоносной скважины. Будут описаны различные варианты с пошаговыми инструкциями по самостоятельному осуществлению обвязки, с описанием возможных ошибок в ходе работ.

Что это такое, какие работы к ней относятся?

Обвязкой водоносной скважины называют работы по обустройству самого источника и формированию водопроводной системы с подключением различного оборудования.

Данная процедура включает в себя следующие работы:

  1. foto52038-2Обустройство территории рядом со скважиной.
  2. Прокладка распределительных водопроводных линий от потребителя к источнику воды (скважине).
  3. Работы по организации помещения для скважины и сопутствующего оборудования.
  4. Оснащение источника всасывающей трубой, насосом, оголовком.
  5. Сбор всей системы водоснабжения.
  6. Первый пуск, наладка и ввод в эксплуатацию.

Работы могут отличаться по своей сложности, в зависимости от выбранной схемы обвязки.


Варианты, от чего зависит выбор подходящего?

Схем обвязки водоносной скважины не так много и каждая имеет ряд своих особенностей:

  1. Кессон. Самый сложный вариант. Кессон используется для обустройства скважины, которая будет эксплуатироваться на постоянной основе. Емкость позволяет защитить источник от промерзания, коррозии, грязи и вандализма. Обвязка кессоном также помогает смонтировать все сопутствующее оборудование в одном месте (внутри кессона).
  2. Приямок. Предполагает обустройство территории рядом с устьем скважины бетонным кольцом, кирпичной кладкой, заливкой бетонного короба. Данный тип обвязки выбирается при условии отсутствия сезонного подъема грунтовых вод. Установка в приямок электрического оборудования не допускается, его подключение и монтаж осуществляются в отдельном помещении.
  3. Скважинный адаптер используется для вывода всасывающей трубы из боковой части скважинного ствола. При этом сам адаптер и распределительная магистраль отводятся ниже уровня промерзания грунта. В такой схеме, дополнительное оборудование монтируется в отдельном помещении, на удалении от скважины.
  4. Схема с накопительной емкостью или гидроаккумулятором. Используется для источников с малым или среднем дебитом при большом суточном расходе воды. При использовании гидробака, он может быть установлен в отдельном помещении или внутри кессона. Гидроаккумулятор также требует установки реле давления и потока. При использовании накопительной емкости необходимо сохранить или увеличить давление в водопроводной системе. Это потребует включения в схему дополнительного насоса.
  5. Летняя или временная обвязка. Данная схема включает в себя всасывающую и распределительную линии и насос. При этом само устье скважины оснащается только скважинным оголовком без защиты от промерзания. Насос может монтироваться как в самой скважине (погружной), рядом с ней или на удалении (поверхностный).
Обвязка обязательна для любых типов скважин, независимо от глубины их залегания, диаметра обсадной трубы и используемого оборудования для забора воды.

Нюансы и пошаговая инструкция и по обустройству летней скважины на даче — в этой статье.

Как сделать своими руками?

Рассмотрим, как осуществить обвязку.

С кессоном

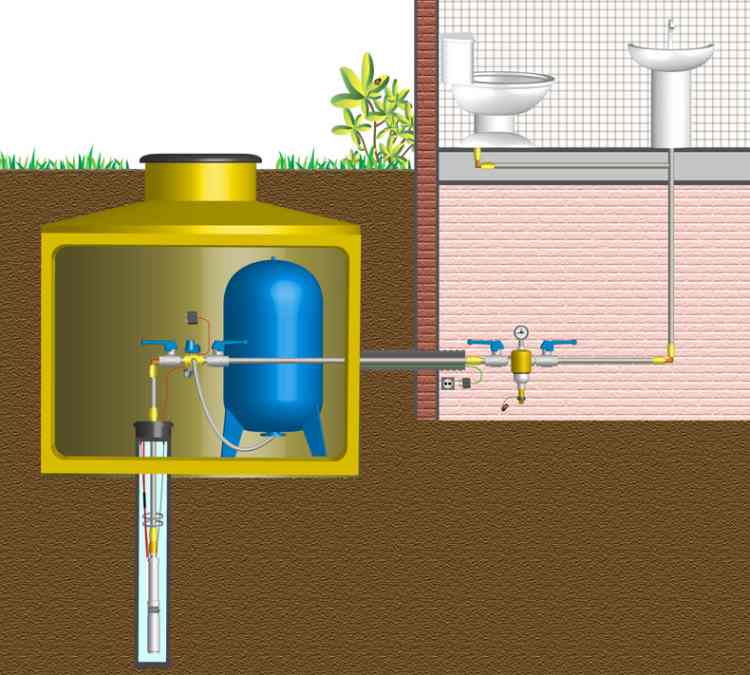

Обвязка скважины с кессоном может предполагать простую и сложную схему. В простой задействован только насос, запорный кран и фильтр. В сложных схемах задействованы: гидробак, элементы автоматического или электронного контроля работы. Далее дано описание простой схемы обвязки.

Для нее понадобятся:

  • foto52038-4экскаватор для расчистки места рядом со скважиной и раскопки котлована, можно обойтись своими силами и раскопать место под кессон лопатой;
  • кессон — лучше выбирать пластиковую модель;
  • утеплитель — используются листы пенопласта, синтетической ваты;
  • гравий, цемент, армирующая сетка;
  • запорный кран;
  • скважинный оголовок;
  • обратный клапан;
  • муфта для устья скважины — некоторые модели кессонов уже оснащены этой деталью;
  • «болгарка»;
  • распределительные пластиковые трубы;
  • соединительные адаптеры;
  • фильтр грубой очистки;
  • насос — погружной выбирается для скважин глубиной более 15 метров, с достаточным дебитом;
  • электрические защитные автоматы.

Процесс обвязки:

  1. Вокруг скважинного ствола выкапывается котлован. Глубина ямы на 30-50 см больше высоты кессона, площадь также на 30 см больше диаметра емкости.
  2. До потребителя прокапываются траншеи для укладки труб. Подготавливается одна труба для прокладки электрического кабеля.
  3. Дно котлована пролить водой для усадки, просыпать гравием.
  4. На гравий уложить армирующую сетку и залить бетонным раствором. Дать просохнуть.
  5. Срезать устье скважины до высоты 50 см, и поверх установить кессон.
  6. Зафиксировать кессон и скважинный ствол муфтой.
  7. Присоединить к погружному насосу обратный клапан, далее — всасывающую трубу. Второй конец трубы присоединить к муфте скважинного оголовка.
  8. Через оголовок пропустить кабель от насоса, закрепить удерживающий трос.
  9. Зафиксировать оголовок на скважине.
  10. От оголовка вывести распределительный патрубок, присоединить к нему фильтр и запорный кран.
  11. Вывести магистральную трубу к потребителю.

Все соединения фильтра, краны выполняются через адаптер типа «американка». Далее нужно обложить снаружи кессон утеплителем и засыпать чистым песком. Кабель от насоса соединить с бытовой электрической цепью через защитные автоматы.

foto52038-3

Летний тип

Данный тип обустройства скважины и системы водопровода является временным и может использоваться до начала заморозков.

Для обвязки понадобятся:

  • «болгарка»;
  • скважинный оголовок;
  • обратный клапан;
  • насос — используется погружной или поверхностный тип устройства;
  • запорный кран;
  • пластиковые трубы;
  • несколько соединительных адаптеров;
  • автоматический выключатель.

Процесс обвязки:

  1. Прокопать траншею до скважины и уложить в нее 2 трубы: одна для водопроводной линии, вторая для насосного кабеля.
  2. Срезать лишнюю часть обсадной трубы при помощи болгарки.
  3. К погружному насосу, через муфту типа «американка», присоединить обратный клапан, через еще одну муфту от к клапану присоединить всасывающую трубу.
  4. Трубу присоединить к муфте на оголовке, вывести через него кабель питания насоса, опустить насос в скважину.
  5. Оголовок зафиксировать на устье источника.
  6. Подвести к муфте оголовка распределительную трубу и соединить.
  7. Кабель питания пропустить через вторую трубу до защитных автоматов.
  8. Траншеи закопать.
Далее необходимо присоединить к распределительной линии запорный кран и соединить ее с основной трубой потребителя (в доме).

С накопительным баком

Существуют 2 основные схемы обвязки с накопительным баком. Первая предполагает емкость для накопления воды, вместительностью более 500 л и отсутствие реле давления. В качестве автоматического контролера уровня воды выступает поплавковый датчик.

Во второй схеме включен гидроаккумулятор и сопутствующие ему электронные или механические датчики. Далее дано описание обоих схем.

Для монтажа простой емкости требуются:

  • погружной или поверхностный насос для забора воды;
  • поверхностный насос для перекачивания воды из бака;
  • скважинный оголовок;
  • пластиковые трубы;
  • обратный клапан;
  • поплавковый датчик;
  • обратный фильтр;
  • запорный кран;
  • несколько соединительных муфт.

Процесс сборки:

  1. К погружному насосу присоединить обратный клапан и всасывающую трубу. Соединение проводится через муфту типа «американка».
  2. Всасывающую трубу соединить с муфтой оголовка, провести через него кабель питания, закрепить трос насоса.
  3. Установить оголовок на скважину и отвести от него трубу к отдельному помещению с накопительным баком.
  4. Трубу от оголовка подвести к баку сверху.

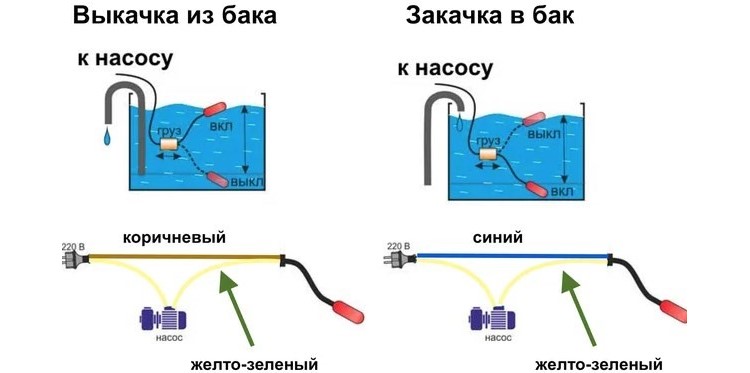

  5. Соединить кабель насоса через поплавковый датчик. Схема приведена ниже. Подключить насос в сеть.
  6. Отступить от дна емкости 20 см и врезать в бак патрубок.
  7. К патрубку присоединить фильтр грубой очистки и запорный кран.
  8. Подвести трубу к входному патрубку поверхностного насоса.
  9. От насоса отвести магистральную линию к потребителю.

foto52038-5

В данной схеме забор воды в емкость проводится насосом из скважины при падении уровня жидкости в баке. При недостаточном уровне, поплавковый датчик включит скважинный насос до заполнения бака. Перекачка воды из емкости осуществляется поверхностным насосом.

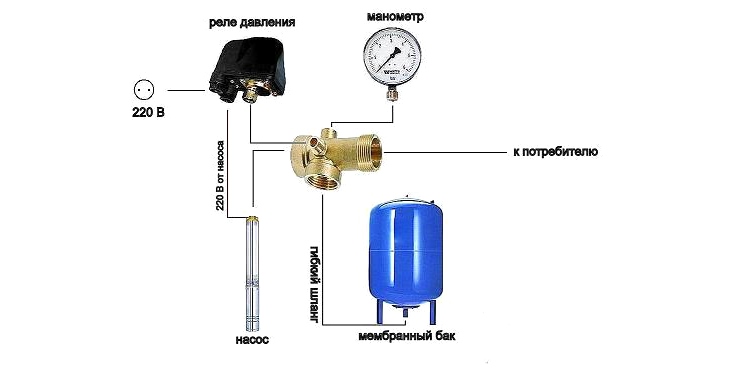

Для подключения гидробака потребуются:

  • гидробак — емкость бака сопоставляется с дебитом и часовым расходом воды;
  • пятивыводной штуцер;
  • манометр;
  • реле давления;
  • гибкий шланг;
  • фильтр, запорный кран;
  • оголовок;
  • насос;
  • обратный клапан;
  • несколько муфт;
  • защитный автомат.

Процесс сборки:

  1. К насосу монтируются обратный клапан и всасывающая труба.
  2. Всасывающая труба крепится к муфте оголовка, выводится кабель питания, крепится трос.
  3. Оголовок фиксируется на устье скважины. От его муфты отводится патрубок.
  4. К патрубку присоединяется запорный кран, а далее через переходник фильтр грубой очистки.
  5. От фильтра отводится патрубок, к нему присоединяется пятивыводной штуцер.
  6. От штуцера отводится гибкий шланг и соединяется с гидробаком.
  7. Выходная сторона штуцера соединяется с магистральной линией.
  8. На верхний широкий отвод пятивыводного штуцера присоединяется реле давления, а к меньшему выходу — манометр.

Бак заполняется водой от насоса до достижения установленного давления. При достижении максимального уровня, реле давления отключает насос, вода поступает к потребителю из емкости.

foto52038-6

С адаптером

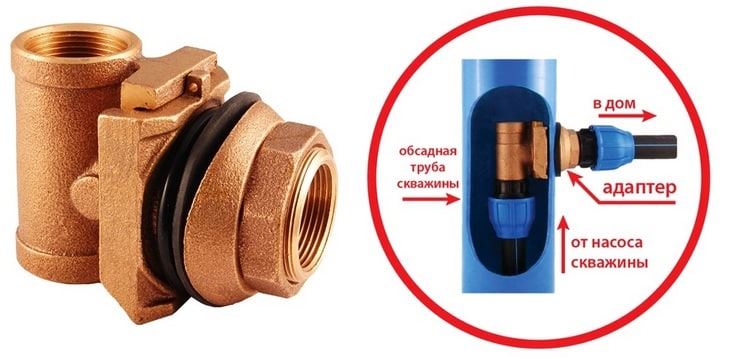

Адаптером является элемент, который позволяет вывести всасывающую трубу из скважины, без использования оголовка. Адаптер лучше крепить на металлические обсадные трубы, особенно если для забора воды используется погружной насос.

В схеме с адаптером используется:

  • погружной или поверхностный насос;
  • обратный клапан;
  • всасывающая и магистральная труба;
  • запорный кран и фильтр.

foto52038-7

Процесс сборки следующий:

  1. Рядом с обсадной трубой выкапывается траншея. Ее глубина должна быть на 30 см больше глубины промерзания грунта.
  2. На уровне дна траншеи необходимо при помощи газового резака вырезать отверстие, по диаметру равному фиксирующему патрубку адаптера.
  3. К скважинному насосу прикрепляется обратный клапан, а далее всасывающая труба.
  4. К концу трубы накручивается переходник типа «американка», а к нему основная часть адаптера.
  5. Основная часть вставляется в фиксатор второй половины адаптера.
  6. Насос с трубой и адаптером опускается в скважину на уровень отверстия в стволе.
  7. Адаптер вставляется отверстие и снаружи фиксируется гайкой.
  8. От адаптера, через муфту, отводится магистральная линия к потребителю.
В доме к магистральной трубе присоединяются фильтр и запорный кран. Очень важно засыпать трубу чистым песком, а устье скважины защитить крышкой или металлическим оголовком.

Монтаж скважинного адаптера рассмотрен в видео:

Приямок

Обвязка приямком может быть выполнена только при условии отсутствия подъема грунтовых вод. Также учитываются уровень промерзания грунта и высота подъема стенок приямка, во избежание затопления талыми водами.

Для обвязки потребуются:

  • гравий;
  • цемент;
  • чистый песок;
  • армирующая сетка;
  • скважинный оголовок;
  • труба диаметром 50 мм;
  • кирпич.

Рабочий процесс:

  1. Выкопать котлован глубиной на 50 см ниже промерзания грунта.
  2. Дно котлована пролить водой для трамбовки грунта.
  3. Просыпать дно гравием. Высота слоя 20-30 см.
  4. Уложить на гравийную подушку армирующую сетку и залить бетоном. Площадь дна котлована должна составлять примерно 1,5х1,5 м.
  5. Выложить по краю бетонной площадки 3 ряда кирпича.
  6. По направлению к потребителю уложить и забетонировать кусок трубы 50 мм.
  7. Выложить кирпичом стены приямка выше поверхности грунта на 30-40 см.

Далее необходимо оснастить скважину насосом и оголовком, вывести трубу от оголовка, подключить кран и фильтр. Трубу от оголовка вывести через трубу 50 мм в сторону потребителя. Крышку приямка можно заложить досками, соорудить опалубку и залить бетоном или сделать из листовой стали.

Как сделать бетонный приямок (кессон) для скважины, подскажет видео:

Ошибки и их последствия

При обустройстве скважины часто допускается ряд ошибок:

  1. Не оборудуется площадка под установку кессона. В результате, при движении грунта, емкость смещается, перекашивается или проседает.
  2. Летний вариант обсадки монтируется без заглубления трубы и кабеля питания. Это приводит к повреждениям и деформации. Даже для временного использования коммуникации лучше заглубить в грунт.
  3. Часто в регионах с высокими грунтовыми водами в приямок устанавливается оборудование. Этого делать нельзя. Электрическое оборудование может быть затоплено и выведено из строя.
  4. Подключение насоса без защиты автоматическими выключателями. Приводит к выходу из строя насоса при скачках напряжения.
Любая обвязка должна быть выполнена с проводкой магистральных линий водопровода ниже уровня промерзания почвы.

Видео по теме статьи

Об обвязке скважины на воду расскажет видео:

Заключение

Водопроводная система от скважинного источника не считается законченной без четко продуманной обвязки.

Владелец должен просчитать все возможные варианты, которые могут повлиять на выход из строя оборудования или снижения эффективности водопроводной системы. Также обязательно принимать во внимание особенности грунта и климата в отдельно взятом регионе.
